Мобильный комплекс наружной контрпульсации Констэл Кардиопульсар

Мобильный Кардиопульсар — исполнение российского комплекса наружной контрпульсации, в котором компрессор, контроллер и компьютер собраны в одном напольном корпусе на колёсах, а сверху закреплён монитор с сенсорным экраном. Разработчик и производитель — компания «Констэл» (Москва), производство находится во Фрязине Московской области.

Ложемента в мобильном исполнении нет: пациент лежит на отдельной кушетке или кровати, а корпус ставят слева или справа от неё. Производитель предлагает размещать такой комплекс, например, в микроавтобусе: для работы в зонах чрезвычайных ситуаций, в удалённых районах и при медицинском обеспечении спортсменов на соревнованиях. Для постоянного кабинета выпускается стационарный комплекс Кардиопульсар с функциональным ложементом.

Назначение и область применения

По документации производителя комплекс предназначен для лечения и профилактики сердечно-сосудистых заболеваний и для тренировки выносливости к физическим нагрузкам. Область применения:

• лечебно-профилактические учреждения;
• учреждения авиационно-космической медицины;
• медицинские учреждения гражданской обороны и чрезвычайных ситуаций;
• спортивная медицина.

Как работает наружная контрпульсация

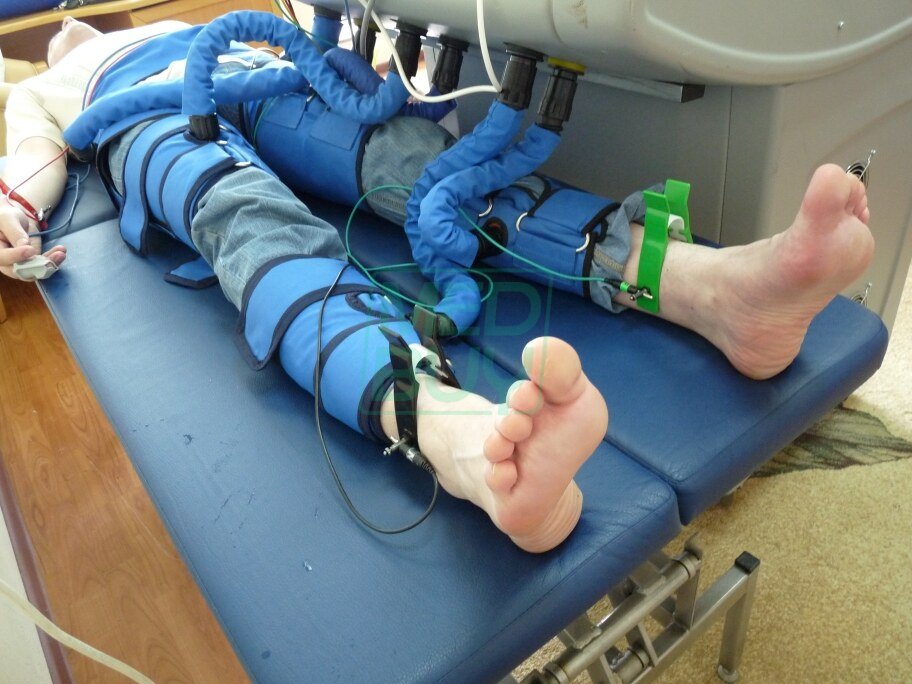

Во время процедуры пациент лежит на спине, на голени, бёдра и область таза надеты надувные компрессионные манжеты. Комплекс снимает ЭКГ и по R-зубцу определяет начало каждого сердечного цикла. В диастолу, когда сердце расслаблено, манжеты быстро наполняются воздухом последовательно от голеней к бёдрам и тазу. Давление в них выше систолического, поэтому кровь из сосудов ног выталкивается обратно к аорте.

Перед следующей систолой воздух из всех манжет одновременно сбрасывается. Воздействие идёт в противофазе с работой сердца, отсюда и название метода. По описанию производителя, в результате растёт давление в аорте в диастолу и усиливается кровоток по коронарным артериям (диастолическое усиление), снижается давление в аорте во время систолы (систолическая разгрузка), увеличивается венозный возврат к сердцу.

Режим КПАПК для артерий ног

Кроме классической наружной контрпульсации (НКП) в комплексе есть режим кардиосинхронизированной последовательной антеградной пневмокомпрессии (КПАПК). Он разработан для хронических облитерирующих заболеваний артерий нижних конечностей и защищён патентом РФ № 2446783. В этом режиме манжеты надевают только на бёдра и голени и обжимают в обратном порядке: сначала бёдра, затем голени. Волна давления идёт по сосудам ног вниз, совпадая с систолической пульсовой волной, а сброс давления во всех манжетах, как и при НКП, одновременный.

Устройство мобильного исполнения

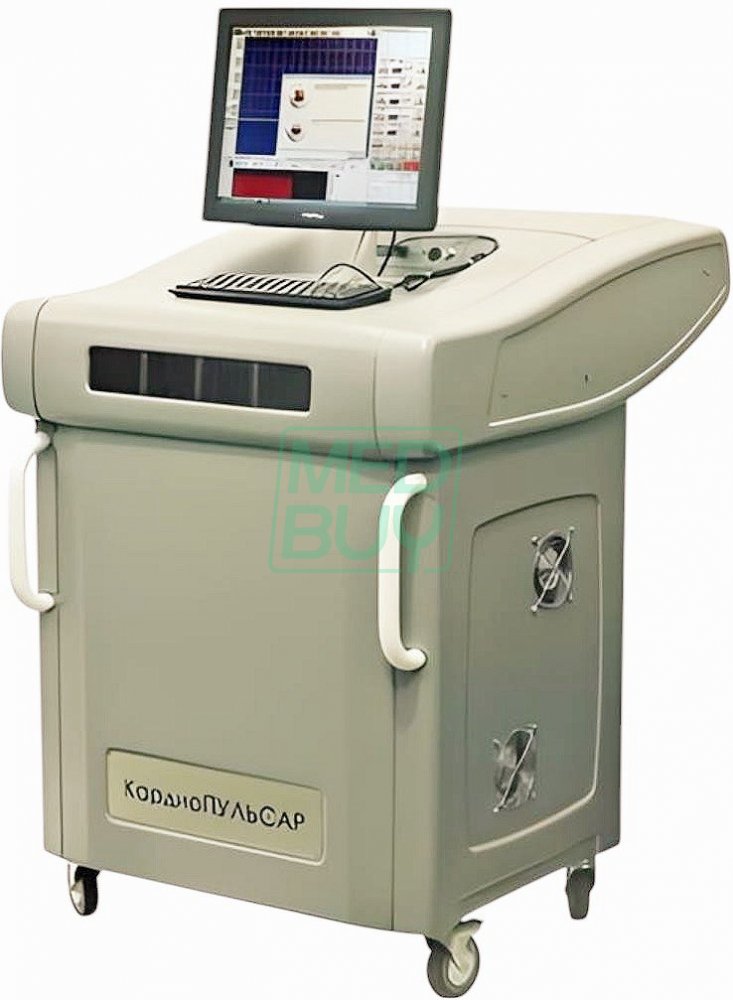

Компрессор, контроллер и компьютер находятся в одном функциональном блоке. К корпусу крепится монитор с диагональю не менее 17" и сенсорным экраном, подключаются клавиатура и мышь. На задней стороне корпуса расположены штуцеры для манжет, сигнальная панель для электродов и датчиков и силовая панель с выключателями питания и компрессора. На передней панели находятся выключатели контроллера и компьютера и разъёмы USB.

Давление в манжетах задаётся в диапазоне 50–300 мм рт. ст. с шагом 10 мм рт. ст., фронт нарастания давления в каждой манжете — не более 100 мс, спада — не более 150 мс.

Компрессия синхронизируется с ЭКГ в диапазоне ЧСС 35–125 ударов в минуту. Начало компрессии отсчитывается от R-пика с задержкой 100–1000 мс или в процентах от длительности кардиоцикла, задержка между группами манжет — от 0 до 100 мс. Основные параметры воздействия у мобильного и стационарного исполнений общие, но есть и отличия: конструкция, масса и габариты, диапазон синхронизации с ЭКГ (у стационарного — от 30 ударов в минуту), диапазон задержки спада давления.

Контроль во время процедуры

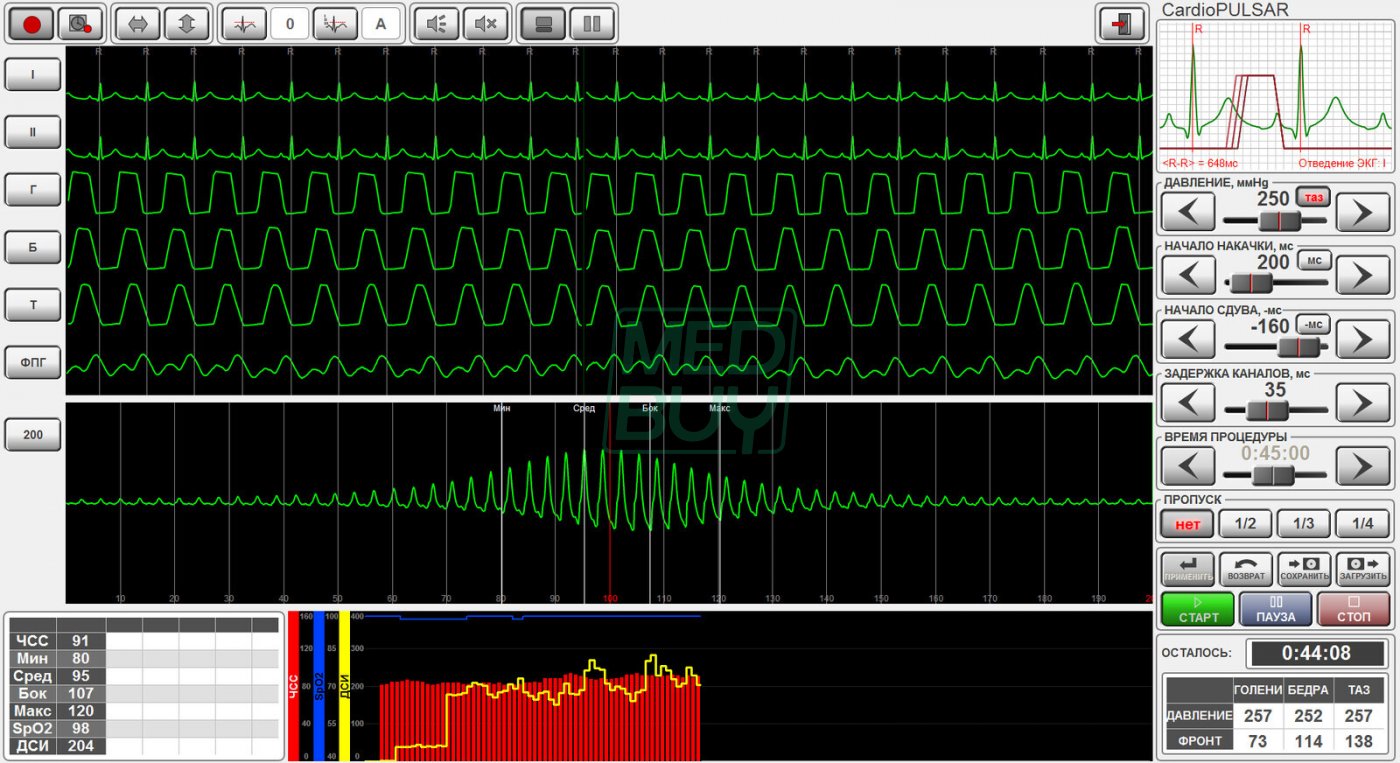

Комплекс совмещает пневмокомпрессию с системой оперативного медицинского контроля. На экране в реальном времени отображаются:

• ЭКГ в 1–3 отведениях (модуль ЭКГ служит для синхронизации и контроля, не для диагностики) и ЧСС;
• фотоплетизмограмма с пальцевого датчика — при КПАПК датчик надевают на палец ноги;
• диастолическо-систолический индекс (ДСИ) — отношение амплитуды диастолической волны к систолической на фотоплетизмограмме, в числах и графиком (для НКП); по документации при эффективном воздействии он находится в диапазоне 1–2;
• давление в трёх группах манжет;
• сатурация SpO2;
• артериальное давление, которое регистрирует встроенный тахоосциллограф по манжете на руке.

По фотоплетизмограмме врач подбирает момент начала компрессии, её длительность и давление. Руководство рекомендует повышать давление ступенями по 20 мм рт. ст. и выбирать значение на 40 мм рт. ст. выше того, при котором кривая ДСИ выходит на плато. Сигналы процедуры записываются, программа ведёт базу пациентов без ограничения их числа, печатает отчёты и экспортирует данные в CSV.

Безопасность

• Если ЧСС, артериальное давление или давление в манжетах выходят за допустимые границы, воздействие прерывается, давление из манжет автоматически сбрасывается, на экране появляется предупреждение и звучит сигнал.
• Давление также сбрасывается при экстрасистолах, аритмии и артефактах ЭКГ, отсоединении электродов и перебоях электропитания.
• Кнопка аварийной остановки находится в руке у пациента. Нажатие сбрасывает давление во всех манжетах и отключает компрессор.
• Аппаратная защита от превышения давления, самотестирование при включении и проверка каналов ЭКГ, АД и пульсоксиметра перед процедурой.
• Класс электробезопасности I, рабочие части типов B и BF. Материалы, контактирующие с пациентом, прошли токсикологическую экспертизу.

Процедура и курс

По руководству по эксплуатации курс наружной контрпульсации — 30–35 процедур по одному часу. Обычно их проводят раз в день пять дней в неделю, и курс занимает 6–7 недель. Есть и ускоренная схема: первые пять процедур ежедневно, затем по две в день с перерывом 60–90 минут, тогда курс укладывается в 3–4 недели. Первую схему пациенты переносят лучше, и её используют чаще. Длительность воздействия задаётся в программе от 5 до 90 минут.

Манжеты надевают поверх тонкого белья. Тазовую манжету при необходимости можно не использовать, канал тазовых манжет отключается программно. Для первой процедуры НКП руководство приводит стартовые параметры: давление 160 мм рт. ст., начало накачки 200 мс, длительность 50 % цикла, задержка между группами манжет 50 мс, время процедуры 60 минут.

Показания и противопоказания

Показания к НКП по руководству по эксплуатации комплекса:

• стенокардия II–IV функционального класса по CCS, рефрактерная к антиангинальной терапии, или непереносимость препаратов;
• невозможность баллонной ангиопластики или аортокоронарного шунтирования из-за диффузного поражения коронарных артерий, поражения дистального русла, мелких нешунтабельных артерий;
• возврат стенокардии после хирургического лечения ИБС, когда повторная операция невозможна;
• подготовка к оперативному лечению ИБС, отказ пациента от операции, высокий риск осложнений вмешательства.

Противопоказания по руководству:

• сердечная недостаточность выше II ФК по NYHA (НК выше IIА степени);
• аортальная недостаточность выше I степени;
• флебиты и тромбофлебит в анамнезе, флеботромбоз, тяжёлая варикозная болезнь, трофические язвы;
• расслаивающая аневризма аорты, аневризма грудного или брюшного отдела аорты;
• тяжёлая неконтролируемая артериальная гипертония (выше 180/110 мм рт. ст.);
• злокачественные аритмии (мерцание или трепетание предсердий с неправильным ритмом или тахисистолией, частая желудочковая экстрасистолия, желудочковая тахикардия), ЧСС более 135 или менее 30 ударов в минуту;
• имплантированный электрокардиостимулятор или кардиовертер-дефибриллятор;
• тяжёлая патология периферических сосудов, заболевания сосудов ног с уменьшенным сосудистым объёмом и сниженной мышечной массой;
• катетеризация сердца менее двух недель назад;
• геморрагический диатез, терапия непрямыми антикоагулянтами при МНО выше 2,0;
• высокая лёгочная гипертензия;
• беременность.

Решение о курсе принимает врач с учётом противопоказаний и клинических рекомендаций.

Установка и подключение

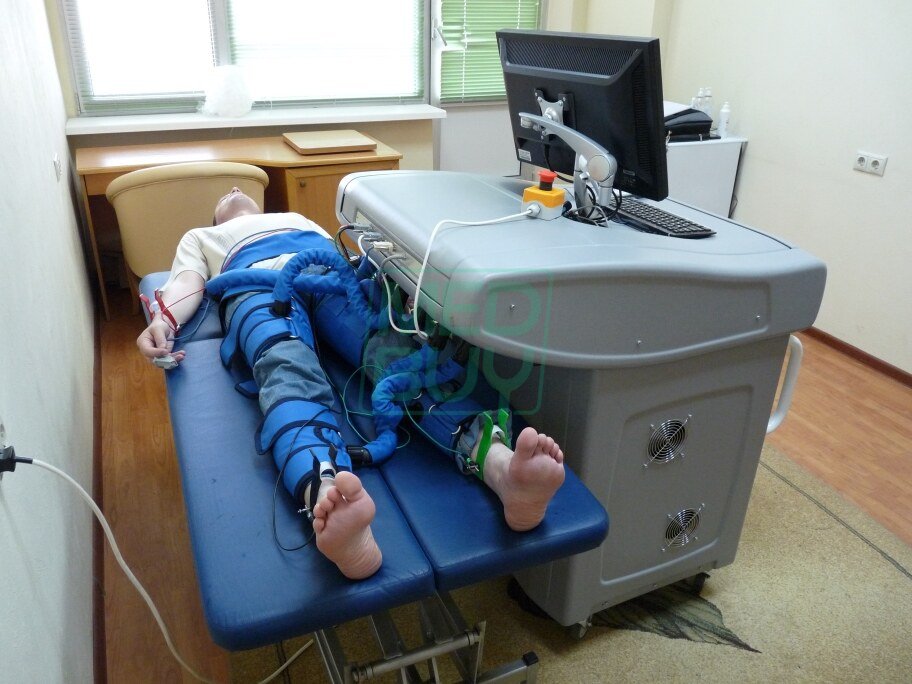

• Корпус ставят сбоку от кушетки или кровати пациента. Со всех боковых сторон корпуса до стен и других предметов должно оставаться не менее 60 см для свободного воздухообмена.
• Кушетку или кровать для пациента подбирают отдельно, в комплект поставки она не входит.
• Питание — сеть 220 В ±10 %, 50 Гц, потребляемая мощность не более 2,5 кВА. Комплекс подключают к отдельной розетке с надёжным заземлением, без разветвителей.

Комплектация мобильного исполнения

• функциональный (основной) блок;
• монитор не менее 17" с сенсорным экраном, клавиатура, мышь;
• комплект компрессионных манжет нижних конечностей — до трёх размерных комплектов (малый, средний, большой), в каждом две манжеты голени, две манжеты бёдер и одна тазовая;
• кнопка аварийной остановки;
• манжеты для измерения артериального давления A&D — стандартная (22–32 см) и большая (32–45 см);
• кабель ЭКГ на 4 электрода, клеммы для электродов на конечности, одноразовые электроды, гель;
• пальцевые датчики фотоплетизмограммы и SpO2 — взрослый и неонатальный;
• руководство по эксплуатации и паспорт;
• принадлежность — принтер.

Обслуживание, обучение и сервис

• Режим работы — продолжительный, в среднем 8 часов в сутки; средняя наработка на отказ — не менее 10 000 часов.
• Компрессор требует регламентного обслуживания (осмотр, замена фильтра и лопаток) не реже раза в два года или через 3000 часов работы.
• Манжеты после каждого сеанса дезинфицируют раствором перекиси водорода с моющим средством. Шланг и внутреннюю камеру манжеты можно заменить на месте.
• Производитель проводит обучение работе с комплексом и методикам НКП и КПАПК с выдачей сертификата о прохождении тренинга, выполняет гарантийный и послегарантийный сервис, в том числе удалённое решение неполадок через установленную программу, поставляет расходные материалы: датчики, электроды, манжеты.
