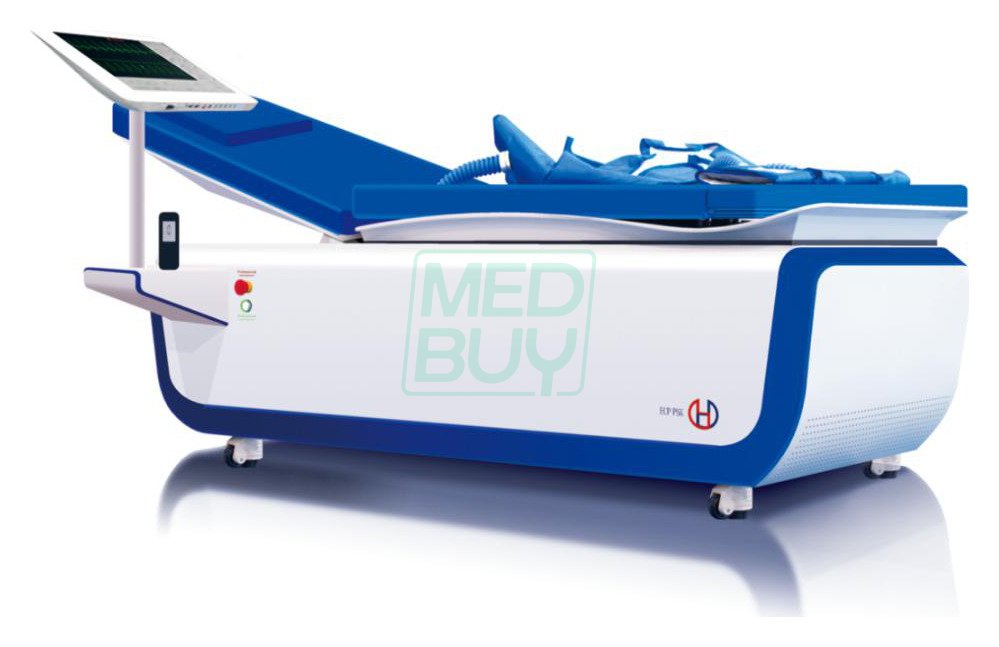

Аппарат усиленной наружной контрпульсации PSK-Health P-ECP/TI

P-ECP/TI — аппарат усиленной наружной контрпульсации (УНКП, в англоязычной литературе EECP) китайской компании PSK-Health из Чунцина. Это моноблочное исполнение: процедурный стол со встроенным компрессорным блоком, блок управления и консоль с монитором на кронштейне собраны в одну конструкцию на колёсах. Аппарат подаёт давление в манжеты синхронно с сердечным циклом пациента по ЭКГ и во время процедуры контролирует насыщение крови кислородом.

Второе исполнение той же модели — мобильный аппарат P-ECP/TM: компрессор и электроника у него находятся в отдельном корпусе на колёсах, управление ведётся с ноутбука, а процедурного стола в базовом комплекте нет.

Назначение

Аппарат предназначен для немедикаментозного лечения пациентов с заболеваниями ишемического происхождения. Показания, число и длительность процедур определяет врач. О самом методе и его месте в клинических рекомендациях — в статье о наружной контрпульсации.

Как работает аппарат

Пациент лежит на спине на процедурном столе, на голени, бёдра и ягодицы надеты пневматические манжеты. Аппарат по зубцу R электрокардиограммы определяет начало каждого сердечного цикла. В диастолу, когда сердце расслаблено, манжеты наполняются воздухом последовательно — от голеней к бёдрам и ягодицам — и кровь из сосудов ног продвигается к сердцу. Давление в аорте в диастолу возрастает, растут перфузионное давление в коронарных артериях и венозный возврат.

Непосредственно перед систолой воздух из всех манжет сбрасывается одновременно. Сжатые сосуды ног расправляются, периферическое сопротивление падает, и сердцу легче выбрасывать кровь — это называют систолической разгрузкой.

Устройство

• процедурный стол с матрасом и подушкой-подголовником; в корпусе стола — компрессорный блок (помпа, ресивер, блок управления) и блок питания;
• неподвижная консоль с кронштейном, на котором закреплён монитор с программой управления;
• гнёзда кабеля ЭКГ и датчика пульсоксиметрии, световой индикатор и выключатель подачи воздуха на корпусе;
• кнопка экстренного отключения на задней стороне стола и выключатель питания;
• колёса со стопорами — после установки стол фиксируют на месте;
• пульт дистанционного управления.

Управление и контроль во время процедуры

На экран выводятся кривая ЭКГ, кривые нагнетания и сброса давления и плетизмограмма с пальца пациента. Моменты нагнетания и сброса воздуха подстраиваются автоматически по состоянию пациента, а давление компрессии оператор меняет кнопками с шагом 5 мм рт. ст. и видит текущее значение на экране.

• синхронизация по зубцу R в диапазоне 35–125 уд/мин, коэффициент 1:1 (каждый сердечный цикл) или 1:2;
• длительность процедуры — от 1 до 60 минут, по умолчанию 45 минут; прошедшее и оставшееся время показаны на экране;
• пульсоксиметрия SpO2 в диапазоне 70–100 % с обновлением каждые 5 секунд; при значении ниже 95 % цифры выделяются красным и включается сигнал тревоги;
• база данных пациентов: карта пациента, история процедур, печать отчёта;
• демонстрационный режим с моделированием ЭКГ — для обучения персонала и наладки, лечить в нём нельзя;
• счётчик суммарного времени работы компрессора.

Защитные функции

• автоматический сброс давления в манжетах при ранней экстрасистоле и отслеживание аритмии;
• остановка контрпульсации, если ЧСС взрослого пациента опускается ниже 35 или поднимается выше 125 уд/мин;
• ограничение рабочего давления — не более 59 кПа;
• кнопка экстренной остановки;
• по окончании процедуры компрессор отключается, а воздух из манжет выпускается автоматически;
• изоляция входов ЭКГ и датчика SpO2 на 2500 В, цифровой фильтр подавляет сетевую помеху 50 Гц.

Комплектация

В базовый комплект входят:

• основной блок: процедурный стол, блок управления, консоль, крепление и монитор, блок питания, компрессорный блок;
• кабели — сетевой, консоли, интерфейсный, коммуникационные;
• пульт дистанционного управления;
• датчик пульсоксиметрии;
• матрасы (до двух) и подушка-подголовник, коннектор-тройник;
• руководство по эксплуатации (в том числе на компакт-диске) и руководство по сервису.

Дополнительно поставляются комплекты манжет размеров XS, S, L, XL и XXL, камеры для манжет, соединительные трубки и коннекторы, одноразовые электроды (упаковки по 50 шт.), принтер, сенсорный ЖК-монитор, запасные блоки и платы.

Противопоказания

Процедура не проводится при:

• аортальной недостаточности и открытом артериальном протоке;
• аневризме или расслоении аорты, нарушении проходимости подвздошно-бедренных артерий;
• пороках клапанов и врождённых пороках сердца с сердечной недостаточностью, тяжёлой лёгочной гипертензии;
• кардиомиопатии, гипертрофии левого желудочка, наличии кардиостимулятора, внутрижелудочковой блокаде, неконтролируемой аритмии;
• геморрагических заболеваниях, склонности к кровоизлияниям и коагулопатии;
• серьёзных заболеваниях лёгких;
• тромбофлебите, очагах инфекции на конечностях и заболеваниях периферических сосудов;
• беременности.

Отдельного решения врача требуют артериальная гипертензия выше 170/110 мм рт. ст., частая экстрасистолия и тахиаритмии, недостаточность левых отделов сердца с фракцией выброса менее 0,4, острый инфаркт миокарда с сердечной недостаточностью и возраст старше 80 лет.

Помещение, питание и размеры

Рабочая температура в кабинете — от +10 до +30 °C; если она выше +28 °C, нужен кондиционер, чтобы не повредить кожу пациента под манжетами. Относительная влажность — не более 70 %, в воздухе не должно быть коррозионных газов. Питание — однофазная сеть 220 В ±22 В, 50/60 Гц с защитным заземлением, потребляемая мощность 2600 ВА. Размеры процедурного стола — 1980 × 800 × 700 мм, масса аппарата нетто — 176 кг, срок службы — 5 лет.

Все модели раздела — в каталоге аппаратов для контрпульсации.
