Жёсткая оптика для осмотра полости сустава диаметром от 1,9 до 4 мм с прямым, косым и плавно изменяемым направлением обзора — для работы с видеокамерой и источником света.
Диаметр самой оптической трубки (телескопа) по данным производителя. У тубусов — диаметр оптики, под которую рассчитан тубус; у цельных приборов со встроенной оптикой — диаметр встроенной оптики. У карточек с несколькими типоразмерами указаны все.
Угол между осью оптики и направлением взгляда: 0° — прямой обзор, 30° — передне-боковой и т. д. Это не поле зрения. У семейных карточек указаны все варианты; «Изменяемое» — у оптики с регулируемым углом.
Рабочая (вводимая) длина эндоскопа; у исполнений с двумя длинами (L/I, DL/DI) указаны обе.
Да — производитель допускает паровую стерилизацию (автоклав); Нет — только химическая дезинфекция или иные методы. Если сведений нет, значение не указано.
| Диаметр оптики, мм | 4,0 |
| Направление обзора | 0° |
| Рабочая длина, мм | 175 |
| Автоклавирование | Да |
| Диаметр оптики, мм | 2,7 |
| Направление обзора | 30° |
| Рабочая длина, мм | 175 |
| Автоклавирование | Да |
| Диаметр оптики, мм | 2,7 |
| Направление обзора | 0° |
| Рабочая длина, мм | 175 |
| Автоклавирование | Да |
| Диаметр оптики, мм | 4,0 |
| Направление обзора | 70° |
| Рабочая длина, мм | 175 |
| Автоклавирование | Нет |
| Диаметр оптики, мм | 4,0 |
| Направление обзора | 30° |
| Рабочая длина, мм | 175 |
| Автоклавирование | Нет |
| Диаметр оптики, мм | 4,0 |
| Направление обзора | 0° |
| Рабочая длина, мм | 175 |
| Автоклавирование | Нет |
| Диаметр оптики, мм | 2,7 |
| Направление обзора | 30° |
| Рабочая длина, мм | 175 |
| Автоклавирование | Нет |
| Диаметр оптики, мм | 2,7 |
| Направление обзора | 0° |
| Рабочая длина, мм | 175 |
| Автоклавирование | Нет |
| Диаметр оптики, мм | 2,7 |
| Направление обзора | 30° |
| Рабочая длина, мм | 110 |
| Автоклавирование | Да |
| Диаметр оптики, мм | 2,7 |
| Направление обзора | 0° |
| Рабочая длина, мм | 110 |
| Автоклавирование | Да |
| Диаметр оптики, мм | 4,0 |
| Направление обзора | 30° |
| Рабочая длина, мм | 175 |
| Автоклавирование | Да |
| Диаметр оптики, мм | 1,9, 2,4, 2,7, 4,0 |
| Направление обзора | 0°, 30°, 70° |
| Рабочая длина, мм | 65, 100, 110, 180 |
| Автоклавирование | Да |
| Диаметр оптики, мм | 4,0 |
| Направление обзора | Изменяемое |
| Рабочая длина, мм | 180 |
| Автоклавирование | Да |
| Диаметр оптики, мм | 4,0 |
| Направление обзора | 0°, 30°, 45°, 70° |
| Рабочая длина, мм | 170, 176 |
| Автоклавирование | Да |
| Диаметр оптики, мм | 1,9 |
| Направление обзора | 0°, 30° |
| Рабочая длина, мм | 175 |
| Автоклавирование | Да |
| Диаметр оптики, мм | 2,7, 4,0 |
| Направление обзора | 0°, 30° |
| Рабочая длина, мм | 180 |
| Диаметр оптики, мм | 2,7, 4,0 |
| Направление обзора | 0°, 30°, 45°, 70° |
| Рабочая длина, мм | 110, 140, 175 |
| Автоклавирование | Да |

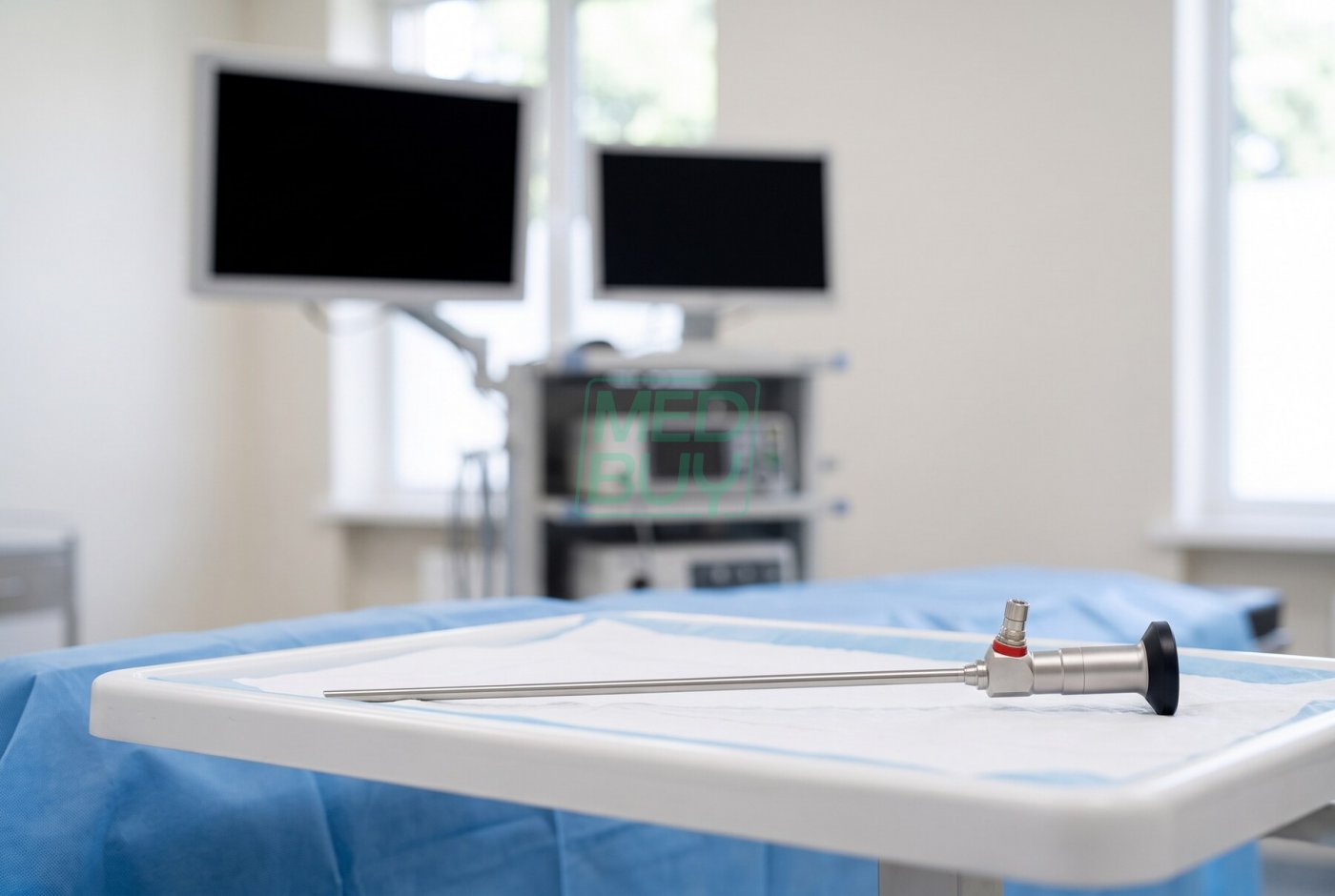

Жёсткие артроскопы разных производителей в операционной
Артроскоп — жёсткий оптический эндоскоп для осмотра полости сустава через небольшой прокол кожи. Изображение с дистального конца передаётся по системе линз на окуляр, к которому подключают видеокамеру, а свет поступает по волоконному световоду от внешнего источника. Хирург видит хрящ, мениски, связки и синовиальную оболочку на мониторе и ведёт диагностическую или оперативную артроскопию без широкого вскрытия сустава.
В разделе собраны артроскопы российских и немецких производителей — ЭЛЕПС, Азимут, Азимут плюс, Karl Storz и Richard Wolf: оптические трубки диаметром от 1,9 до 4 мм с прямым, косым и изменяемым направлением обзора, а также набор Karl Storz для артроскопии тазобедренного сустава. Модели различаются диаметром, углом обзора, рабочей длиной и способом стерилизации.
Артроскоп — прежде всего оптическая часть. Для работы в суставе к нему подбирают остальные элементы комплекта:
Отдельно в разделе представлен набор Karl Storz для артроскопии тазобедренного сустава. Это не оптика, а инструменты: направляющее устройство для горизонтальной триангуляции и формирования портов, шейверные лезвия и боры увеличенной длины, ручные инструменты разной рабочей длины. Артроскопы для осмотра сустава подбираются к набору отдельно, например из серии HOPKINS.
Фильтр раздела отбирает артроскопы по четырём параметрам: диаметр оптики, направление обзора, рабочая длина и автоклавирование. Единицы — миллиметры и градусы, у семейных карточек Karl Storz значения перечислены списком.
Диаметр определяется суставом и тем, что планируется делать. Оптика 4 мм — основной размер для коленного и плечевого суставов (с ней собирают базовые наборы Richard Wolf), но применяется и шире: Richard Wolf PANOVIEW — также на тазобедренном суставе, локте и стопе. Трубки 2,7 мм у ЭЛЕПС, Азимут и Karl Storz — вариант для суставов меньшего размера, а 1,9 мм у Karl Storz и Азимут плюс — самый тонкий вариант, у Karl Storz предназначенный для самых малых суставов; 2,4 мм — промежуточный размер. Решение о размере оптики принимает хирург исходя из клинической задачи.
Направление обзора определяет, какая часть полости видна при неподвижном приборе. Оптика 0° смотрит строго вдоль оси. У косой оптики 30° взгляд отклонён в сторону, и при повороте артроскопа вокруг оси можно осмотреть боковые стенки полости, не меняя доступа. 70° расширяет осмотр в сторону ещё сильнее; у Richard Wolf есть отдельный артикул 70° для системы COXARTIS (тазобедренный сустав).

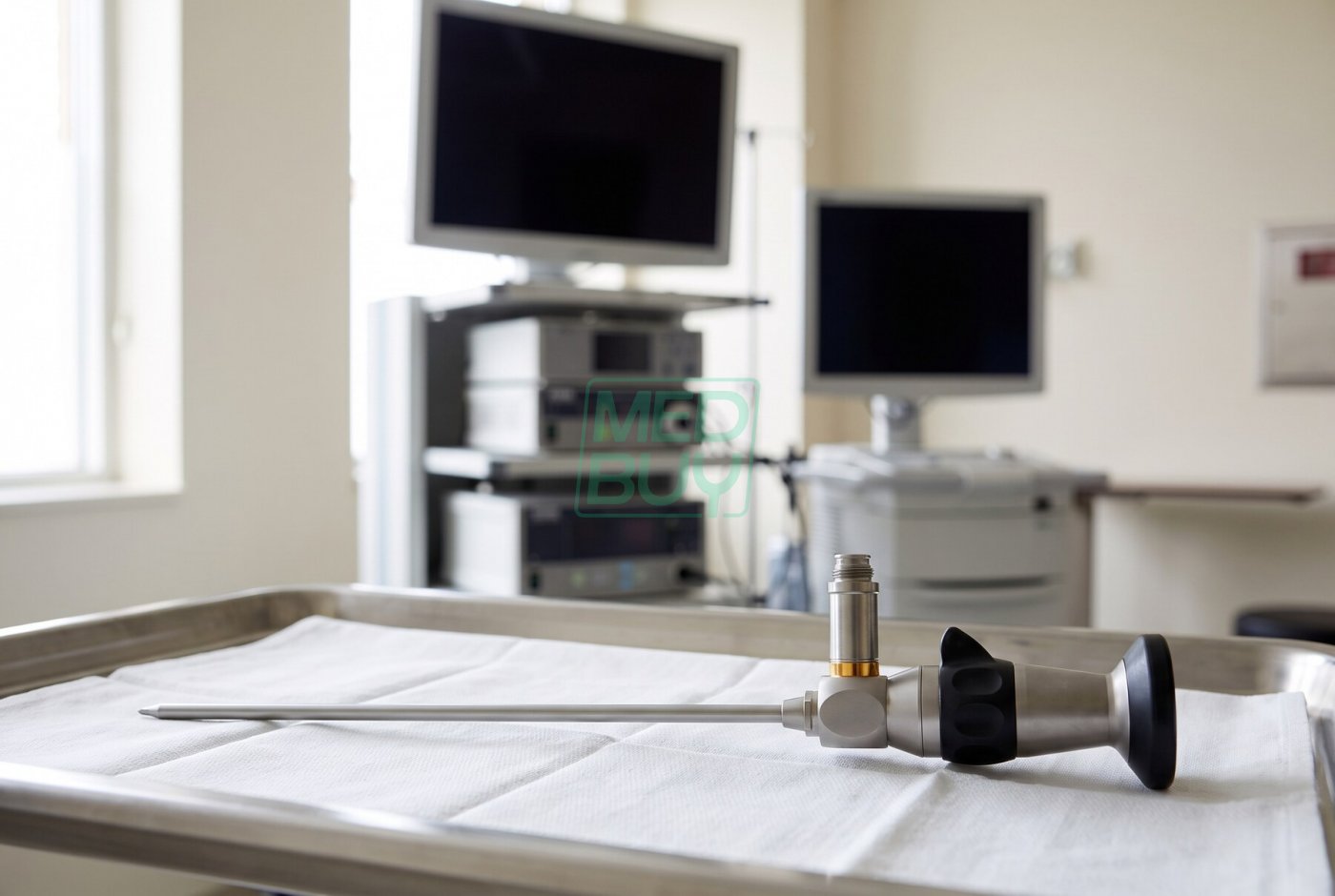

Karl Storz EndoCAMeleon ARTHRO — артроскоп 4 мм с плавно изменяемым направлением обзора от 15° до 90°. Угол устанавливают колесом на корпусе, не вынимая прибор из сустава, поле зрения составляет 48°, рабочая длина — 18 см. Отличительная метка модели — золотое кольцо: у артроскопов Karl Storz с постоянным углом зелёное кольцо означает 0°, красное — 30°, жёлтое — 70°.
Способ стерилизации указан в обозначении модели. У ЭЛЕПС индекс AC (A40-175-30AC, A27-110-00AC) означает автоклавируемое исполнение; те же размеры без индекса (A27-175-00, A40-175-30) рассчитаны на погружную стерилизацию.
Но 70° бывает только в погружном исполнении A40-175-70, а длина 110 мм — только в автоклавируемых A27-110-00AC и A27-110-30AC. Karl Storz HOPKINS и EndoCAMeleon обрабатываются паром фракционированным форвакуумным методом, в собранном виде — при 134 °C в течение 5 минут. У Richard Wolf PANOVIEW — паровая стерилизация в автоклаве при 134 °C, у Азимут плюс допускается автоклавирование.
Выбор между автоклавируемым и погружным исполнением зависит от того, как в отделении организована стерилизация оптики; режимы обработки и совместимые растворы определяет инструкция производителя.
| Линейка | Диаметр оптики, мм | Направление обзора | Рабочая длина, мм | Стерилизация |
|---|---|---|---|---|
| ЭЛЕПС A27 (2,7 мм) | 2,7 | 0°, 30° | 110 и 175 | автоклав (AC) или погружная |
| ЭЛЕПС A40 (4 мм) | 4,0 | 0°, 30°, 70° | 175 | автоклав (AC) или погружная |
| Karl Storz HOPKINS | 1,9; 2,4; 2,7; 4,0 | 0°, 30°, 70° (0° и 70° — у 4 мм) | 65, 100, 110, 180 | паровая, автоклав |
| Karl Storz EndoCAMeleon ARTHRO | 4,0 | изменяемое, 15–90° | 180 | паровая, автоклав |
| Richard Wolf PANOVIEW | 4,0 | 0°, 30°, 45°, 70° | 170 (70° — 176) | паровая, 134 °C |
| Азимут плюс (артроскоп-риноскоп) | 1,9 | 0°, 30° | 175 | автоклав |
| Азимут | 2,7; 4,0 | 0°, 30° (у автоклавируемой серии также 45°, 70°) | 110, 140, 175 (автоклавируемая серия) и 180 (стандартная) | автоклавируемая серия; у стандартной не указано |
Российские артроскопы собраны в разделе Российские артроскопы, брендовые подразделы:
Азимут и Азимут плюс — разные производители с отдельными линейками, поэтому их модели представлены в разных подразделах.
Немецкие артроскопы — в разделе Немецкие артроскопы. Артроскопы Karl Storz: семейство HOPKINS с оптикой на стержневых линзах и встроенным оптоволоконным световодом, EndoCAMeleon ARTHRO и набор для артроскопии тазобедренного сустава. Артроскопы Richard Wolf: PANOVIEW 4 мм с артикулами 8880.541 (0°), 8880.543 (30°), 8880.544 (45°) и 8880.545 (70°).
Артроскоп не работает самостоятельно: для получения изображения нужны видеокамера, источник света и световодный кабель, а для работы в суставе — оболочка, помпа и шейвер. Эндовидеокамеры, осветители и комплексные системы собраны в разделах камер для эндоскопов, источников света и эндоскопических систем.
Оборудование для обработки и хранения эндоскопов — мойки для эндоскопов и шкафы для хранения; режим обработки жёсткой оптики определяется инструкцией к конкретной модели.
Смежный раздел каталога — оптические трубки.
Артроскоп — жёсткая оптическая трубка для осмотра полости сустава через прокол. Сам по себе он только передаёт изображение, поэтому для артроскопии нужны эндовидеокамера и монитор, источник света со световодным кабелем, оболочка с кранами для промывки, помпа и шейвер для резекции тканей.
В разделе представлены оптики 1,9; 2,4; 2,7 и 4 мм. Оптика 4 мм — основной размер для коленного и плечевого суставов (с ней собирают базовые наборы Richard Wolf), но применяется и шире: Richard Wolf PANOVIEW — также на тазобедренном суставе, локте и стопе. Более тонкие 2,7; 2,4 и 1,9 мм нужны для суставов меньшего размера; поле зрения зависит от модели: у Karl Storz HOPKINS оно сужается вместе с диаметром, а у Азимут плюс 1,9 мм составляет 81°. Диаметр выбирает хирург под конкретную задачу.
Угол обзора — отклонение направления взгляда от оси трубки. Оптика 0° смотрит строго вперёд, 30° и 70° — в сторону. Косую оптику поворачивают вокруг оси, осматривая боковые стенки полости без смены доступа. Это не то же самое, что поле зрения — ширина охвата изображения: у Karl Storz HOPKINS оно 32–100° в зависимости от диаметра.
Karl Storz EndoCAMeleon ARTHRO — 4-миллиметровый артроскоп с оптикой HOPKINS, у которого направление обзора плавно меняется от 15° до 90° поворотным колесом на корпусе, не вынимая прибор из сустава. Поле зрения — 48°, рабочая длина — 18 см. Золотое кольцо отличает его от обычных артроскопов.
Автоклавируемая оптика выдерживает паровую стерилизацию: у Karl Storz и Richard Wolf — при 134 °C, у ЭЛЕПС такие модели имеют индекс AC (A40-175-30AC). Те же размеры без индекса рассчитаны на погружную стерилизацию (A40-175-30). В фильтре этот параметр называется «Автоклавирование» — «Да» или «Нет».
Это длина вводимой части трубки. В разделе — от 65 мм у тонкой оптики Karl Storz 1,9 мм до 180 мм (Karl Storz 2,7 и 4 мм, Азимут стандартной серии); у ЭЛЕПС варианты 110 и 175 мм, у Richard Wolf PANOVIEW — 170 мм (70° — 176 мм), у Азимут — 110, 140, 175 и 180 мм. Параметр отбирается ползунком в фильтре.
Karl Storz допускает любые камерные головки с муфтой фиксации окуляра и любые эндоскопические источники света; ЭЛЕПС совместим с эндовидеокамерами HD и Full HD. Световод подбирают по диаметру: у Karl Storz для эндоскопов 0,8–2,9 мм — световод 2,0–2,5 мм, для 3,0–6,5 мм — 3,0–3,5 мм. Переходники под разъёмы Karl Storz, Richard Wolf и Olympus есть у ЭЛЕПС и Karl Storz.
Это разные производители с отдельными линейками. Азимут — артроскопы 2,7 и 4 мм длиной от 110 до 180 мм, автоклавируемая и стандартная серии. Азимут плюс — оптическая трубка 1,9 мм длиной 175 мм в исполнениях 0° и 30°, которая относится одновременно к артроскопам и риноскопам. Модели собраны в разных подразделах каталога.
