Инсуффлятор — электронный прибор, который подаёт в полость медицинский газ, обычно углекислый (CO2), и дозирует его подачу. Лапароскопические модели при этом автоматически поддерживают заданное давление в брюшной полости. Аппарат нужен в двух областях: в лапароскопии, где газ создаёт и удерживает рабочее пространство, и в гибкой эндоскопии, где CO2 подаётся в просвет желудочно-кишечного тракта вместо воздуха. Приборы работают в операционных, эндоскопических и хирургических отделениях стационаров и клиник.
В каталоге medbuy собраны приборы Karl Storz, Fujifilm, Olympus, Аксиома, ЭЛЕПС, W.O.M. и MGB. Модели различаются назначением, максимальным потоком газа, наличием подогрева и набором режимов, поэтому начинать выбор стоит с задачи отделения.
Где применяют инсуффляторы
В лапароскопии инсуффлятор создаёт и поддерживает пневмоперитонеум: брюшная полость наполняется углекислым газом, стенка приподнимается, и хирург получает место для манипуляций и обзор. Прибор должен быстро компенсировать утечки газа, например при смене инструмента, и не допускать превышения заданного давления.
В гибкой эндоскопии, при колоноскопии и гастроскопии, задача другая: углекислый газ подаётся вместо воздуха, а потоки заметно меньше, чем в лапароскопии. Для такой работы выпускают отдельные малогабаритные приборы, например Fujifilm GW-100 и Olympus UCR. Вариант для гибкой эндоскопии есть и у российского производителя: Аксиома ИН-32-01 тип 3.
Лапароскопический прибор и прибор для колоноскопии относятся к разным классам оборудования. У ЭЛЕПС ИНС-01 среди режимов работы есть режим «Гибкая эндоскопия».
Различие видно и в устройстве: лапароскопическому прибору нужны регулировка давления в полости, контроль утечек и защита от превышения давления, а прибору для колоноскопии — стабильная подача небольшого потока газа. Высокий максимальный поток нужен лапароскопическому прибору, чтобы быстро восстановить давление в брюшной полости. Для колоноскопии этот показатель не определяющий: здесь ценятся простота запуска, удобные режимы потока, таймер автоотключения и совместимость с газовыми трубками и резервуарами конкретной эндоскопической системы.
Как устроен инсуффлятор
Газ поступает из баллона или газовой магистрали, его давление снижается до рабочего, а электронный блок регулирует поток. В лапароскопических моделях блок сравнивает давление в полости с заданным и поддерживает его. Значения выводятся на индикатор: цифровой, у некоторых моделей на сенсорном экране.
Важную часть составляют системы безопасности. В карточках каталога встречаются:
сброс давления при превышении заданного значения: у ЭЛЕПС ИНС-01 и ИНС-02 он срабатывает при превышении на 3 мм рт. ст. в течение 10 с;
форсированная подача при непредвиденной потере газа, до восстановления заданного давления;
световая, звуковая и голосовая сигнализация, самодиагностика;
индикатор давления в источнике газа, то есть остатка газа: у Fujifilm GW-100 шесть уровней, у Olympus UCR пять;
подогрев газа.
Подогрев газа реализован по-разному: у Karl Storz ENDOFLATOR 50 подогревается инсуффляционная трубка до 37 °C, у ЭЛЕПС ИНС-01 газ нагревается до 40 °C, у Аксиомы ИН-32-01 тип 1 — до 35–40 °C.
В каталоге работает умный фильтр, по трём параметрам можно отобрать подходящие приборы в разделе и его подразделах:
Назначение: лапароскопия или гибкая эндоскопия (колоноскопия, гастроскопия).
Максимальный поток газа: в каталоге от 4,5 до 50 л/мин; у поставляемых лапароскопических моделей от 32 до 50 л/мин. Большой поток нужен, чтобы быстро восстановить давление при утечках газа, например при смене инструмента или работе аспиратора. Малый поток типичен для гибкой эндоскопии. У Fujifilm GW-100 и Olympus UCR в карточках поток в литрах в минуту не указан: приведены режимы потока и давление подачи газа в эндоскоп.
Подогрев газа: есть или нет.
Кроме них смотрят на режимы: педиатрический у Karl Storz ENDOFLATOR 50, «непрерывный» бариатрический у ЭЛЕПС ИНС-01, режим гибкой эндоскопии. Учитывают источник газа (баллон, магистраль, допустимое входное давление), габариты и массу, а также интеграцию в стойку: ENDOFLATOR 50 оснащён интерфейсом SCB для интеграции в стойку Karl Storz.
Газ, питание и установка
Источник газа определяет, как прибор встраивается в отделение. Инсуффлятор ЭЛЕПС ИНС-01 работает от баллона с жидкой углекислотой или от газовой магистрали с давлением не выше 1 МПа, а ИНС-02 рассчитан на баллон высокого давления. Karl Storz ENDOFLATOR 50 принимает газ на входе с давлением до 100 бар. У Аксиомы ИН-32-01 входное давление газа составляет 0,3–0,55 МПа.
Перед закупкой проверяют, как отделение получает углекислый газ: баллонами у стойки или из центральной сети, и какие присоединительные элементы для этого нужны. У Olympus UCR для баллона предусмотрены шланги PIN, DIN и ISO, для магистрали адаптеры NIST и DISS. Fujifilm GW-100 подключается к баллону CO2 или магистрали.
Габариты и масса влияют на место в стойке. Аксиома ИН-32-01 тип 1 и тип 2 занимают не более 400 × 320 × 110 мм и весят не более 9 кг. Приборы для гибкой эндоскопии компактнее: Olympus UCR — 130 × 156 × 334 мм при 4,9 кг, Fujifilm GW-100 — 145 × 170 × 390 мм при 6 кг, Аксиома тип 3 — не более 260 × 115 × 142 мм при массе не более 5 кг. Питание у Olympus и Fujifilm — 100–240 В, у Аксиомы типов 2 и 3 — 220 В, 50 Гц.
Лапароскопические инсуффляторы

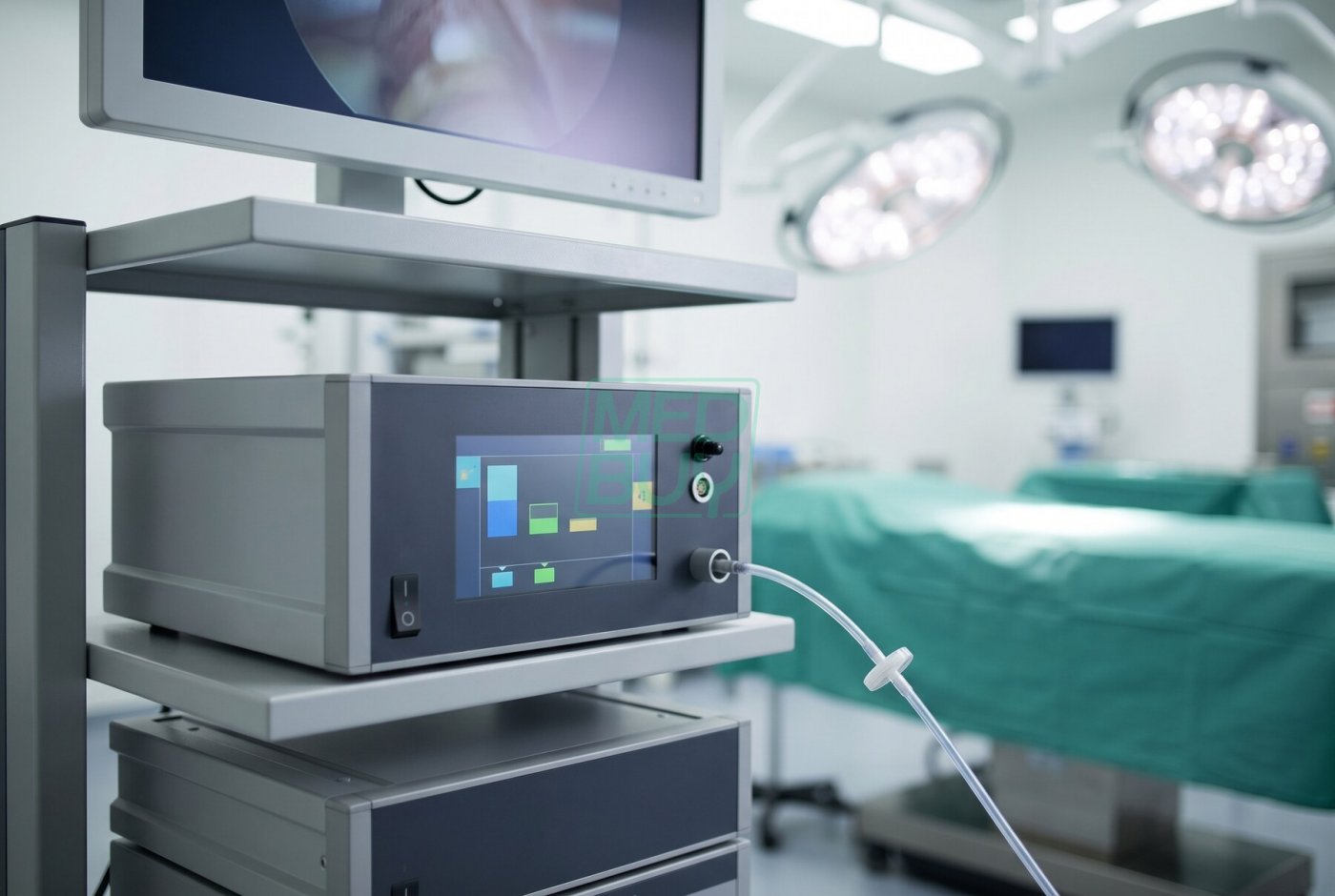

Karl Storz ENDOFLATOR 50 подаёт газ до 50 л/мин при давлении 1–30 мм рт. ст. в режиме High Flow, подогревает инсуффляционную трубку до 37 °C и управляется с сенсорного экрана. Педиатрический режим рассчитан на давление 1–15 мм рт. ст. и поток 0,1–15 л/мин. Модель входит в раздел инсуффляторы Karl Storz.
Линейка Аксиома ИН-32-01 в лапароскопическом исполнении представлена двумя типами. Тип 1 подаёт газ до 40 л/мин, подогревает его и ведёт счётчик израсходованного газа. Тип 2 работает без подогрева, подача до 32 л/мин. Оба типа имеют цифровую индикацию давления и голосовую сигнализацию.
В каталоге два прибора ЭЛЕПС. ИНС-01 с подогревом до 40 °C работает в трёх режимах: «Стандартный», «Непрерывный» для бариатрических операций и «Гибкая эндоскопия». ИНС-02 подаёт газ до 40 л/мин без подогрева.
Также в каталоге есть лапароскопические W.O.M. F102 и F104 и MGB ML-G, ML-GX, ME-GX; в актуальных каталогах производителей эти модели не представлены.
Модель
Максимальный поток
Подогрев газа
Особенности
Karl Storz ENDOFLATOR 50
50 л/мин
Да, трубка 37 °C
Педиатрический режим, интерфейс SCB
Аксиома ИН-32-01 тип 1
40 л/мин
Да, 35–40 °C
Счётчик газа
Аксиома ИН-32-01 тип 2
32 л/мин
Нет
Самодиагностика, голосовая сигнализация
ЭЛЕПС ИНС-01
40 л/мин
Да, до 40 °C
Три режима, в том числе «Непрерывный»
ЭЛЕПС ИНС-02
40 л/мин
Нет
Баллон высокого давления
Инсуффлятор CO2 Olympus UCR на эндоскопической стойке для колоноскопии→ Olympus UCR
Инсуффляторы для гибкой эндоскопии
Приборы этого класса подают CO2 при колоноскопии и гастроскопии. Они компактнее лапароскопических и работают с низкими потоками.
Fujifilm GW-100 имеет два режима потока, стандартный и низкий, и шестиуровневый индикатор остатка газа. Максимальное давление подачи газа в эндоскоп — 65 кПа. Для разных эндоскопических систем предусмотрены совместимые резервуары. Раздел бренда — инсуффляторы Fujifilm.
Olympus UCR запускается одной кнопкой, имеет таймер автоотключения около 15 или 30 минут, три уровня потока в зависимости от газовой трубки и максимальное давление подачи 45 кПа. Подраздел бренда — инсуффляторы Olympus.
Аксиома ИН-32-01 тип 3 — малогабаритный российский вариант с двумя режимами подачи: «Норм» 2,5–3 л/мин и «Макс» до 4,5 л/мин. Прибор рассчитан на непрерывную работу не менее 4 ч.
Российские инсуффляторы
Российские модели в каталоге — это приборы Аксиома и ЭЛЕПС: лапароскопические типы 1 и 2, ИНС-01, ИНС-02, а также вариант для гибкой эндоскопии. Максимальный поток у них от 4,5 л/мин у малогабаритного прибора для колоноскопии до 40 л/мин у лапароскопических моделей, подогрев газа есть у Аксиомы тип 1 и ЭЛЕПС ИНС-01. Все они собраны в разделе российские инсуффляторы; по производителям — инсуффляторы Аксиома и инсуффляторы ЭЛЕПС.
Перед покупкой сверяют назначение прибора, максимальный поток, наличие подогрева, источник газа и совместимость с имеющейся стойкой или эндоскопической системой. Назначение, поток и подогрев можно отобрать фильтром на странице раздела, источник газа и совместимость — по характеристикам карточек.
Это разные классы приборов. Лапароскопический инсуффлятор создаёт и поддерживает давление CO2 в брюшной полости: ему нужны регулировка давления, контроль утечек, защита от превышения давления и большой поток для быстрого восстановления давления. Прибор для гибкой эндоскопии подаёт небольшой стабильный поток CO2 в просвет кишки или желудка вместо воздуха — например, Fujifilm GW-100 и Olympus UCR. В фильтре раздела это параметр «Назначение».
Для лапароскопии важен высокий поток: он позволяет быстро восстановить давление при утечках газа, например при смене инструмента. Например, у Karl Storz ENDOFLATOR 50 максимальный поток — 50 л/мин, у Аксиомы ИН-32-01 тип 1 — 40 л/мин, тип 2 — 32 л/мин. Для гибкой эндоскопии потоки заметно меньше: у Аксиомы ИН-32-01 тип 3 подача CO2 — 4,5 л/мин, а у Fujifilm GW-100 и Olympus UCR поток в литрах в минуту не указан — производители приводят режимы потока и давление подачи газа в эндоскоп.
Подогрев реализован по-разному; например, у Karl Storz ENDOFLATOR 50 подогревается инсуффляционная трубка до 37 °C, у ЭЛЕПС ИНС-01 газ нагревается до 40 °C, у Аксиомы ИН-32-01 тип 1 — до 35–40 °C. Отобрать такие приборы можно фильтром «Подогрев газа».
Газ поступает из баллона или центральной магистрали, поэтому перед закупкой проверяют, как отделение получает CO2 и какие присоединительные элементы нужны. ЭЛЕПС ИНС-01 работает от баллона с жидкой углекислотой или магистрали с давлением не выше 1 МПа, ИНС-02 — от баллона высокого давления, Karl Storz ENDOFLATOR 50 принимает на входе давление до 100 бар, Аксиома ИН-32-01 — 0,3–0,55 МПа. У Olympus UCR для баллона предусмотрены шланги PIN, DIN и ISO, для магистрали — адаптеры NIST и DISS.
В карточках каталога встречаются сброс давления при превышении заданного значения (у ЭЛЕПС ИНС-01 и ИНС-02 — при превышении на 3 мм рт. ст. в течение 10 с), форсированная подача при непредвиденной потере газа, световая, звуковая и голосовая сигнализация, самодиагностика и индикатор остатка газа в источнике: у Fujifilm GW-100 шесть уровней, у Olympus UCR — пять.
Педиатрический режим есть у Karl Storz ENDOFLATOR 50: давление 1–15 мм рт. ст. и поток 0,1–15 л/мин. У ЭЛЕПС ИНС-01 среди режимов — «непрерывный» бариатрический и режим «Гибкая эндоскопия». Набор режимов у моделей разный, его сверяют по карточке.
Да. В каталоге приборы Аксиомы — ИН-32-01 тип 1 с подогревом и подачей до 40 л/мин, тип 2 без подогрева с подачей до 32 л/мин и тип 3 для гибкой эндоскопии — и ЭЛЕПС ИНС-01 и ИНС-02. Все они собраны в разделе «Российские инсуффляторы».
Приборы для гибкой эндоскопии компактнее: Olympus UCR — 130 × 156 × 334 мм при массе 4,9 кг, Fujifilm GW-100 — 145 × 170 × 390 мм при 6 кг, Аксиома ИН-32-01 тип 3 — не более 260 × 115 × 142 мм и 5 кг. Лапароскопические Аксиома ИН-32-01 тип 1 и тип 2 занимают не более 400 × 320 × 110 мм и весят не более 9 кг. Karl Storz ENDOFLATOR 50 оснащён интерфейсом SCB для интеграции в стойку Karl Storz.
