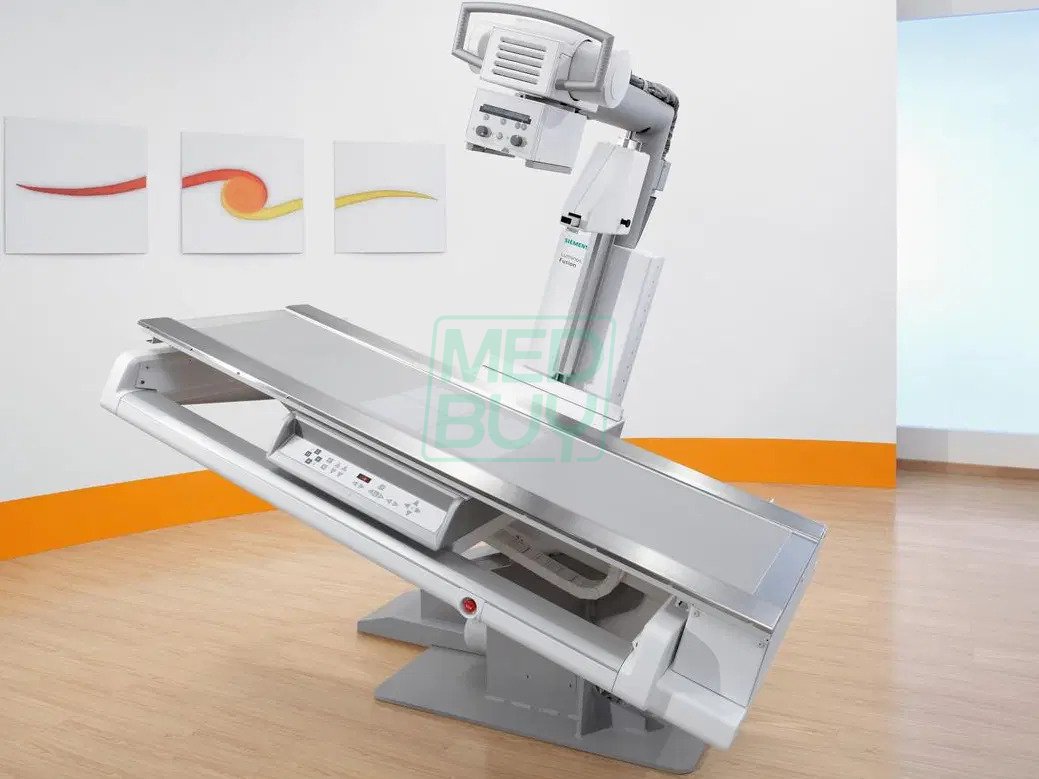

Флюороскопическая система Siemens Luminos Fusion

Luminos Fusion — полностью цифровая телеуправляемая система производства Siemens Shanghai Medical Equipment Ltd. (Китай), объединяющая рентгенографию и рентгеноскопию на одном столе-штативе с интегрированным плоскопанельным детектором. Система снята с производства; данных о названном производителем преемнике не найдено.

Конструкция

В стандартную комплектацию входят стол Luminos Fusion, пульт управления системой, плоскопанельный детектор, рентгеновский излучатель OPTITOP, генератор рентгеновского излучения F65/80, многолепестковый коллиматор с цифровой автоматической коллимацией формата, плоский TFT-монитор диагональю 19 дюймов и цифровая система изображения FLUOROSPOT Compact.

Трубка OPTITOP 150/40/80HC-100 имеет вращающийся анод с графитовым композитным покрытием повышенной теплоёмкости (580 кДж, или 820 кHU) и два фокусных пятна, рассчитана на номинальное напряжение 150 кВ и номинальную мощность 40 кВт на малом фокусе и 80 кВт на большом; мощность генератора может быть увеличена до 80 кВт программно-аппаратным обновлением. Допустимая нагрузка на деку стола пациента составляет 200, 180 или 150 кг в зависимости от зоны и варианта исполнения.

Технология и качество изображения

Плоскопанельный детектор размером 43×43 см построен на аморфном кремнии (a-Si) со сцинтиллятором из йодида цезия (CsI), имеет размер пикселя 148 мкм (6,76 пикселя на мм) и матрицу 2880×2880 (около 8,3 млн пикселей) с глубиной захвата 16 бит; получение рентгенографических изображений выполняется с 14-битным разрешением по шкале серого с частотой до 8 кадров/с; рентгеноскопия идёт с частотой до 30 кадров/с. Доступны форматы поля обзора 43×43 см (диагональ 60 см) и три режима увеличения — 30×30 см (диагональ 42 см), 22×22 см (диагональ 32 см) и 15,5×15,5 см (диагональ 21 см).

Цифровая система изображения FLUOROSPOT Compact построена на двухъядерном процессоре с шиной PCI (не менее 3,4 ГГц, 4 ГБ ОЗУ, диск SATA, USB 3.0) под управлением Windows 7 Максимальная 64-бит и вмещает до 50 000 изображений при матрице 1к×1к.

Основной 19-дюймовый TFT-монитор имеет разрешение 1280×1024, максимальную яркость 250 кд/м², контрастность 1000:1 и угол обзора 178° по горизонтали и вертикали; опционально доступен второй дисплей для просмотра в кабинете исследований.

Применение

В состав системы входит томографическое устройство для линейной томографии во всех положениях стола с автоматическим позиционированием объекта и приёмника изображения: доступны комбинации томографического угла и времени 8° за 0,4 с, 20° за 1,2 с и 40° за 2 с при расстоянии источник-изображение (SID) 115 см и регулировке высоты центра вращения от 10 до 250 мм над декой стола с шагом 2 мм.

В числе опционального программного обеспечения — пакет для цифровой субтракционной ангиографии и программа для создания панорамных изображений ног или позвоночника со сшивкой снимков при сканировании по столу пациента.

Комплектация и опции

Опционально система комплектуется съёмными отсеивающими растрами с фокусировкой на расстояние источник-изображение 115 или 180 см (соотношение растра 10:1, 50 линий/см), рентгенопрозрачным матрасом пациента и защитным экраном со свинцовым стеклом эквивалентом 2,1 мм Pb размером 100×80 см.

Для дополнительной рентгеноскопии и рентгенографии «от потолка» доступен полностью синхронизированный потолочный 3D-штатив со второй рентгеновской трубкой на направляющей.

Другие рентгенодиагностические системы бренда — Luminos dRF Max и Luminos Impulse, раздел бренда — рентген-аппараты Siemens.
