Рентгенодиагностическая система Siemens Multitom Rax

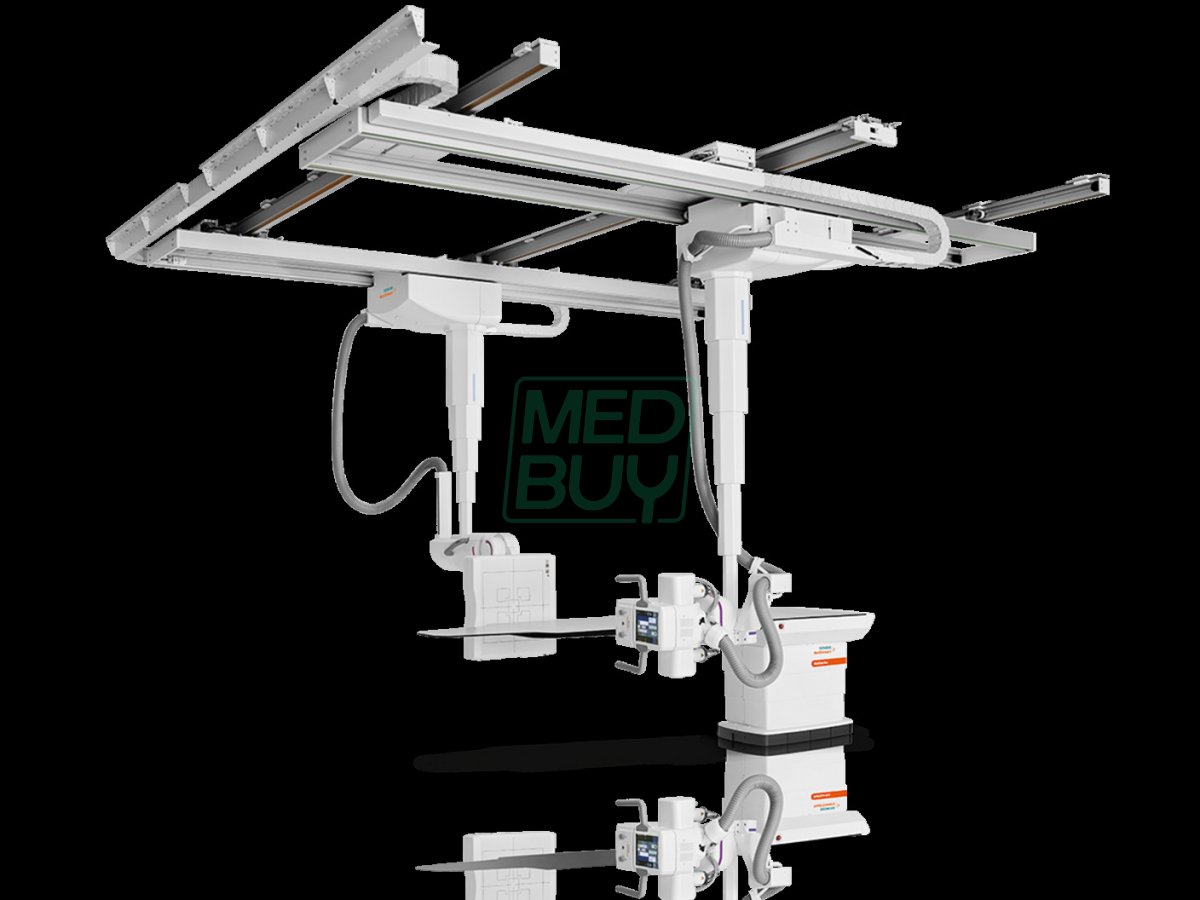

Multitom Rax — цифровая рентгенодиагностическая система с двумя потолочными штативами: на одном закреплена рентгеновская трубка, на другом — плоский детектор RAXdetector. Оба штатива перемещаются по потолочным рельсам независимо друг от друга, что позволяет выполнять рентгенографию, рентгеноскопию и серийную съёмку для 3D-обработки у пациента на столе, в положении стоя и сидя. Производитель — Siemens Healthcare GmbH (Германия, Форххайм).

Назначение и применение

Система рассчитана на широкий круг исследований: от обследований желудочно-кишечного тракта и мочеполовой системы до краниальных исследований, рентгенографии костей, грудной клетки и лёгких. Она применяется также при экстренных обследованиях, рентгенолимфографии, эндоскопии, миелографии, флебографии, артрографии, интервенционных вмешательствах, цифровой ангиографии и цифровой субтракционной ангиографии (DSA). Подходит для взрослых и детей, включая пациентов с ожирением.

Штативы и стол

Штатив трубки на каретке 4 м перемещается вдоль потолочных рельсов на 350 см, поперёк — на 290 см (с выдвижением до 710 см), вертикальный ход 180 см выполняется вручную или с электроприводом. Скорость по осям X и Y — до 0,6 м/с, по оси Z — до 0,3 м/с. Вращение вокруг вертикальной оси доходит до -117...+215° (моторизованно), вокруг горизонтальной — до -135...+165°. Минимальное расстояние фокус-потолок — 83 см, максимальное расстояние от фокуса до детектора при горизонтальном луче — 3 м.

Штатив детектора имеет те же ходы 350 и 290 см по горизонтали и 180 см по вертикали, скорость до 0,65 м/с; рентгеновская трубка автоматически повторяет его перемещения, центрируясь по центру или верхнему краю детектора. Стол пациента с декой из углеродного волокна имеет ширину 75 см, длину 219 см (общая длина стола 312 см), высоту 50-92 см и допустимую нагрузку 240 кг с учётом принадлежностей; предельный рост пациента — около 190 см без смещения. Дека съёмная.

Генератор, трубка и детектор

Генератор POLYDOROS F65 (150 кВ, 65 кВт) или POLYDOROS F80 (150 кВ, 80 кВт) работает в диапазоне тока-времени от 0,5 до 800 мАс. Трубка OPTITOP 150/40/80 HC-100 рассчитана на 150 кВ, имеет два фокусных пятна 0,6 и 1,0, теплоёмкость анода 580 кДж и теплоёмкость кожуха 1800 кДж, привод анода 150/180 Гц. Многолепестковый коллиматор оснащён светодиодной подсветкой поля и лазерным центратором, медный предфильтр моторизован и имеет ступени 0,1, 0,2 и 0,3 мм.

Потолочный детектор RAXdetector выполнен на аморфном кремнии со сцинтиллятором из йодида цезия, оцифровка 16 бит, размер пикселя 148 мкм. Полный формат поля составляет 42,0 x 42,5 см, предусмотрены три степени увеличения: 30 x 30, 22 x 22 и 15 x 15 см. DQE равна 67% при 0,05 пары линий/мм и 50% при 1,0 пары линий/мм, пространственное разрешение (частота Найквиста) — 3,4 пары линий/мм. Дополнительно возможна работа с беспроводными детекторами MAX wi-D и MAX mini для свободной съёмки.

Программные режимы

Система формирования изображений FLUOROSPOT Compact поддерживает режимы флюороскопии и радиографии, пакет RAXconfirm для позиционирования под рентгеноскопическим контролем, субтракционную ангиографию, кинопетлю, мультимодальный просмотр (например, ультразвуковых и КТ-изображений), панорамное сканирование Ortho Composing и SmartOrtho. Режимы Real 3D позволяют получать серии для 3D-обработки в положении лёжа, под нагрузкой и со стороны стола. Передача данных идёт по DICOM, в том числе Worklist, MPPS и Query/Retrieve.

Родственные решения Siemens для рентгеноскопии — Luminos Impulse и Luminos dRF Max; для рентгенографии — MULTIX Impact C. Все модели сегмента: рентген-аппараты Siemens.
