Ангиограф Siemens Artis Q

Artis Q — семейство ангиографических систем Siemens Healthineers для диагностической визуализации и интервенционных вмешательств. Выпускается в исполнениях Artis Q floor (напольный штатив), Artis Q ceiling (потолочный штатив) и Artis Q biplane (две плоскости). Производитель — Siemens Healthineers AG, Системы высокотехнологичной терапии (Германия, Форххайм). Рентгеноскопия и рентгенография используются как при диагностике, так и при контроле операций на сосудах, сердце и головном мозге.

Конструкция и исполнения

Напольная система Artis Q floor и двухплоскостная Artis Q biplane с напольным штативом имеют расстояние от фокуса до изоцентра 75 см. Проекции C-дуги: до ±130° LAO/RAO и от +55° до −45° CRAN/CAUD при положении штатива со стороны головы. Максимальная скорость вращения C-штатива — 45°/с. Расстояние от фокусного пятна до детектора меняется моторизованно в пределах 90–120 см.

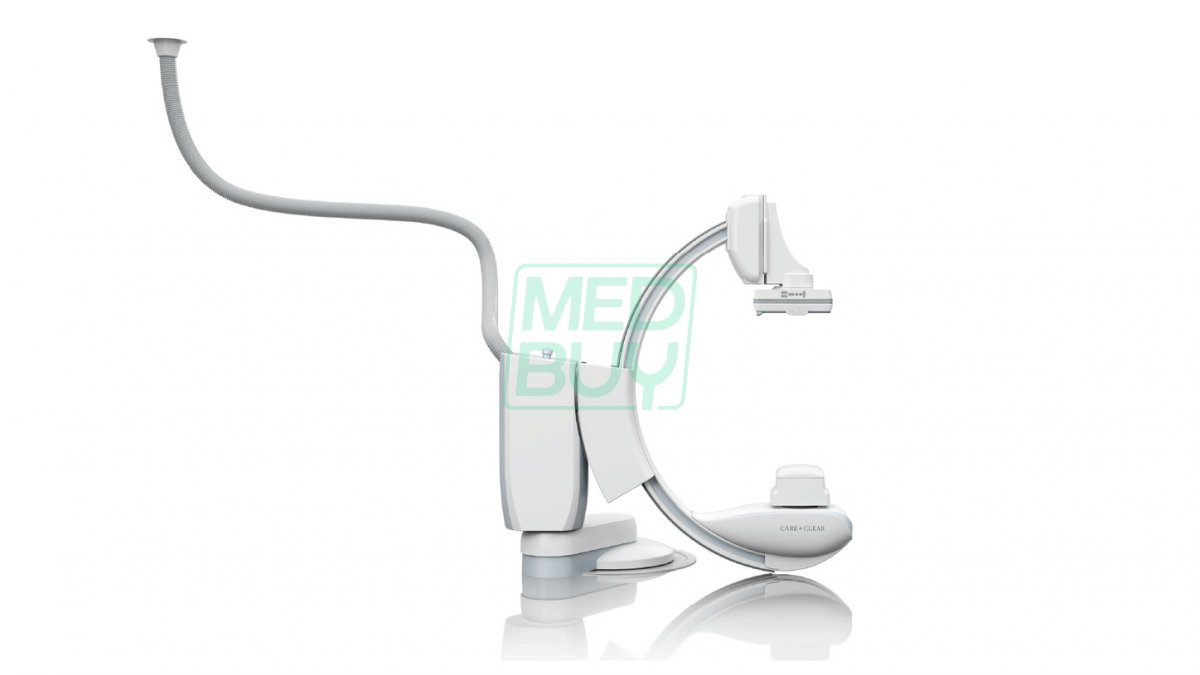

Потолочный штатив Artis Q ceiling перемещается вдоль стола на 266 см, вращается на ±135° вокруг вертикальной оси и охватывает 330° в направлении вращения и ±100° в орбитальном направлении. Скорость C-дуги — до 25°/с, в автоматическом режиме до 60°/с. Для двухплоскостной системы с потолочным штативом наклонные проекции составляют от 0° до 120° LAO или RAO.

Стол пациента выпускается в стандартном и наклоняемом вариантах. Допустимая масса пациента — до 250 кг на стандартном столе и до 200 кг на наклоняемом, плюс 100 кг на аварийную сердечно-лёгочную реанимацию. Высота стола 77,5–110 см, длина 281,5 см.

Генератор, излучатель и детекторы

Мощность генератора — 100 кВт (100 кВ при 1000 мА), напряжение на трубке 40–125 кВ, ток 0,5–1000 мА, минимальная длительность импульса 3,2 мс. Импульсная рентгеноскопия идёт с частотой от 0,5 до 30 кадров в секунду. Применяются излучатели GIGALIX 125/40/90-G или GIGALIX 125/30/40/90-G, встроенный медный фильтр подбирается автоматически в диапазоне от 0 до 0,9 мм Cu.

Система комплектуется плоскими детекторами с CsI-сцинтиллятором двух форматов. Детектор 20x20 (as20) — рабочее поле 17,7 x 17,7 см, размер пикселя 184 мкм, матрица 960 x 960, глубина оцифровки 14 бит. Детектор 30x40 (as40HDR) — 29,3 x 38,2 см, пиксель 154 мкм, матрица 2480 x 1904, глубина оцифровки 16 бит. В биплановой системе могут стоять два детектора одного размера или разных.

Программные функции и снижение дозы

Пакет CARE объединяет функции снижения лучевой нагрузки на пациента и персонал:

• CAREmatic — автоматическое управление экспонированием;
• CAREvision — импульсная рентгеноскопия с расширенными настройками;
• CAREfilter — автоматический выбор медного фильтра;
• CAREprofile и CAREposition — коллимация и позиционирование без включения излучения;
• CAREwatch, CAREmonitor, CAREguard — контроль суммарной дозы, карта кожной дозы и предупреждение о превышении;
• CAREreport — подробный отчёт о дозе, в том числе в формате DICOM RDSR.

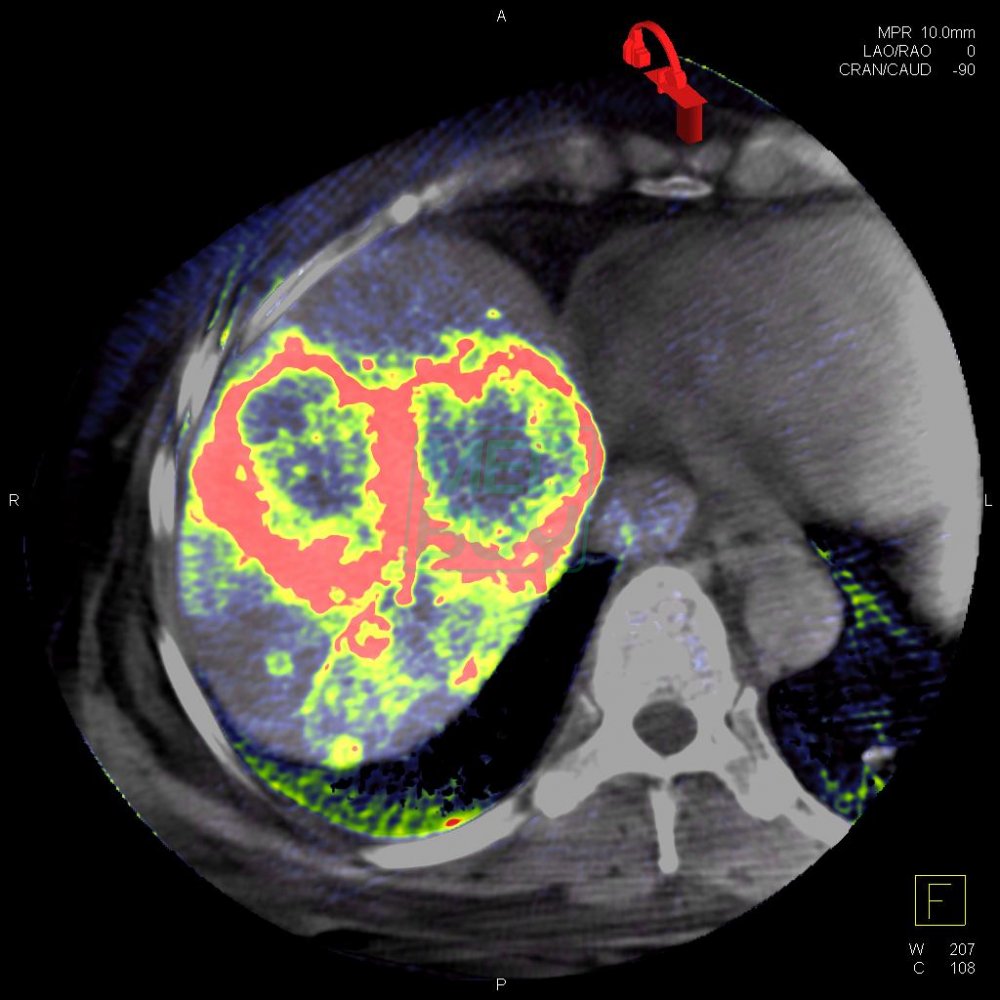

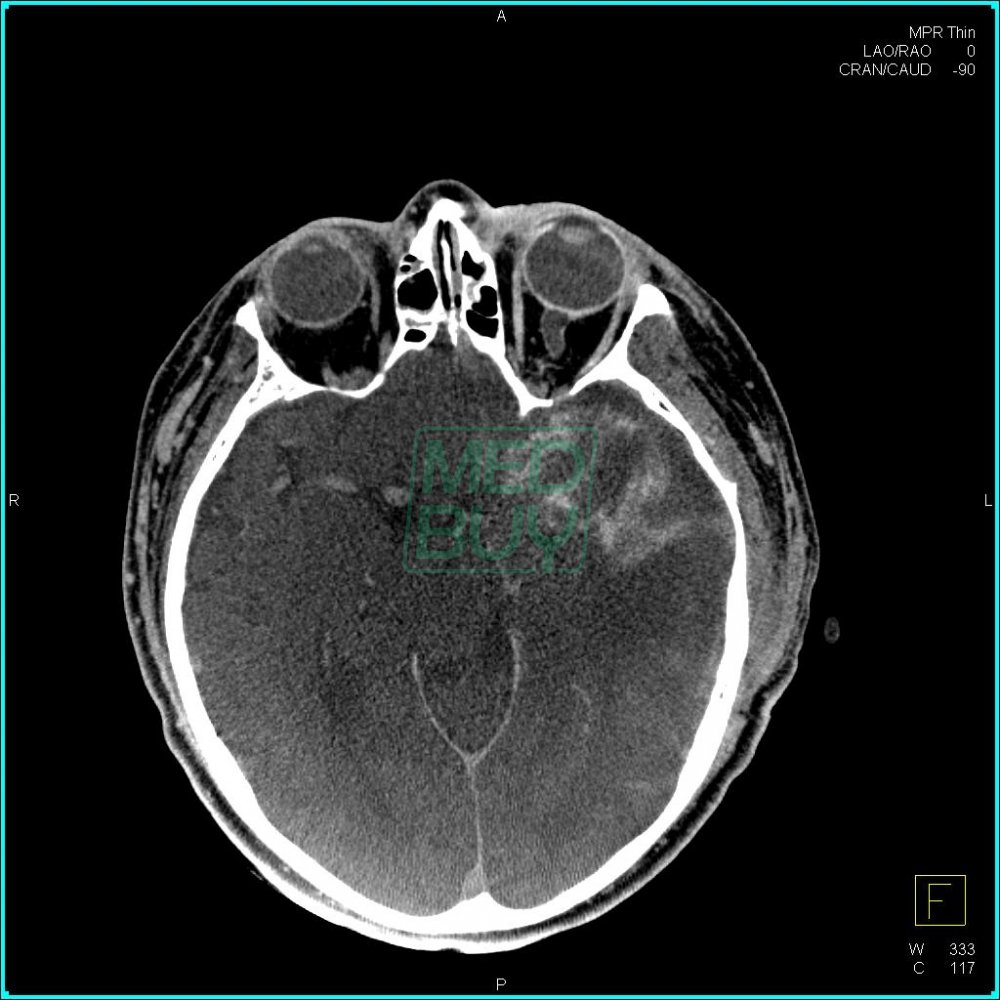

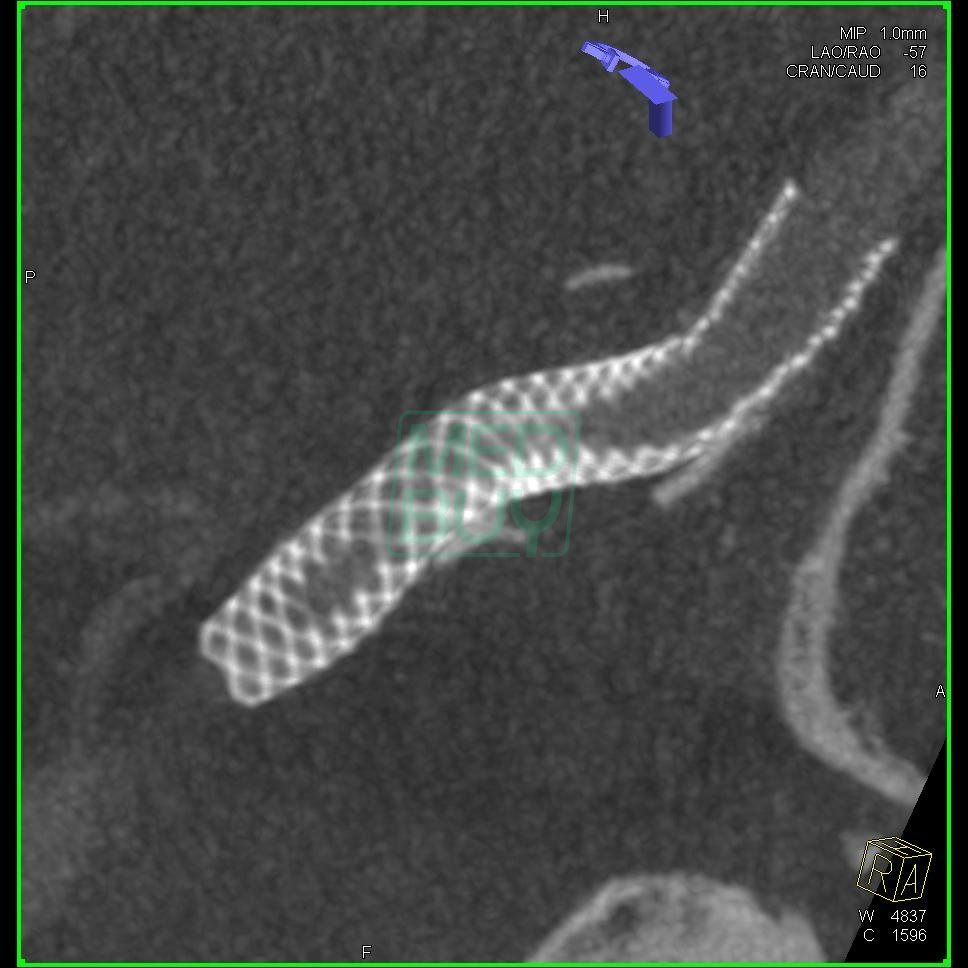

Программные опции системы включают реконструкцию двухмерных ротационных ангиограмм в трёхмерное изображение (syngo DynaCT, 3D DSA, 3D DR), CLEARstent для визуализации стентов.

Клинические применения

Система предназначена для создания рентгеноскопических и рентгенографических изображений при диагностике, интервенционной и минимально инвазивной терапии. Её используют для контроля сосудистых, кардиологических, нейрососудистых, несосудистых и других минимально инвазивных и хирургических вмешательств, а также при планировании и оценке результата лечения. Исполнение Artis Q ceiling входит в гибридный комплекс Nexaris Angio-CT вместе с компьютерным томографом на раздвижном гентри.

Рабочий процесс и сервис

Положением штатива и стола управляют с модуля управления у стола, а исследованием — с системной консоли. Архивация и передача данных выполняются по DICOM, в том числе с отправкой структурированного отчёта о дозе. Для сравнения: роботизированная система с многоосевым штативом — Artis pheno, ангиограф с напольным, потолочным и двухплоскостным исполнениями — Artis icono. Все ангиографы бренда — в разделе ангиографы Siemens.
