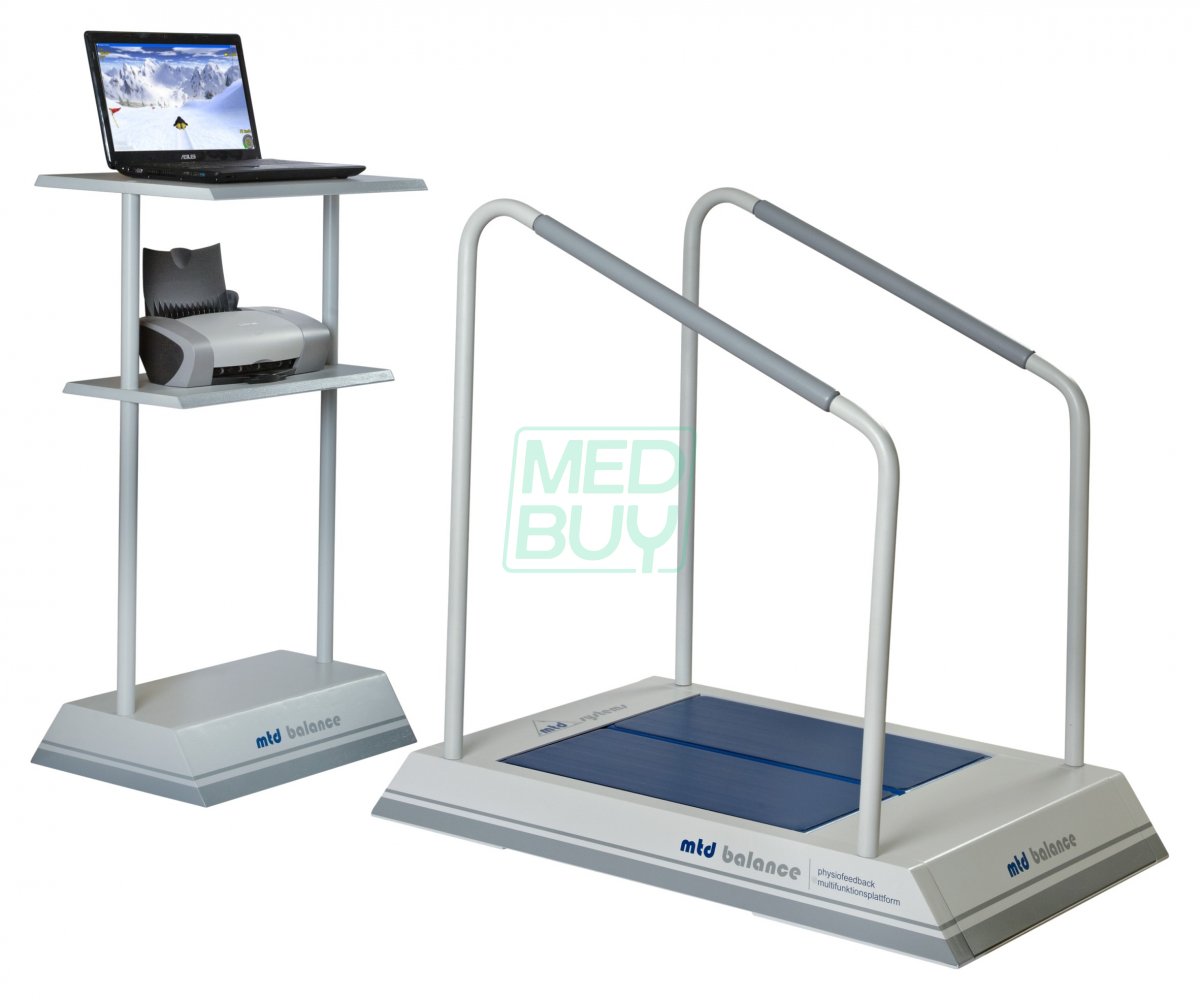

Двойная платформа для оценки и тренировки равновесия mtd-systems COBS

COBS — двойная измерительная платформа немецкой компании mtd-systems для оценки и тренировки равновесия, координации и силы нижних конечностей. Под каждой ногой пациента находится своя плита с датчиком силы, поэтому нагрузку левой и правой стороны видно отдельно и одновременно. Данные в реальном времени выводятся на компьютер; по ним проводят измерения, строят тренировку с обратной связью и ведут документацию. Это не классический стабилограф с записью траектории центра давления, а многофункциональная двойная силовая платформа: равновесие и симметрию опоры на ней оценивают по нагрузке на каждую ногу.

В Германии производитель выпускает платформу под названием mtd-balance. Под названием COBS (System for Coordination, Balance and Sensorimotor Effects — система для координации, равновесия и сенсомоторики) систему предлагала в своём каталоге оборудования для биомеханической диагностики и терапии немецкая компания Physiomed Elektromedizin. Функции и цифры, отмеченные как данные производителя, относятся к текущей версии mtd-balance; точный состав поставки уточняйте при заказе.

Назначение

По назначению, указанному в документации к комплексу, COBS предназначен для диагностики и активной реабилитации:

• нарушений равновесия;
• патологии опорно-двигательного аппарата;
• патологии центральной и периферической нервной системы;
• нарушений работы зрительного и вестибулярного анализаторов и проприорецепции;
• последствий повреждений конечностей;
• а также для тренировки с использованием повседневных движений.

Систему применяют в физической и реабилитационной медицине, лечебной физкультуре, эрготерапии и спортивной медицине: в стационарах, реабилитационных центрах, амбулаторных отделениях и учреждениях для пожилых людей.

Как работает платформа

Пациент встаёт на две измерительные плиты, садится на стул, поставив на них ноги, или выполняет движение: приседание, шаг на ступень, перенос веса, прыжок. Датчики фиксируют силу, приложенную перпендикулярно каждой плите. Контроллер передаёт данные в компьютер, и программа обрабатывает их в реальном времени.

• В режиме измерения результат выводится в виде графиков «сила — время», по отдельности для левой и правой ноги; дополнительно доступна диаграмма «сила — перемещение».
• В режиме тренировки пациент управляет игровым заданием на экране, перенося вес; движение тут же отражается на мониторе изображением и звуком.
• Результаты измерений и тренировок сохраняются в карточке пациента и доступны для сравнения и печати.

Производитель подчёркивает, что mtd-balance — не классический постурограф, а многофункциональная двойная платформа. Равновесие, устойчивость и симметрию опоры на ней измерить можно, но область применения шире: от равновесия сидя до сложных движений и анализа прыжка.

Измерения

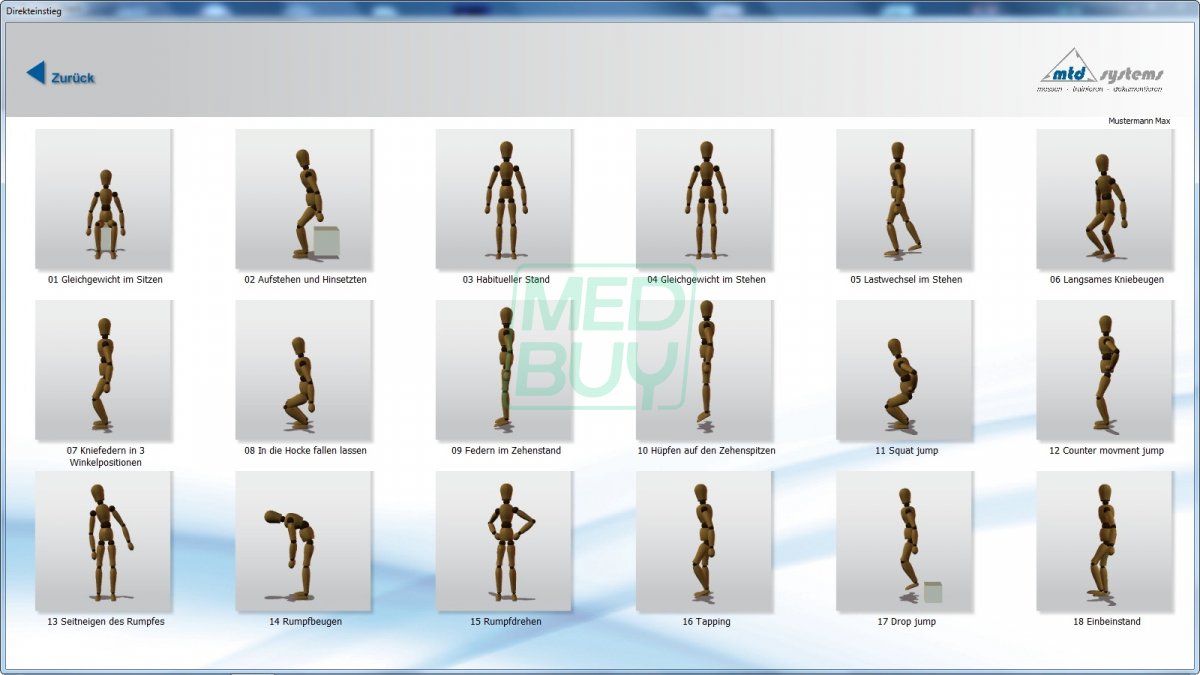

В текущей версии программы, по данным производителя, предустановлено 19 режимов измерения, можно создавать и собственные. Перед стартом каждое задание поясняется пациенту и специалисту на схеме. Примеры заданий:

• равновесие стоя на двух ногах и стоя на одной ноге;
• равновесие сидя;
• перенос веса вправо-влево и с носков на пятки;
• приседание и пружинящие движения в коленях;
• шаг на ступень;
• подъём на носки, подпрыгивания на носках, прыжки.

По результатам оценивают симметрию движения, способность нагружать каждую ногу, силу, прыжковую силу, координацию, равновесие во фронтальной и сагиттальной плоскостях, а также реакцию, антиципацию (способность предвосхитить событие и заранее начать движение) и когнитивные функции при выполнении двигательных задач. Для сравнения на экран выводится до четырёх кривых одновременно, например до и после курса или левая и правая сторона.

Тренировка с обратной связью

Тренировка строится как набор задач, которые пациент решает своими движениями: решает игровые и логические задания на экране, управляя ими переносом веса. Игровые задания подстраиваются под возможности пациента, а специалист может составить и сохранить собственный план тренировок с нужными параметрами.

Простая наглядная подача задания позволяет заниматься и многим пациентам с когнитивными нарушениями. Есть упражнения со звуковой обратной связью, которые выполняют с закрытыми глазами, — для тренировки ощущения положения тела. После пробного занятия под контролем специалиста пациент может тренироваться по сохранённому плану самостоятельно, а программа сама записывает ход занятия.

Документация

Программа автоматически сохраняет все измерения и тренировки: дату, время и длительность занятия, цель, объём работы, число ошибок, версии плана тренировок. Данные показываются таблицей или графиком и распечатываются вместе с заметками специалиста, а результаты измерений можно экспортировать в текстовый файл для научной обработки. Это объективная основа для контроля динамики реабилитации и мотивации пациента на длительном курсе.

Области применения

• Неврология: состояние после инсульта, черепно-мозговой травмы и гипоксического поражения мозга, болезнь Паркинсона, рассеянный склероз, детский церебральный паралич, периферические парезы. Часть упражнений выполняется сидя.
• Ортопедия и травматология: состояние после эндопротезирования, пластики крестообразной связки и переломов, артрозы, боли в спине, восстановление после иммобилизации.
• Гериатрия: оценка риска падений и тренировка для их профилактики, тесты на выполнение двойных задач, силы и координации.
• Спорт: анализ прыжка, измерения быстроты, силы отдельных суставов и функциональной силы в сложных движениях, восстановление после спортивных травм.

Комплектация

Базовый комплект по документации к комплексу:

• контроллер с серийным номером и блок питания;
• блок обработки сигналов на два входа;
• программное обеспечение COBS;
• датчик силы B (измерительная плита) — 2 шт.;
• основание платформы;
• поручни — 2 шт.;
• набор соединительных кабелей для датчиков B — 4 шт.;
• стойка для дополнительного оборудования;
• инструкция по эксплуатации.

Дополнительные принадлежности (по заказу):

• гониометр с ремнями — для работы с углом в суставе во время упражнений;
• датчик силы P («мяч») с кабелями — для измерения и тренировки усилия рук и ног в отдельных движениях;
• малая платформа: датчик силы L, малое основание, сумка для транспортировки, кабели;
• датчики силы для тренажёров типа «жим ногами» и «разгибание/сгибание в суставе» — по 2 шт.;
• дополнительные датчик B и поручень, блоки обработки сигналов на один и два входа, блок переключения между датчиками;
• набор ремней и ремни для растяжения;
• кушетка и кресло для пациента, специальные ступень и стул для тренировок;
• персональный компьютер, монитор, цветной принтер, сетевой удлинитель.

Обслуживание

Регулярного технического обслуживания платформа не требует. Рабочие поверхности датчиков очищают средствами для мытья полов, остальные поверхности — жидкими или распыляемыми чистящими средствами, не допуская попадания влаги внутрь. Платформа не предназначена для взвешивания, поэтому производитель не относит её к весам и не требует калибровки как весов. Точность пользователь может проверить сам, сравнив показания двух датчиков под одинаковым грузом в рабочих пределах установки (масса тела 30–100 кг): расхождение не должно превышать 1 %.

О производителе

Компания mtd-systems из Нойнбурга-форм-Вальд (Бавария) с 1995 года разрабатывает и выпускает системы для измерения, тренировки и документирования двигательных функций в медицине и спорте. Двойная платформа mtd-balance представлена в 2000 году, нынешнее программное обеспечение Physiofeedback NX и обновлённый дизайн платформы — в 2011 году. Помимо платформы, в линейке есть силовой датчик mtd-feedbackball (у Physiomed он предлагался под названием COBS Ball) и модуль обратной связи для встраивания в тренажёры.
