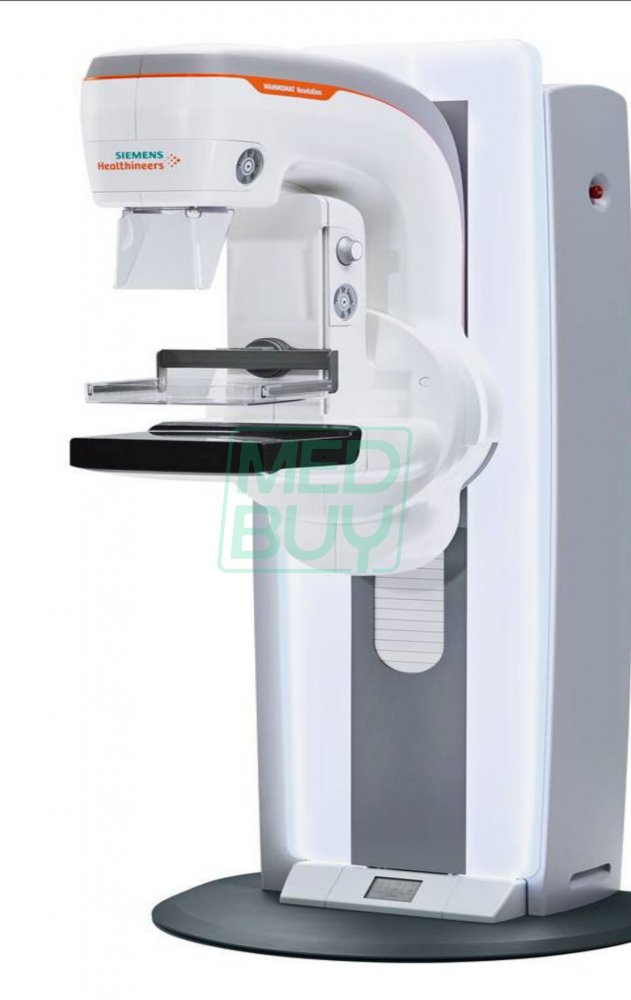

Маммограф Siemens MAMMOMAT Revelation

MAMMOMAT Revelation — цифровая маммографическая система производства Siemens Healthcare GmbH (Германия) для маммографических обследований, скрининга, диагностики, биопсии и процедур в двухэнергетическом режиме под наблюдением обученного медицинского персонала; маммограммы интерпретируются как по плёнке для печати, так и по изображению на экране рабочей станции.

Конструкция

Рентгеновская трубка P40 с вращающимся вольфрамовым анодом и бериллиевым окном имеет большое фокусное пятно 0,3 (номинальная мощность 5 кВт, ток до 190 мА при напряжении до 26 кВ) и малое фокусное пятно 0,15 (0,85 кВт, ток до 34 мА при 25 кВ); номинальное напряжение трубки — 49 кВ, диапазон напряжения генератора — 23–35 кВ и 45–49 кВ с шагом 1 кВ. Теплоёмкость узла трубки — 1 800 000 Дж (2 430 000 HU), теплоёмкость анода — 120 000 Дж (162 000 HU), масса блока трубки — 22,4 кг.

Для стандартной 2D-маммографии используется комбинация анод/фильтр W/Rh (вольфрам/родий, 50 мкм), для контрастной маммографии TiCEM — W/Ti (вольфрам/титан, 1,0 мм). Защитный экран оператора имеет размеры 854×2157 мм при свинцовом эквиваленте 0,50 мм Pb (0,30 мм Pb для установки на тележку).

Технология и качество изображения

Плоский детектор размером 35,92×34,65×4,5 см и массой 7,5 кг формирует изображение в области 23,94×30,46 см с пикселем 85 мкм, аналого-цифровым преобразованием 16 бит и максимальным размером матрицы 2816×3584. Пространственное разрешение — не менее 5,8 линии/мм при 28 кВ, DQE — более 60% при 1 линии/мм и более 20% на частоте Найквиста; расстояние фокус-детектор — 65 см, время между экспонированиями — около 25 секунд.

Автоматический контроль экспонирования (AEC) поддерживает плотность изображения в пределах ±15% от среднего значения на всех доступных напряжениях; на рабочей станции можно выбрать один из пяти уровней дозы. Опция TiCEM (Titanium Contrast Enhanced Mammography) выполняет для каждой проекции два экспонирования с разной энергией и требует отдельной лицензии; отдельно доступна опция томосинтеза с программами Insight 2D и Insight 3D для представления синтезированных изображений, а также опция Insight Breast Density для оценки плотности железы.

Клинические применения

Система предназначена для визуализации ткани молочной железы, сосудов и мягких тканей, образцов после мастэктомии, имплантатов, биопсийных игл, маркеров и зажимов; подходит для обследования любых групп пациентов, включая проведение скрининга и диагностики.

Рабочий процесс и сервис

Рабочая станция построена на процессоре Intel Core i3-10100E (4 ядра, 3,2 ГГц, 32 ГБ ОЗУ) с диском на 4 ТБ (3,5 ТБ доступно для изображений), что соответствует хранению около 175 000 обычных изображений или 2300 исследований томосинтеза; операционная система — Windows 10 с приложениями на основе syngo.

Другие изделия линейки маммографии бренда — MAMMOMAT B.brilliant и MAMMOMAT Fusion, раздел каталога — маммографы Siemens.
