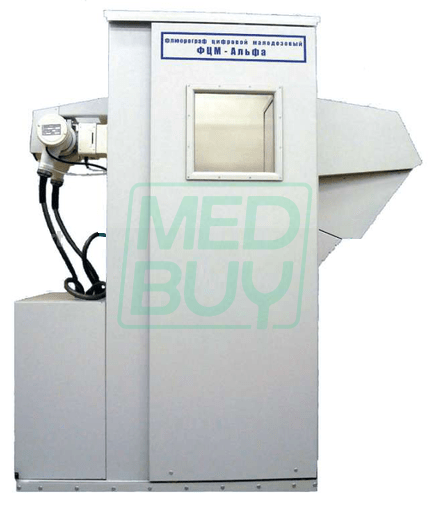

Флюорограф цифровой малодозовый ФЦМ-Альфа 2К Пони

Флюорограф цифровой малодозовый ФЦМ-Альфа 2К предназначен для проведения массовой флюорографии грудной клетки пациента в положении стоя в прямой и боковой проекциях, производства черепных снимков и исследования позвоночника при минимально возможной лучевой нагрузке.

Основной областью применения аппарата является рентгенографическое обследование населения в больницах, клиниках, рентгеновских кабинетах и других лечебных учреждениях. Флюорограф ФЦМ-Альфа 2К обеспечивает производство до 60 обследований в час.

Флюорограф обеспечивает получение высоких параметров качества цифрового изображения и визуализации за счет новой оптической системы, цифровой CCD камеры спроектированной базе крупноформатной ПЗС матрицы повышенной чувствительности и применения редкоземельного люминесцентного экрана, что обеспечивает более высокую чувствительность по сравнению с пленочными камерами моделей КФ-400, КФ-70, КФ-110.

ФЦМ-Альфа 2К зарегистрирован в Федеральной службе по надзору в сфере здравоохранения и социального развития Российской Федерации и может применяться в медицинской практике на территории России — регистрационное удостоверение Федеральной службы по надзору в сфере здравоохранения и социального развития № ФСР 2009/05372 от 05 мая 2010 г.

Аппарат имеет санитарно-эпидемиологическое заключение о соответствии санитарным нормам и правилам Департамента Госсанэпиднадзора Министерства здравоохранения и социального развития Российской Федерации № 77.99.27.944.Д.007280.06.09 от 24 июня 2009 г. Имеет сертификат соответствия № РОСС RU. ИМ 02. В16417 от 24 сентября 2009 г.

ФЦМ-Альфа изготавливается в трех модификациях: ФЦМ-Альфа 2К, ФЦМ-Альфа 4К и ФЦМ-Альфа 4КР. Модель ФЦМ-Альфа 2К комплектуется цифровой камерой КРЦ 2К с разрешением 2,5/2,2 парлин/мм.

Флюорограф ФЦМ-Альфа в стандартной поставке состоит из частей:

• Защитная кабина с подъёмником — 522,5 кг
• Излучатель с диафрагмой — 42 кг
• РПУ — 160 кг
• УФИ — 55 кг
• АРМ 1 — 70 кг
• АРМ 2 (опционально) — 65 кг

Отличительные эксплуатационные особенности

Рентгенозащитная кабина флюорографического аппарата обеспечивает защиту от рассеянного излучения медперсонала. Для удобства обслуживания имеется электромеханический привод открывания и закрывания дверей с автоматическим управлением (при необходимости дверь можно открывать и закрывать вручную). Для защиты гонад и щитовидной железы обследуемого в кабине флюорографа устанавливаются подвижные фартук-экраны, которые придвигается к пациенту во время снимка.

Перемещение пациента на лифте-подставке (вверх-вниз) осуществляется с помощью бесшумного электромеханического привода. Дополнительно в комплект аппарата может входить съемная подставка-скамеечка, используемая при снимках детей (опция по требованию заказчика).

В аппарате использована рентгеновская трубка с вращающимся анодом, который имеет большую теплоемкость и излучающую поверхность. Это позволяет проводить серии снимков без перегрева анода и существенно повышает пропускную способность аппарата.

Флюорограф не имеет корректора сети и не требует подстройки под сеть. Аппарат может нормально работать с сетями, сопротивление которых не превышает 0,4 Ом.

Флюорограф ФЦМ-Альфа 2К стационарного размещения, может подключаться к трёхфазной сети общего пользования частотой 50 Гц, номинальным напряжением 380 В или однофазной сети общего пользования номинальным напряжением 220 В. Флюорограф размещаемый на мобильных транспортных средствах может подключаться к однофазной сети общего пользования номинальным напряжением 220 В. Отклонение напряжения, не связанное с работой аппарата, в пределах + 10%. Сопротивление сети не более 0,4 Ом.

Мощность, потребляемая стационарным флюорографом при рентгенографии не более 35 кВА, флюорографом на мобильных транспортных средствах — 2 кВА.

Размер флюорографического экрана в применяемых камерах 395×395 +5 мм, что гарантирует получение снимков всего легочного поля пациента.

Применение регулируемой диафрагмы, без верхней шторки, позволяет при любой степени диафрагмирования получить на снимке верхнюю часть легких пациента. Правильная установка шторок диафрагмы снижает дозу облучения за счет ограничения неинформативной зоны изображения.

Установка шторок проводится оператором рукоятками управления шторок и контролируется по световому полю формируемым световым центратором диафрагмы.

Паспортные режимы флюорографа заданы таким образом, чтобы трубка работала с недогрузкой для повышения надежности работы аппарата.

Для дезинфекции воздуха дополнительно предусмотрена установка бактерицидной лампы.

Применение в ФЦМ-Альфа 2К среднечастотного (или высокочастотного) рентгеновского питающего устройства позволяет существенно снизить пульсации напряжения на рентгеновской трубке, увеличивая тем самым срок службы и улучшая точность поддержания анодного напряжения до 2% при всех дестабилизирующих факторах.

В составе флюорографа предусмотрена камера видеонаблюдения за состоянием и положением пациента при обследовании.

Удачным решением стало применение автоматизированного рабочего места рентген-лаборанта АРМ-1 в виде интерактивного пульта управления, что позволяет:

• Управлять питающим устройством РПУ флюорографа
• Управлять параметрами экспозиции
• Вести регистрацию количества пациентов
• Просматривать полученные цифровые рентгеновские изображения
• Базовый комплект автоматизированного рабочего места АРМ-1 на базе ПЭВМ в составе КРЦ обеспечивает получение цифровых изображений и твердых копий на рабочем месте сразу после окончания обследования (для КРЦ 2К- не более 5 сек.)

Для более эффективной и удобной работы врача-рентгенолога в комплект флюорографа может быть введено второе автоматизированное рабочее место АРМ-2, что позволяет производить обследование пациента (съемку) на АРМ-1, а диагностику (описание) на АРМ-2 одновременно или последовательно.

Программное обеспечение ПО Пони-Флюоро-Альфа отличается максимально возможной простотой интерфейса пользователя рентгенлаборанта, врача-рентгенолога. Для работы с системой не требуется специального компьютерного образования и обучения (для эффективной работы с программным обеспечением рекомендуется медицинскому персоналу пройти обучение на общеобразовательных компьютерных курсах). Все управляющие кнопки и иконки ПО на экране монитора имеют подсказки.

ПО Пони-Флюоро-Альфа обеспечивает следующие функциональные возможности:

• Организацию одного, двух и более автоматизированных рабочих мест (АРМ-1- рентгенолаборанта, АРМ-2-врача рентгенолога, АРМ-администратора и т. д.).
• По желанию потребителя последовательный либо параллельный режим работы АРМ-1 и АРМ-2 с целью сокращения времени диагностики снимка и удобства пользователя цифровой системой флюорографического аппарата.
• Автоматическую предварительную установку режимов съемки (кВ, mAс) с использованием органомических таблиц ПО, (рекомендованных предварительных установок условий экспозиции.).
• Автоматизированный расчет эффективной дозы, получаемой пациентом при обследовании, осуществляемый на основе методических указаний Госсанэпиднадзора МУК 2.6.1.1797–03 «Контроль эффективных доз облучения пациентов при медицинских рентгенологических исследованиях».
• Вывод на экран монитора АРМа одновременно 2-х и более снимков пациента.
• Создание оперативного, основного и долговременного (внешнего) архивов снимков и карт пациентов. Оперативный и основной архивы создаются на жестком диска компьютера АРМа и при его объеме 160 Гбайт в основном архиве может храниться до 180000 изображений в сжатом по специальному алгоритму виде. Долговременный (внешний) архив создается на записываемых лазерных дисках типа CD-RW емкостью 750–800 Мб (до 900 снимков пациентов) или DVD-RW емкостью 4.7 Гб (до 4500 снимков пациентов), либо на других внешних носителях.
• Поиск карты пациента по признакам, ввод изменений в карту, удаление пациентов из основной базы данных.
• Обмен информацией между АРМами в виде текстовых сообщений.
• Печать изображений и их фрагментов, сопровождающей текстовой информации на лазерном принтере, на лазерной мультиформатной камере и термопринтере;
• Экспорт данных в форматы DICOM 3.0, JPEG.

Площадь, необходимая для установки ФЦМ-Альфа 2К, значительно меньше, чем требуемая для флюорографов выпускаемых другими производителями, за счет наличия рентгенозащитной кабины.

Социально-экономический эффект

Лечебный эффект, достигаемый за счет внедрения аппарата, обеспечивается существенным повышением качества диагностики прежде всего туберкулеза и его форм при профилактических исследованиях населения и групп риска. Снижение лучевой нагрузки почти в 5 раз по сравнению с существующими лучевыми нагрузками при стандартной флюорографии, обеспечивается за счет применения новых высокочувствительных ССD камер, и делает исследование более безопасным.

Флюорограф ФЦМ-Альфа, оснащенный цифровой камерой КРЦ2К с разрешением 2,5 парлин/мм, рекомендуется размещать в лечебных центрах на стыке поликлиники и стационара для выявления доклинических форм туберкулеза и рака легкого. Флюорограф эффективен и для скрининговой диагностики туберкулеза при массовом обследовании населения.

Цифровая флюорография грудной клетки на флюорографе ФЦМ-Альфа 2К, в настоящее время, не заменяет результатов получаемых на спиральном КТ. Однако разрабатываемая фирмой Пони новая цифровая камера, работающая в импульсном режиме, позволяет получать серию ракурсных снимков (аналогия томографии) грудной клетки или резко снизить на порядок до 10–15 раз дозовую нагрузку на один снимок при обследовании детей (КРЦ 4КР — импульс).

С учетом конструктивных особенностей, флюорограф может быть легко в дальнейшем модернизирован под установку новой цифровой камеры.
