Как проходит бодиплетизмография: протокол исследования шаг за шагом

Почему протокол исследования имеет значение

Бодиплетизмография — метод, результат которого сильно зависит от того, насколько правильно проведён сам тест, а не только от точности прибора. Слишком быстрое или слишком редкое дыхание во время измерения, неплотно сжатые губы вокруг загубника, закрытие заслонки не на нужной фазе дыхания — любая из этих ошибок способна исказить измеренный объём лёгких сильнее, чем разница между приборами разных производителей.

Поэтому у метода есть подробный международный протокол, который описывает буквально каждый шаг — от того, как инструктировать пациента, до того, с какой частотой он должен дышать против закрытой заслонки. Действующая версия — технический стандарт Европейского респираторного общества и Американского торакального общества (ERS/ATS) по измерению лёгочных объёмов, обновлённый в 2023 году. Разбираем его требования по шагам — это показывает, почему на точность влияет не только сам аппарат, но и обученность персонала и то, насколько прибор облегчает соблюдение протокола.

Инструктаж перед закрытием кабины

Ещё до того, как пациент садится в кабину, оператор объясняет и показывает на себе весь манёвр целиком: как держать загубник, как закрыть нос зажимом, как дышать при закрытой заслонке. По актуальному стандарту это не формальность, а обязательный шаг — пациенту дают потренировать дыхательный манёвр вне кабины, пока он не начнёт выполнять его уверенно.

Отдельно отрабатывается техника поддержки щёк: во время частого дыхания против закрытой заслонки пациент должен плотно прижимать ладони к щекам, не поднимая при этом локти. Это не мелкая деталь: поддержка щёк заметно снижает влияние высокой частоты дыхания на точность измерения, особенно у пациентов с обструкцией бронхов, у которых погрешность от «гуляющих» щёк выражена сильнее. На протяжении всего манёвра губы должны образовывать плотное уплотнение вокруг загубника — малейшая утечка воздуха мимо губ обесценивает попытку.

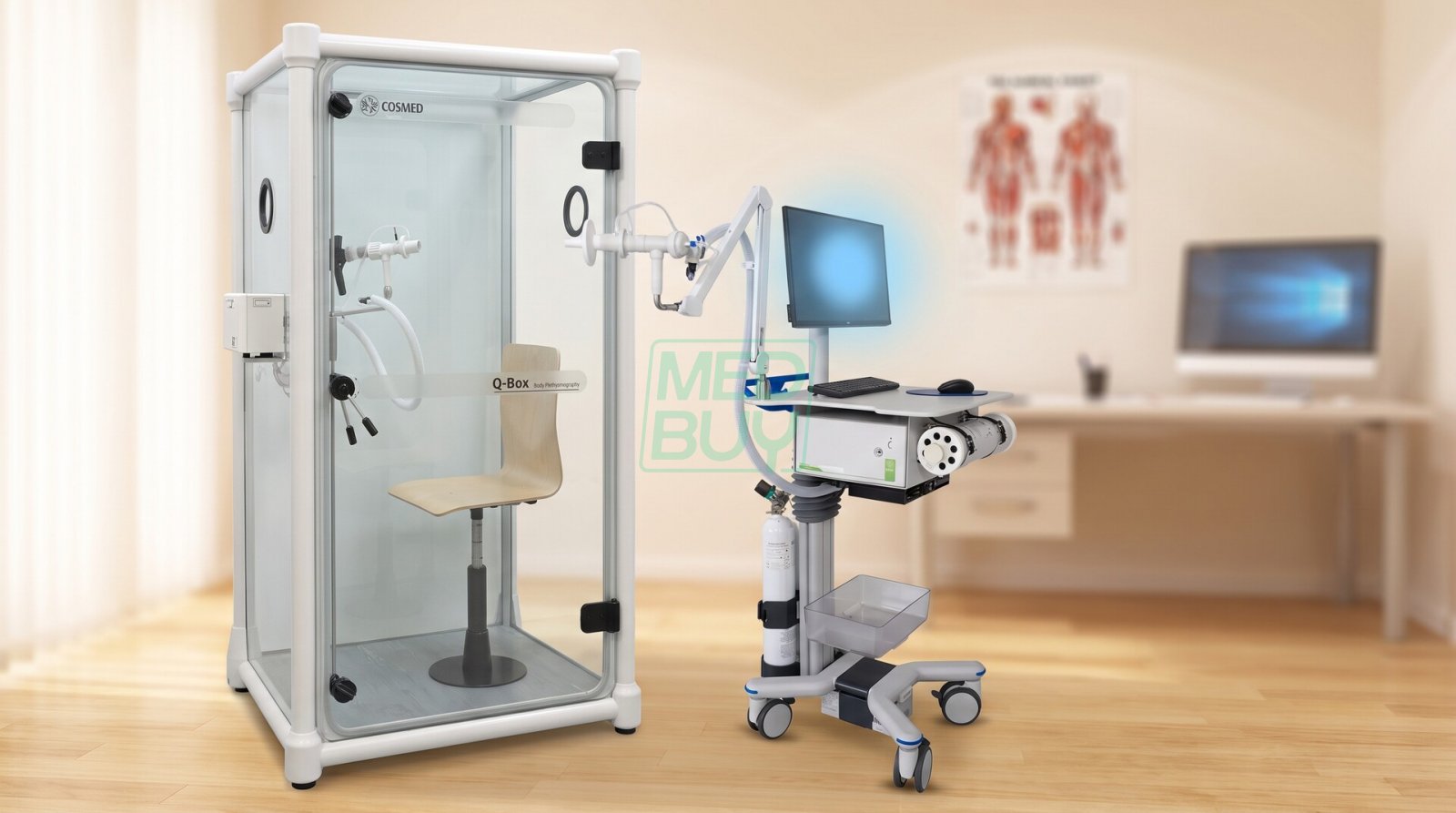

После закрытия двери: термостабилизация

Когда пациент занял место в кабине и дверь закрыта, начинается не измерение, а период термостабилизации — обычно от 30 секунд до двух минут. За это время температура воздуха внутри герметичной кабины выравнивается с учётом того, что выдыхаемый пациентом воздух теплее и влажнее воздуха кабины. Пока температура не стабилизируется, любое измерение будет систематически смещено — это прямое следствие того, что метод основан на законе Бойля, где играет роль именно объём и давление газа при заданной температуре.

Одновременно пациент дышит спокойно, обычным для себя образом, пока не установится стабильный уровень дыхания в конце спокойного выдоха — тот самый уровень функциональной остаточной ёмкости, от которого дальше будет отсчитываться манёвр учащённого дыхания.

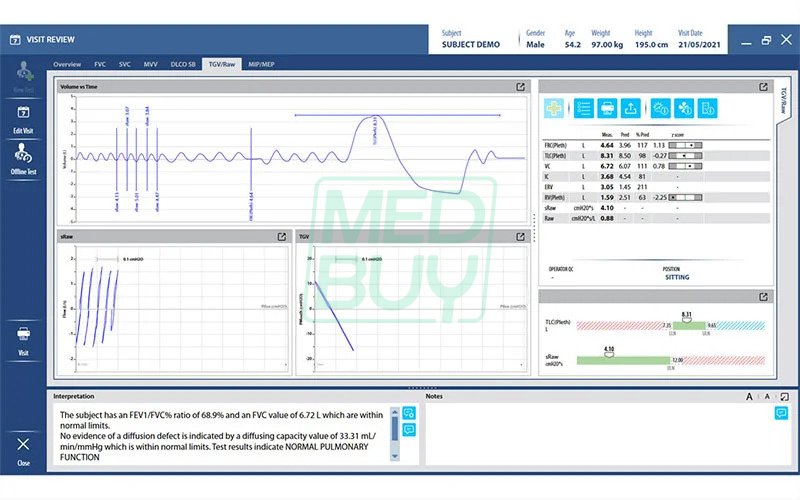

Манёвр учащённого дыхания и измерение объёма

Когда дыхание пациента стабилизировалось, врач на короткое время закрывает заслонку — строго в конце спокойного выдоха, на уровне функциональной остаточной ёмкости, а не в произвольный момент дыхательного цикла. Ошибка здесь — частая причина, по которой попытку приходится признавать технически непригодной: если заслонка закрылась не на нужной фазе, расчёт объёма получится некорректным.

Дальше пациент выполняет лёгкие частые дыхательные движения — «панты» — против закрытой заслонки, примерно 2–3 секунды, в темпе 0,5–1 герц, то есть 30–60 дыхательных циклов в минуту. Слишком частое дыхание, свыше 1,5 герц, увеличивает погрешность измерения; слишком редкое, ниже 0,5 герц, затрудняет работу компенсирующего контура прибора. После панты пациент делает полный вдох (инспираторную ёмкость), сразу переходящий в медленную жизненную ёмкость лёгких — эта связка нужна, чтобы затем корректно рассчитать общую ёмкость лёгких.

Отдельный манёвр для бронхиального сопротивления

Бронхиальное сопротивление (Raw) измеряют отдельным манёвром, а не одновременно с лёгочными объёмами, — и это осознанное требование протокола, а не техническое ограничение оборудования. Оптимальная частота дыхания для измерения объёма (0,5–1 Гц) и для измерения сопротивления (1,5–2 Гц, то есть 90–120 циклов в минуту) заметно различается: если попытаться измерить оба параметра в одном манёвре, ни один из них не будет измерен на своей оптимальной частоте. Кроме того, каждая лишняя секунда с загубником во рту увеличивает риск утечки воздуха мимо губ, которая портит именно точность измерения объёма.

Поэтому для Raw используют отдельный манёвр с открытой (не закрытой полностью) заслонкой, дыхательным объёмом 50–150 мл, и берут медиану нескольких технически приемлемых циклов — обычно из пяти выполненных отбирают не менее трёх качественных.

Сколько попыток нужно и как оценивают их качество

Одной попытки недостаточно ни для объёма, ни для сопротивления — протокол требует от 3 до 5 технически приемлемых манёвров учащённого дыхания для измерения ВГО. Приемлемой считается попытка со стабильным, воспроизводимым уровнем дыхания в конце выдоха; попытка с «гуляющим» уровнем ФОЕ относится к разряду «можно использовать при нехватке данных», но не к полноценно приемлемым; а любая попытка, где пациент начал частое дыхание до того, как заслонка закрылась, отбраковывается полностью — это прямая причина ошибки расчёта.

Итоговым результатом считают серию, где расхождение между полученными значениями функциональной остаточной ёмкости не превышает 5% (разница между наибольшим и наименьшим значением, делённая на среднее). Итоговую общую ёмкость лёгких рассчитывают как сумму остаточного объёма и наибольшей из полученных технически качественных инспираторных ёмкостей. Оператор при этом визуально проверяет, как программа провела касательную линию на графике «давление–поток» для каждой попытки, и вручную корректирует её, если автоматическое построение выглядит ошибочным, — то есть даже в полностью автоматизированной системе финальная проверка остаётся за специалистом.

Контроль качества самого оборудования

Протокол предъявляет требования не только к тому, как проводят тест, но и к тому, как часто проверяют сам прибор.

• Ежедневно — калибровка датчика давления во рту и калибровка сигнала давления в кабине объёмным сигналом сопоставимой амплитуды и частоты с реальным тестом.
• Ежемесячно (а также после обновления программного обеспечения или при подозрении на неисправность) — проверка точности с помощью эталонного объёма, «модели лёгкого»: результат должен укладываться в погрешность 50 мл или 3%.
• Ежемесячно — измерение у «биологических контролей»: не менее двух здоровых некурящих сотрудников, минимум 5–6 (в идеале 10) измерений, чтобы получить среднее значение, стандартное отклонение и коэффициент вариации. Целевой коэффициент вариации для общей ёмкости лёгких и функциональной остаточной ёмкости — менее 5%.

Для клиники это не бюрократическая формальность, а прямой критерий доверия к результатам: если оборудование не проходит такой контроль регулярно, результаты теста нельзя считать надёжными вне зависимости от того, насколько строго соблюдался протокол во время самого исследования пациента.

Сколько длится исследование целиком

С учётом инструктажа, термостабилизации и нескольких повторов манёвра вся процедура бодиплетизмографии занимает от 10 до 20 минут. Если в рамках того же визита проводят ещё и спирометрию, диффузионный тест или пробу с бронходилататором, время визита увеличивается пропорционально — но сама термостабилизация кабины выполняется один раз, а не при каждом отдельном тесте.

Что берёт на себя современное оборудование

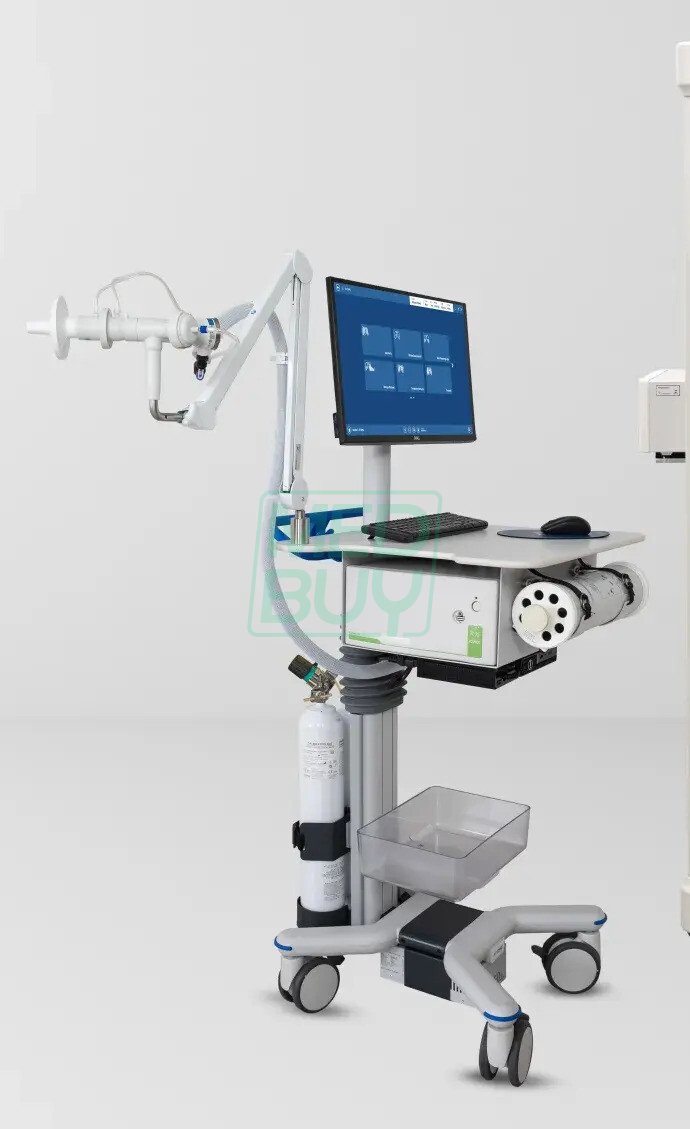

Строгость протокола — одна из причин, по которой конструкция прибора и программного обеспечения напрямую влияет на качество результата. У Cosmed Q-box, например, держатель загубника с регулировкой по высоте и быстрым освобождением помогает точнее посадить пациента и сохранить нужное положение на протяжении всего теста; быстрая калибровка и стабилизация сокращают время термостабилизации между пациентами; программное обеспечение OMNIA в реальном времени показывает оператору качество каждой попытки и не даёт незаметно принять технически неприемлемый манёвр за годный. У прибора также есть режим симуляции, в котором пациента можно потренировать проходить манёвр на экране до начала настоящего измерения — это прямое воплощение требования протокола об обязательной тренировке перед закрытием кабины.

Для педиатрических и ослабленных пациентов, которые не могут выполнить активный манёвр учащённого дыхания по всем правилам, предусмотрены альтернативные способы оценки. Методика форсированных осцилляций (FOT) пропускает через дыхательные пути слабый колебательный сигнал и по нему рассчитывает сопротивление и реактивное сопротивление дыхательной системы при обычном спокойном дыхании, без активного участия пациента. Методика окклюзии дыхательных путей (Rocc/Rint) — ещё один вариант с минимальным требуемым сотрудничеством, основанный на кратковременном перекрытии потока во время спокойного дыхания. У Cosmed Q-box оба варианта доступны как опциональные модули к базовой конфигурации.

Мнение эксперта

Когда клиника выбирает бодиплетизмограф, часто смотрят только на характеристики кабины — объём, материал стенок, ширину двери. Но качество результата в этом исследовании определяется в равной степени протоколом и обучением персонала. Я всегда рекомендую заказчикам уточнять у поставщика, как именно программное обеспечение помогает оператору соблюдать протокол: показывает ли оно качество каждой попытки в реальном времени, предупреждает ли о нарушении темпа дыхания, есть ли встроенный режим тренировки для тревожных пациентов.

Это особенно важно для отделений с высоким потоком пациентов и с молодым или часто меняющимся персоналом функциональной диагностики. Прибор, который явно подсказывает оператору, что попытка не годится, и не даёт случайно принять её как основную, экономит гораздо больше времени и снижает число ошибочных заключений, чем формально более широкая кабина.

Частые вопросы

Почему бодиплетизмографию иногда приходится повторять несколько раз за визит?

Протокол требует от 3 до 5 технически приемлемых манёвров подряд, чтобы результат считался достоверным. Если попытки получаются нестабильными — например, пациент случайно поменял уровень дыхания в конце выдоха, — оператор просит повторить манёвр, пока не наберётся достаточно качественных попыток.

Почему объём и сопротивление дыхательных путей измеряют разными манёврами?

У них разная оптимальная частота дыхания — для объёма это 0,5–1 Гц, для сопротивления 1,5–2 Гц. Совмещение в одном манёвре ухудшило бы точность обоих показателей.

Зачем нужна пауза после закрытия двери кабины перед началом теста?

Это время термостабилизации — воздух внутри кабины должен выровняться по температуре с учётом того, что дыхание пациента его греет и увлажняет. Без этого расчёт объёма по закону Бойля будет неточным.

Как часто нужно проверять сам прибор, а не только результат теста пациента?

По действующему стандарту — ежедневная калибровка датчиков, ежемесячная проверка точности эталонным объёмом и ежемесячные измерения у здоровых «биологических контролей» с расчётом коэффициента вариации.

Может ли оператор ошибиться, даже если прибор полностью автоматический?

Да, и протокол это учитывает: даже при автоматическом построении графика оператор обязан визуально проверить, как программа провела расчётную линию для каждой попытки, и скорректировать её вручную, если видит ошибку.

Вывод

Точность бодиплетизмографии определяется не только характеристиками кабины, но и тем, насколько строго соблюдён протокол исследования — от инструктажа пациента до регулярного контроля качества самого оборудования. Действующий стандарт ERS/ATS 2023 года детально описывает каждый шаг именно потому, что отклонение от него заметно искажает результат.

При выборе оборудования для отделения функциональной диагностики стоит обращать внимание не только на объём и материал кабины, но и на то, как программное обеспечение помогает оператору соблюдать протокол и проходить регулярный контроль качества. Актуальные модели, включая Cosmed Q-box, собраны в разделе бодиплетизмографы.
