Кровать лечебно-ожоговая и противопролежневая КМ-05-01 САТУРН-90 Ритм

Кровать лечебно-ожоговая и противопролежневая КМ-05-01 «САТУРН-90» — флюидизирующая кровать российского производства. Пациент лежит на слое стеклянных микрошариков, через который снизу продувается подогретый и очищенный воздух. Под действием потока шарики переходят в псевдокипящее состояние и ведут себя как жидкость, и тело погружается в эту среду. По данным производителя, гидростатическое давление на тело при погружении на глубину 20 см составляет 20 мм рт. ст.

КМ-05-01 — одно из двух исполнений кровати КМ-05, без подъемника: ванна 2200 × 820 мм (внутренний размер), масса пациента до 150 кг. Исполнение со встроенным подъемником и весами — КМ-05-02, детская модель с укороченной ванной — КМ-06. Кровати выпускает ООО «Ритм» (Екатеринбург), которое работает на рынке медицинской техники с 1991 года; по данным компании, в России эксплуатируются более 300 ее лечебно-ожоговых и противопролежневых кроватей.

Назначение

Производитель указывает, что кровать предназначена для лечения ожоговых больных, больных с травматологическими, нейрохирургическими, онкологическими заболеваниями, больных с синдромом Лайелла, а также используется как противопролежневый аппарат.

Основное место применения — ожоговые отделения, где лечат пациентов с обширными и глубокими ожогами. По данным производителя, для лечения и предотвращения пролежней кровать может использоваться в отделениях травматологии, нейрохирургии, неврологии, реанимации и интенсивной терапии, онкологии и в других подразделениях, где пациенты длительное время находятся в вынужденном фиксированном положении.

Принцип работы и устройство

Воздух подает нагнетатель с номинальным расходом 108 м³/ч (500 Вт). Нагреватель мощностью 750 Вт нагревает и осушает воздух и поддерживает заданную температуру. Водяное охлаждение кровати, по данным производителя, не требуется. На входе система очищает воздух сменным фильтром предварительной очистки класса G3 и фильтром высокой эффективности класса H13. Полимерный диффузор — плита флюидизации на дне ванны — распределяет поток по всей площади, и слой микрошариков «кипит» равномерно.

Среда флюидизации — стеклянные гидрофобизированные микрошарики МШГС 50-160: сферические частицы размером 50–160 мкм из щелочно-натриевого стекла с гидрофобной пленкой на основе кремнийорганического полимера. Заправка — 600 кг плюс 30 кг в ЗИП для досыпки. Водная вытяжка микрошариков имеет щелочную реакцию (pH 9); по данным производителя, щелочная среда подавляет рост микробов в воздухе вокруг пациента и в самих микрошариках без их извлечения из кровати. Регламентную деконтаминацию перед каждым новым пациентом это не заменяет.

От прямого контакта с шариками пациента отделяет фильтрующая простыня ПМФ-45.000 из полиэфирной ткани с ячейкой 35 мкм: она свободно пропускает воздух и выделяемые телом жидкости и удерживает микрошарики в ванне. Простыня крепится мягким резиновым профилем по верхнему ободу ванны, который заодно защищает пациента от ушибов.

Флюидизация запускается не более чем за 10–15 секунд, а прогрев массы стекла до 36 °C при температуре в помещении 25 °C занимает до 8 часов — это стоит учитывать при подготовке кровати к приему пациента.

Режимы и управление

• Температура среды микрошариков задается в диапазоне 26–40 °C с дискретностью 0,1 °C и поддерживается с погрешностью не более ±0,5 °C.
• Два режима работы — непрерывный и пульсирующий; в пульсирующем режиме регулируются длительность работы и паузы.
• Интенсивность флюидизации меняется плавно в обоих режимах.
• Пульт управления с жидкокристаллическим сенсорным экраном; кровать включается и выключается с пульта или ножной педалью.
• Функция СЛР и возможность немедленно прекратить флюидизацию для экстренного проведения процедур.
• Система самодиагностики напоминает персоналу о техническом состоянии узлов и помогает найти причину неисправности.

Защитные функции

• звуковая и световая сигнализация при превышении заданной температуры на 1,5 °C в непрерывном режиме и на 2,5 °C в пульсирующем;
• автоматическое отключение кровати с сигнализацией, если температура микрошариков поднимается выше 42 °C;
• аварийный датчик температуры;
• отключение нагревателя и нагнетателя при неисправности (обрыве цепи) датчика температуры;
• отключение нагревателя при несанкционированной остановке нагнетателя;
• индикаторы ресурса диффузора и фильтра высокой эффективности.

Конструкция

• ванна овальной формы; высота борта от пола — 933 мм в нижнем положении колесной стойки (диапазон регулировки стойки — 27 мм);
• балканская рама с подвесной рукояткой-треугольником, стойка-держатель для инфузионных емкостей (допустимая нагрузка — 3 кг) и столик для принадлежностей (до 10 кг);
• откидные ограждения;
• сито на дне ванны для очистки микрошариков от агломератов и вибрационное сито для их просеивания;
• сливное отверстие для выгрузки микрошариков;
• колеса для перемещения по ровному полу, колесный тормоз и система горизонтирования.

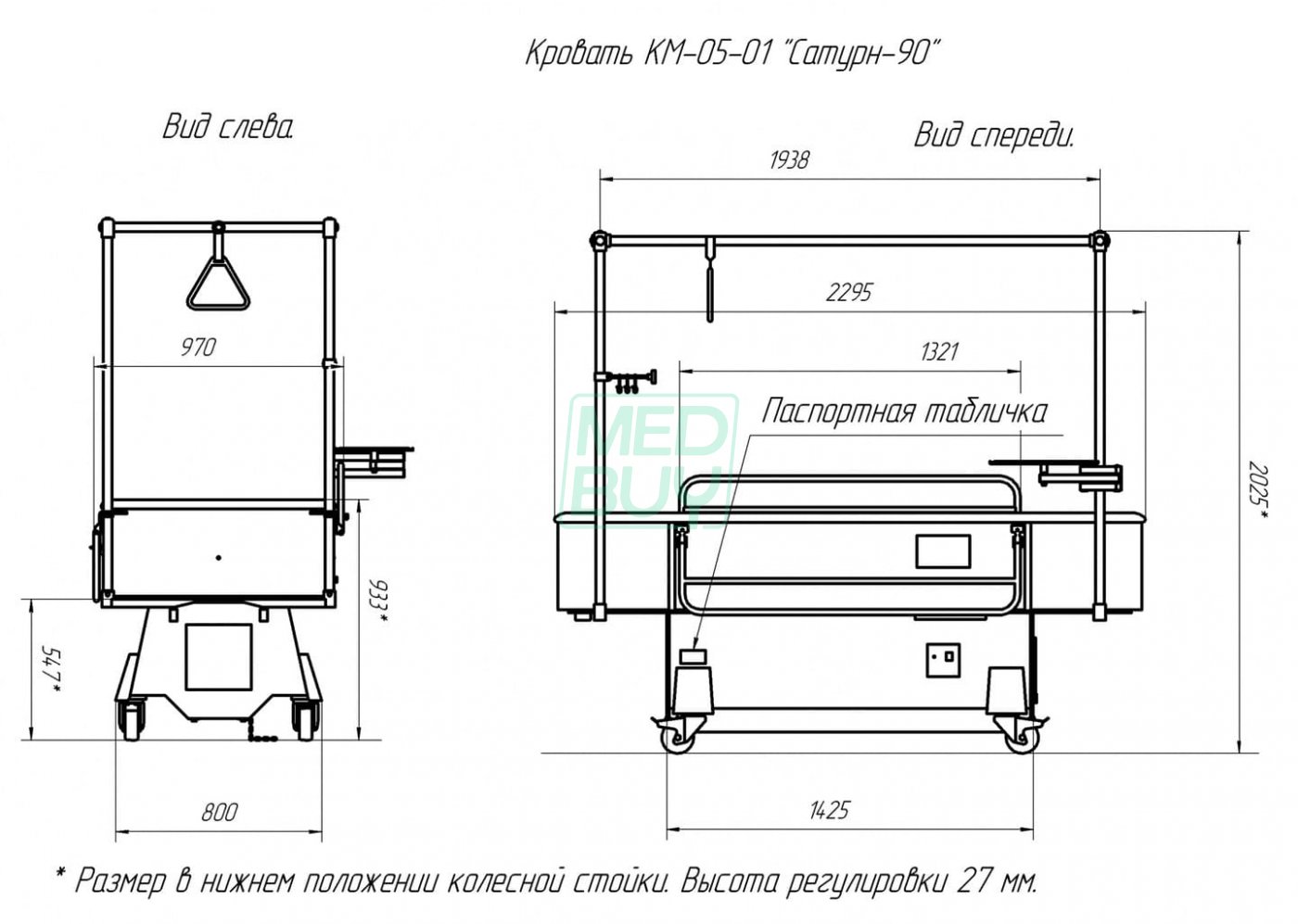

Габариты по сайту производителя — 2295 × 970 мм, высота с балканской рамой — 2025 мм в нижнем положении колесной стойки (в технической информации указаны длина 2283 мм и высота 2050 мм); снаряженная масса — не более 950 кг. Уровень звуковой мощности — не более 60 дБА.

Техническое обслуживание

Регламент производителя:

• не реже раза в неделю — замена фильтрующей простыни и ее ручная стирка в воде не горячее 40 °C (машинная стирка и отжим не допускаются), очистка микрошариков от агломератов донным ситом;
• каждые две недели — проверка воздушных фильтров, замена — раз в два месяца, а при тяжелых условиях эксплуатации — по мере загрязнения;
• не реже раза в месяц — деконтаминация микрошариков непрерывной работой кровати при 40 °C в течение 24–48 часов, проверка уровня микрошариков и досыпка из ЗИП;
• раз в шесть месяцев — полная выгрузка микрошариков, очистка диффузора, промывка диффузора и ванны этиловым спиртом;
• перед размещением каждого нового пациента — очистка от агломератов и деконтаминация (24–48 часов при 40 °C).

Микрошарики меняют, когда из-за загрязнения они теряют способность к флюидизации. Расходные материалы производителя: микрошарики МШГС 50-160 (упаковка по 30 кг, срок годности в упаковке — 5 лет), фильтрующие простыни ПМФ-45.000, фильтры предварительной и финишной очистки.

Поставка, запуск и условия эксплуатации

В комплект поставки входят кровать, микрошарики и ЗИП с документацией. Кровать перевозят в обрешетке, микрошарики — в опломбированных ведрах с герметичной крышкой. Запуск включает распаковку, установку, сборку, подключение представителем изготовителя, вывод на тепловой режим, демонстрацию работы и первичный инструктаж персонала.

Требования к помещению: температура 20–30 °C, относительная влажность не более 80 %, атмосферное давление 84–106,7 кПа, контур защитного заземления и евророзетка 220 В ±10 %, 50 Гц. Снаряженная масса кровати достигает 950 кг, поэтому место установки стоит согласовать заранее.

Гарантия производителя — 2 года. Нормативный срок службы, по данным ООО «Ритм», — 7 лет; при своевременном обслуживании и ремонте отдельные кровати работают до 20 лет. Производитель выполняет техническое обслуживание, текущий и капитальный ремонт кроватей «САТУРН-90» и поставляет расходные материалы. Другие модели линейки — в разделе противоожоговые кровати Ритм (Сатурн-90).
