Тележки и каталки Medin для стационара: внутрикорпусные ТМ, каталки для перевозки пациентов и каталка для душа

Тележки и каталки Medin для стационара: три разных класса мобильного оснащения

Medin — торговая марка ООО «Мединдустрия Сервис», производителя медицинской мебели и оборудования из Минского района Беларуси. Компания присутствует на рынке медицинского оборудования с 2000 года, её система менеджмента качества сертифицирована по ISO 9001:2015 и EN ISO 13485:2016, а продукция имеет право маркировки CE — подтверждение соответствия директивам Евросоюза. За линейкой стоят собственное конструкторское бюро и производственная площадка около 8000 м² примерно с 250 сотрудниками; оборудование Medin поставляется не только в Беларусь и Россию, но и в Украину, Казахстан, Узбекистан, Молдову, страны Балтии, Польшу, Болгарию, Румынию, а также в Египет, Сирию, Индонезию, Индию, Пакистан, Алжир, Камерун и другие страны — всего экспорт охватывает 37 государств.

В подборку вошли 22 позиции мобильного оснащения Medin для стационара, которые распадаются на три группы, разные по назначению и по конструкции. Первая — внутрикорпусные функциональные тележки серии ТМ: тумбочки на колёсах с ящиками и навесными приспособлениями для хранения и перемещения медикаментов, инструментов и расходных материалов внутри кабинета или между кабинетом и постом. Вторая — каталки для перевозки пациентов: это уже не тумбочка, а транспортная каталка с изменяемой по высоте панелью, откидными боковыми ограждениями и, у части моделей, регулируемым по секциям ложем — от лёгкой каталки-носилок ТБ-01 до реанимационных тележек серии Медин-Элпис. Третья группа — каталка для душа ТБПУ, узкоспециализированная модель для мытья тяжелобольных и пациентов с ограниченной подвижностью.

Внутрикорпусные тележки серии ТМ: сравнение по назначению

Тележки серии ТМ построены на общей конструктивной платформе: каркас из конструкционных углеродистых сталей и алюминиевого профиля с полимерным покрытием, детали из ABS-пластика, обрезиненные поворотные колёса (у большинства моделей два из четырёх — с тормозом) и универсальные боковые направляющие для навесных приспособлений с регулировкой по высоте. У подавляющего большинства моделей серии повторяются одни и те же предельные нагрузки: до 50 кг на тележку в целом, до 10 кг на столешницу и на каждый ящик, до 5 кг на одну направляющую рейку для приспособлений. Различаются модели прежде всего по назначению — под конкретный кабинет или процедуру — и по числу и размеру ящиков. В ту же товарную категорию входят ещё два изделия за пределами серии ТМ — тележка для перевозки белья ТП-Б и ёмкость для использованного материала ПИМ-1; они добавлены в таблицу ниже для полноты обзора категории.

Модель	Назначение / кабинет	Габариты (ДхШхВ), мм	Ящики, шт	Масса, кг
ТМ-1	Процедурный кабинет, хранение медикаментов и инструментов	790×665×1540	2 малых + 1 большой	76
ТМ-2	Интенсивная терапия — со встроенным сетевым фильтром и реанимационной консолью	790×665×1540	2 малых + 1 большой	75
ТМ-3	Обход палат	780×655×890	2 малых + 1 большой	60
ТМ-4	Гипсование	780×655×950	2 малых + 1 большой	62
ТМ-5	Перевязки и гипсование	1080×655×950	2 малых + 1 большой	70
ТМ-6	Наркозная (анестезиологический кабинет)	780×655×890	2	60
ТМ-7	Наркозная, ящик увеличенного объёма	1080×655×890	2	70
ТМ-8	Гинекологический кабинет — инструментальная, со встроенным бактерицидным облучателем	705×665×1310	1 малый + 1 большой	90
ТМ-9	Гинекологический кабинет — приборная, под кольпоскоп	705×665×1310	2	85
ТМ-10	Реанимационная комплектация: консоль, инфузионная стойка, держатель баллона	780×655×890	2	64
ТМ-11	Эндоскопический кабинет	780×655×890	4	62
ТП-Б	Сбор и перевозка белья	1000×600×1000	мягкий влагонепроницаемый контейнер	25
ПИМ-1	Сбор использованного материала и отходов	Ø 440 × 850 (с ручкой)	ведро 15 л с крышкой	5

Тележки для гинекологического кабинета: инструментальная ТМ-8 и приборная ТМ-9

ТМ-8 и ТМ-9 — парные модели с одинаковыми габаритами 705×665×1310 мм, рассчитанные на оснащение одного гинекологического кабинета, но с разным содержанием: одна закрывает хранение инструментов и расходников, вторая — размещение диагностического прибора.

ТМ-8 — инструментальная тележка: в её составе предусмотрен инструментальный отсек, который обеззараживается встроенным медицинским бактерицидным облучателем открытого типа, четыре съёмных стаканчика из нержавеющей стали и лоток для расходных одноразовых материалов, а нижний выдвижной ящик оборудован двумя боксами для отходов. Верхний ящик запирается на замок. В комплект поставки также входят вкладыш из нержавеющей стали, поворотная ёмкость и поворотный приборный столик 400×280 мм. У ТМ-8 один малый и один большой ящик, верхняя полка 300×550 мм, высота столешницы от пола — 815 мм, общая масса в стандартной комплектации — 90 кг.

ТМ-9 — приборная тележка того же кабинета: вместо инструментального отсека с облучателем здесь консоль-держатель кольпоскопа, а также сетевой фильтр с карманом для шнура — тележка рассчитана на подключение и перемещение диагностического прибора, а не на хранение расходников. У ТМ-9 два запираемых на замок ящика (внутренний размер 480×440×95 мм) и четыре полки — верхняя 300×550 мм и три большие по 490×550 мм; масса в стандартной комплектации — 85 кг. У обеих моделей одинаковая допустимая нагрузка на тележку — 50 кг, и на один ящик — 10 кг.

ТМ-2 для интенсивной терапии, ТМ-10 и вспомогательное оснащение

ТМ-2 внешне повторяет платформу ТМ-1 — те же габариты 790×665×1540 мм, та же тумбочка с раздатчиком и съёмными навесными приспособлениями, — но отличается составом: в комплект поставки входят реанимационная консоль 390×590×8 мм, сетевой фильтр и карман для сетевого шнура, что позволяет подключать к тележке дополнительное оборудование прямо у кровати пациента в отделении интенсивной терапии. Масса тележки — 75 кг, допустимая нагрузка на тележку — 50 кг, как и у остальных моделей серии.

ТМ-10 построена на той же платформе 780×655×890 мм, что и ТМ-3, ТМ-6 и ТМ-11, но с двумя ящиками (внутренний размер 480×340×115 мм) и дополнительной нишей под ящиками 555×550×290 мм, а комплектация ориентирована на реанимационные задачи: приборный столик 400×450 мм, реанимационная консоль 390×590×8 мм, инфузионная стойка, держатель кислородного баллона, сетевой фильтр с карманом для шнура. Дополнительно по заказу доступны держатель мешка на 20 л, поворотная ёмкость, комплект разделительных вставок, стойка держателя эндоскопов и ряд других принадлежностей — базовая платформа ТМ-10 донастраивается под конкретный сценарий использования.

Отдельно от серии ТМ в эту же категорию входят два вспомогательных изделия. ТП-Б — тележка для сбора и перевозки белья: в каркас из нержавеющей стали встроен съёмный мягкий контейнер из влагонепроницаемого материала с откидным клапаном, грузоподъёмность — 80 кг, масса самой тележки — 25 кг, колёса Ø 150 мм, два из четырёх — с тормозом. ПИМ-1 — ёмкость для использованного материала и отходов: подставка на колёсах Ø 50 мм с ведром и крышкой из нержавеющей стали, вместимость 15 л, общая допустимая нагрузка 15 кг, масса — 5 кг.

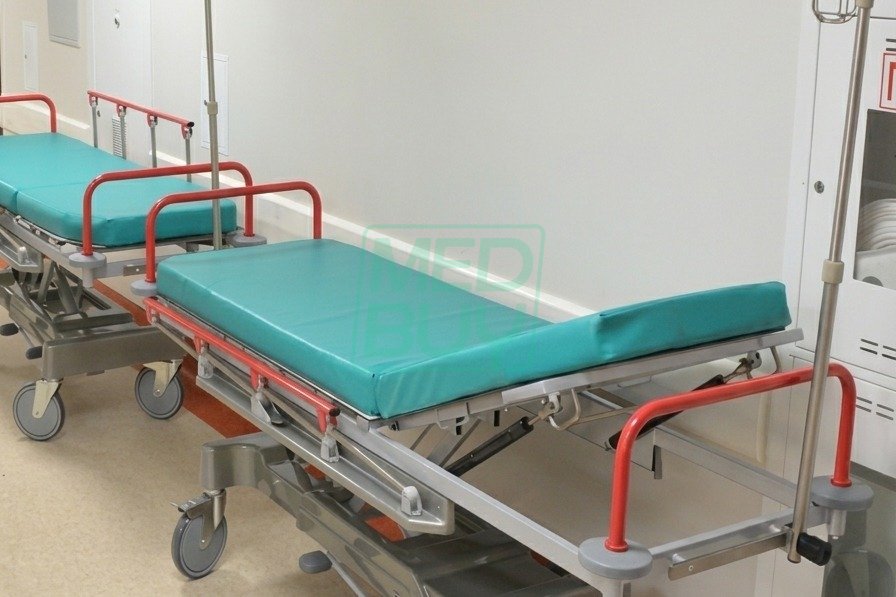

Каталки для перевозки пациентов: сравнение моделей

Восемь моделей каталок для перевозки пациентов Medin делятся на реанимационные тележки серии Элпис — с рентгенопрозрачной панелью и расширенным набором регулировок — и более простые транспортные каталки ТБП, ТБ и ТАП без функции рентгенопрозрачности. У всех моделей колёса диаметром 200 мм, кроме ТБ-01 и ТАП-01, где установлены колёса Ø 150 мм.

Модель	Особенность	Габариты каталки (ДхШ), мм	Матрас / панель (ДхШ), мм	Безопасная нагрузка, кг
Медин-Элпис	Реанимационная, 2-секционное ложе, рентгенопрозрачная панель	2145×785	1950×640	170
Медин-Элпис-01	Реанимационная, 4-секционное ложе с изломом в коленной зоне	2145×785	1950×640	170
Медин-Элпис-02	Реанимационная, регулируемая ножная секция, управление с двух сторон	2150×780	1950×640	170
ТБП-01	Транспортная, гидропривод высоты, наклон спинки на газовых пружинах	2075×700	1870×600	160
ТБП-01-Т	Транспортная, центральный тормоз, управление с двух сторон	2075×700	1870×600	160
ТБП-02	Транспортная, боковые ограждения регулируются по высоте	2075×700	1870×600	160
ТБ-01	Лёгкая, со съёмными носилками, без регулировки высоты	1990×670 (2355 мм с ручками)	1915×480	120
ТАП-01	Анатомическая — для морга и патологоанатомического отделения	2050×560	панель шириной 555	160

Реанимационные каталки Медин-Элпис, Элпис-01 и Элпис-02

Медин-Элпис и Медин-Элпис-01 построены на одной платформе и различаются устройством ложа: у Элпис — двухсекционное ложе с регулировкой спинной секции, у Элпис-01 — четырёхсекционное ложе с возможностью излома в коленной зоне (высота подъёма коленного излома — 200 мм). Габариты у обеих модификаций одинаковы: длина по бамперам 2145 мм, ширина 785 мм, матрас 1950×640×80 мм. Высота панели по матрасу регулируется в диапазоне 720–1000 мм гидравлическим приводом от ножной педали, тем же приводом задаётся продольный наклон панели — от -15° (Тренделенбург) до +15° (антитренделенбург). Наклон спинной секции (0–70°), а на Элпис-01 ещё и подъём коленного излома, регулируются вручную газовыми пружинами.

Панель обеих моделей рентгенопрозрачна и имеет тоннель для введения рентгеновской кассеты шириной 420 мм — снимок можно сделать, не перекладывая пациента. Каталка стоит на четырёх колёсах Ø 200 мм с прецизионными подшипниками, одно из которых оснащено функцией фиксации выбранного направления; блокировка всех колёс — центральным тормозом, управляемым любой из четырёх педалей у колёсных опор. Боковые ограждения складываются и опускаются ниже уровня матраса, безопасная рабочая нагрузка — 170 кг, клиренс — 90 мм. В комплект поставки входят штатив для длительных вливаний, многоцелевой столик, две нержавеющие планки 10×25 мм для приспособлений в головной и ножной частях панели и держатель кислородного баллона; по дополнительному заказу — перекладчик пациента, держатель рентгеновской кассеты, ремень для фиксации туловища, столик для инъекций, подголовник, сетчатая корзина и механизм фиксации направления движения.

Медин-Элпис-02 — более новая модификация с рядом самостоятельных изменений, а не просто вариант той же каталки. Колёса получили бесшумное полиуретановое покрытие, не оставляющее следов на полу, и уже два колеса (а не одно) с фиксацией направления. По углам панели установлены бамперы диаметром 120 мм, а по всей длине — отбойники, защищающие от ударов о стены и дверные проёмы при перемещении. Управление доступно с обеих сторон каталки, а складной штатив для вливаний встроен прямо в головную часть панели. Ножная секция у Элпис-02 регулируется отдельно от спинной — в диапазоне 0–25° против 0–70° у спинной, — а продольный наклон панели и регулировка секций ложа переведены на газовые пружины: гидравлический ножной привод остаётся только для регулировки высоты (700–1030 мм). Ширина зоны для рентгеновской кассеты — 400 мм, клиренс увеличен до 100 мм, а масса каталки без комплекта съёмных приспособлений — 100 кг (этот параметр отдельно указан только для Элпис-02).

Каталки ТБП-01, ТБП-01-Т и ТБП-02: гидравлика и отличия в оснащении

ТБП-01 — базовая каталка для перевозки пациентов внутри лечебного учреждения: в приёмное отделение, операционные, реанимацию и обратно. Высота панели по матрасу регулируется в диапазоне 550–880 мм ножным гидравлическим приводом, наклон спинной секции (0–60°) — вручную газовыми пружинами. Четыре колеса Ø 200 мм оснащены тормозом, безопасная рабочая нагрузка — 160 кг, масса каталки без дополнительных приспособлений — 95 кг. В базовый комплект входит штатив для длительных вливаний; по заказу доступны подголовник, грудной и ножной ремни, складной перекладчик пациента, держатель кислородного баллона и механизм фиксации направления движения.

ТБП-01-Т повторяет основные размеры ТБП-01 — тот же диапазон высоты 550–880 мм, длина панели 2075 мм, матрас 1870×600×80 мм, нагрузка 160 кг и масса 95 кг, — но получила модернизированный узел торможения и управления: блокировка колёс выполнена центральным тормозом, а управлять каталкой можно с обеих сторон. Боковые ограждения фиксируются в крайних положениях, а в головной части панели предусмотрена направляющая для штатива в рабочем положении.

ТБП-02 — более лёгкая версия (80 кг против 95 кг у ТБП-01 и ТБП-01-Т) с более тонким матрасом (60 мм против 80 мм). Ключевое отличие — боковые ограждения ТБП-02 регулируются по высоте вручную с винтовой фиксацией, что упрощает перекладывание пациента на операционные столы, кровати и кушетки разной высоты. Наклон спинной секции здесь задаётся не газовыми пружинами, а вручную рукоятками со ступенчатым механизмом. Клиренс — 70 мм, ручки для перемещения расположены в головной и ножной частях панели, а в головной части — направляющая 10×25 мм для штатива.

Лёгкие каталки ТБ-01 и анатомическая ТАП-01

ТБ-01 — самая лёгкая каталка в подборке: масса с носилками — 40 кг, из них 12 кг приходится на сами съёмные носилки, которые можно использовать отдельно от каталки. Регулировки высоты у ТБ-01 нет — фиксированная высота 835 мм, клиренс 170 мм. Все открытые металлические поверхности выполнены из нержавеющей стали, колёса Ø 150 мм, два из четырёх — с тормозом, по периметру установлены предохранительные бамперы, для переноски предусмотрены откидные ручки (с ними длина каталки увеличивается с 1990 до 2355 мм). Безопасная рабочая нагрузка — 120 кг, что ниже, чем у остальных каталок группы. Модель предназначена для перевозки пациентов в операционные, рентгеновские и процедурные кабинеты, а также для доставки к автомобилям скорой медицинской помощи.

ТАП-01 — анатомическая каталка для перемещения внутри анатомических отделений и в моргах. Верхняя плоскость панели выполнена из цельного листа нержавеющей стали с отбортованной вниз кромкой, основание закрыто кожухом также из нержавеющей стали. Высота панели регулируется гидравлическим домкратом от ножной педали в диапазоне 570–870 мм, подъём за один ход педали — 10 мм. Длина каталки — 2050 мм, ширина — 560 мм, ширина самой панели — 555 мм, колёса Ø 150 мм (два с тормозом), безопасная рабочая нагрузка — 160 кг, масса — 90 кг.

Каталка для душа ТБПУ

ТБПУ (тележка для умывания больных) представляет у Medin отдельную категорию каталок для душа и предназначена для мытья тяжелобольных и пациентов с ограниченной подвижностью. Панель имеет небольшой уклон 2° и желобки на матрасе — вместе они обеспечивают слив воды в дренажную систему или напольную ёмкость. Высота по дну ванны регулируется в диапазоне 470–800 мм, по ограждениям — 650–980 мм, привод подъёма — механогидравлический, ножная педаль поднимает панель не менее чем на 8 мм за один ход. Высота борта от дна ванны — 220 мм.

Основание закрыто защитным кожухом из ABS-пластика, рама панели — из углеродистой стали с полимерным покрытием, а откидные боковые ограждения, которые фиксируются в нужном положении, выполнены из нержавеющей стали. Матрас изготовлен из гигиенического материала, устойчивого к санитарной обработке. Четыре колеса диаметром 200 мм оснащены тормозами. Длина каталки — 2130 мм, ширина — 790 мм, безопасная рабочая нагрузка — 160 кг, масса — 97 кг.

Как выбрать тележку или каталку под задачу

Прежде чем сравнивать модели внутри группы, стоит определить саму группу: если задача — хранить и возить расходные материалы, инструменты и медикаменты в пределах кабинета или отделения, нужна функциональная тележка серии ТМ; если задача — переместить лежачего пациента между отделениями, требуется каталка для перевозки; если речь о гигиенических процедурах для маломобильных пациентов — каталка для душа ТБПУ.

Кабинет / задача	Модель	Почему
Процедурный кабинет	ТМ-1	Раздатчик, держатели перчаток и салфеток, кассета с таблетницами
Отделение интенсивной терапии, реанимация	ТМ-2	Встроенные реанимационная консоль и сетевой фильтр для оборудования
Обход палат	ТМ-3	Компактные габариты 780×655×890 мм, держатель мешка и корзина
Гипсование, перевязки	ТМ-4 или ТМ-5	Матрас для перевязочного стола, контейнеры для острого инструментария и отходов
Анестезиологический (наркозный) кабинет	ТМ-6 или ТМ-7	Ёмкость для катетеров, откидной столик; ТМ-7 — с ящиком большего объёма
Гинекологический кабинет	ТМ-8 и ТМ-9	ТМ-8 — инструменты и бактерицидный облучатель, ТМ-9 — консоль кольпоскопа
Приёмное отделение, реанимация на колёсах	ТМ-10	Инфузионная стойка, держатель кислородного баллона, реанимационная консоль
Эндоскопический кабинет	ТМ-11	Четыре ящика, стойка держателя эндоскопов
Реанимационное отделение, палата интенсивной терапии	Медин-Элпис, Элпис-01 или Элпис-02	Рентгенопрозрачная панель, регулировка секций ложа, нагрузка до 170 кг
Перемещение между операционной, рентгеном и палатой	ТБП-01, ТБП-01-Т или ТБП-02	Гидравлическая регулировка высоты у всех трёх; боковые ограждения складные у ТБП-01/ТБП-01-Т, у ТБП-02 — регулируются по высоте вручную
Скорая помощь, лёгкая транспортировка	ТБ-01	Минимальная масса, съёмные носилки
Морг, патологоанатомическое отделение	ТАП-01	Цельная панель из нержавеющей стали с отбортовкой
Гигиенические процедуры для тяжелобольных	ТБПУ	Уклон панели и желобки на матрасе для слива воды

Мнение эксперта

При подборе тележек Medin для конкретного отделения я обычно советую сначала развести по смыслу три группы оснащения, которые в прайс-листе идут подряд и внешне немного похожи. Тумбочка на колёсах серии ТМ и полноценная каталка для перевозки пациента — это разные по цене и по требованиям к сервису изделия, и путать их при формировании заявки на закупку не стоит: ошибка обнаруживается обычно уже на этапе поставки, когда вместо каталки с гидравликой в отделение привозят функциональную тележку с ящиками.

Внутри серии ТМ модели почти всегда выбираю не по общей характеристике «тележка для медикаментов», а по составу комплекта: например, ТМ-8 и ТМ-9 внешне одинаковые тумбочки для гинекологического кабинета, но одна закрывает хранение инструментов и обеззараживание, а вторая — размещение диагностического прибора вроде кольпоскопа. Похожая логика с ТМ-6 и ТМ-7 — они наркозные, но ТМ-7 длиннее (1080 мм против 780 мм у ТМ-6) и по характеристикам оснащена ящиком большего объёма, что в реальной работе кабинета часто оказывается решающим фактором.

Из каталок для перевозки пациентов в отделения интенсивной терапии и реанимации я в первую очередь рассматриваю линейку Медин-Элпис — за счёт рентгенопрозрачной панели снимок можно сделать прямо на каталке, не перекладывая тяжёлого пациента лишний раз. А для рутинных перемещений внутри стационара — в операционную, на рентген и обратно — обычно достаточно ТБП-01 или ТБП-02: гидравлика та же, а по массе и набору ремней фиксации они закрывают большинство внутрибольничных маршрутов; держатель кислородного баллона при этом в комплектации указан только у ТБП-01.

Частые вопросы

Чем внутрикорпусная тележка серии ТМ принципиально отличается от каталки для перевозки пациентов?

Тележка серии ТМ — это тумбочка на колёсах с ящиками и навесными приспособлениями для хранения и перемещения медикаментов, инструментов и расходных материалов; на неё не укладывают пациента. Каталка для перевозки пациентов — отдельный класс изделий с матрасом, регулируемой по высоте панелью и боковыми ограждениями, рассчитанный на перемещение лежачего человека между отделениями.

В чём разница между Медин-Элпис и Медин-Элпис-01?

Обе модели построены на одной платформе с одинаковыми габаритами и рентгенопрозрачной панелью. Отличие — в устройстве ложа: у Элпис оно двухсекционное с регулировкой только спинной секции, у Элпис-01 — четырёхсекционное, с дополнительной возможностью излома панели в коленной зоне.

Можно ли делать рентгеновский снимок, не перекладывая пациента с каталки Элпис?

Да, панель у всех трёх модификаций Элпис рентгенопрозрачна и имеет тоннель для введения рентгеновской кассеты шириной 400–420 мм в зависимости от модели.

Чем ТБ-01 отличается от остальных каталок для перевозки пациентов?

ТБ-01 — самая лёгкая модель в группе (40 кг с носилками против 80–95 кг у каталок ТБП-серии), без гидравлической регулировки высоты и с меньшей допустимой нагрузкой — 120 кг против 160–170 кг у остальных каталок. Её носилки съёмные и могут использоваться отдельно от самой каталки.

Для чего у тележки серии ТМ нужна направляющая рейка на боковой поверхности?

Универсальная боковая направляющая (обычно сечением 10×25 мм) с регулировкой по высоте предназначена для крепления съёмных приспособлений и небольших приборов — держателей ёмкостей, дозаторов, стоек. Допустимая нагрузка на одну такую направляющую у моделей серии ТМ — 5 кг.

Вывод

22 модели тележек и каталок Medin закрывают три разные задачи стационара: функциональные тележки серии ТМ организуют рабочее место персонала в конкретном кабинете — от процедурного до эндоскопического, каталки для перевозки пациентов перемещают лежачего человека между отделениями с учётом нагрузки до 170 кг и, у моделей Элпис, возможности рентгенографии прямо на каталке, а каталка для душа ТБПУ решает отдельную гигиеническую задачу для маломобильных пациентов.

При формировании заявки для отделения или кабинета стоит в первую очередь определить группу оснащения, а внутри неё — состав комплектации: у внешне похожих моделей серии ТМ и ТБП-серии основные отличия часто скрыты именно в наборе встроенных приспособлений, а не в габаритах.
