Ультразвуковой хирургический аппарат LOTUS BOWA

LOTUS серии 4 — ультразвуковая хирургическая система для рассечения мягких тканей с одновременной коагуляцией в открытой, лапароскопической и бариатрической хирургии. Разработчик и производитель — британская компания SRA Developments Ltd, входящая в группу BOWA-electronic; система продаётся под маркой BOWA MEDICAL и дополняет электрохирургические генераторы ARC. В обиходе такие аппараты называют ультразвуковым скальпелем или ультразвуковыми ножницами.

Как работает торсионный ультразвук

Два пьезоэлемента в преобразователе создают продольные высокочастотные колебания, а отверстия в преобразователе превращают их в крутильные (торсионные). Волновод передаёт колебания к браншам: лезвие колеблется вокруг своей продольной оси с частотой около 36 000 Гц, и энергия направлена перпендикулярно оси инструмента, а не вперёд, как у обычных продольных ультразвуковых инструментов.

Энергия колебаний передаётся в ткань, сжатую между лезвием и прижимной браншей, и переходит в тепло: ткань одновременно рассекается и коагулируется, мелкие сосуды запаиваются. Электрический ток через тело пациента не проходит. Скоростью разреза и выраженностью гемостаза хирург управляет силой нажатия на рычаг рукоятки и уровнем мощности. Энергия сосредоточена в зоне браншей, поэтому её рассеяние вперёд от кончика и в стороны снижено.

Назначение и области применения

Система предназначена для рассечения мягких тканей там, где важно остановить кровотечение и свести к минимуму термическую травму. Её применяют у взрослых пациентов как дополнение или замену традиционного скальпеля, электрохирургических и лазерных инструментов:

• общая хирургия, в том числе бариатрические операции;
• гинекология и урология;
• торакальная и пластическая хирургия;
• хирургия печени — для паренхимы предусмотрены отдельные резекторы;
• выделение ортопедических структур, например суставов.

Ограничения: система не предназначена для кардиохирургии, рассечения кости, контрацептивной окклюзии маточных труб, а также для коагуляции и пересечения сосудов диаметром более 5 мм. Вблизи нервов требуется осторожность. Одновременная работа с лазерным или высокочастотным хирургическим оборудованием не допускается.

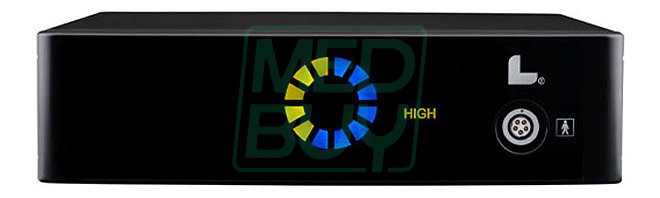

Генератор LG4: мощность, индикация, безопасность

Генератор с микропроцессорным управлением подстраивается под резонансную частоту подключённого инструмента в диапазоне 35–37 кГц и при росте нагрузки на волновод автоматически увеличивает подаваемую энергию. Выходная мощность — 50 Вт, потребление от сети — 150 ВА при напряжении 100–240 В. Корпус компактный: 340 × 95 × 340 мм, масса 4,3 кг. Предусмотрены три уровня мощности:

• HIGH — для более быстрого рассечения;
• LOW — для более выраженного гемостаза;
• ULTRA LOW — особенно медленная, контролируемая подача энергии для более эффективного гемостаза.

Между LOW и ULTRA LOW переключаются движковым переключателем на задней панели; настройку можно менять и по ходу операции, между активациями. Переход между низким уровнем и HIGH выполняется белой кнопкой выбора мощности на рукоятке или ножным переключателем. Инструмент активируют кнопкой на рукоятке; пневматический ножной переключатель LF4 поставляется как опция.

Индикаторы передней панели хорошо различимы в затемнённой операционной: они показывают уровень мощности, состояние инструмента и подсказки к действию, генератор дополнительно подаёт звуковые сигналы с регулировкой громкости. Если кнопку активации держать дольше 25 секунд, подача энергии из соображений безопасности прерывается. Отдельные предупреждения сообщают о слишком сильном сжатии браншей (RELEASE JAW) и нагреве преобразователя (ALLOW TO COOL). ЖК-экран на задней панели показывает частоту, коды ошибок и остаток ресурса преобразователя.

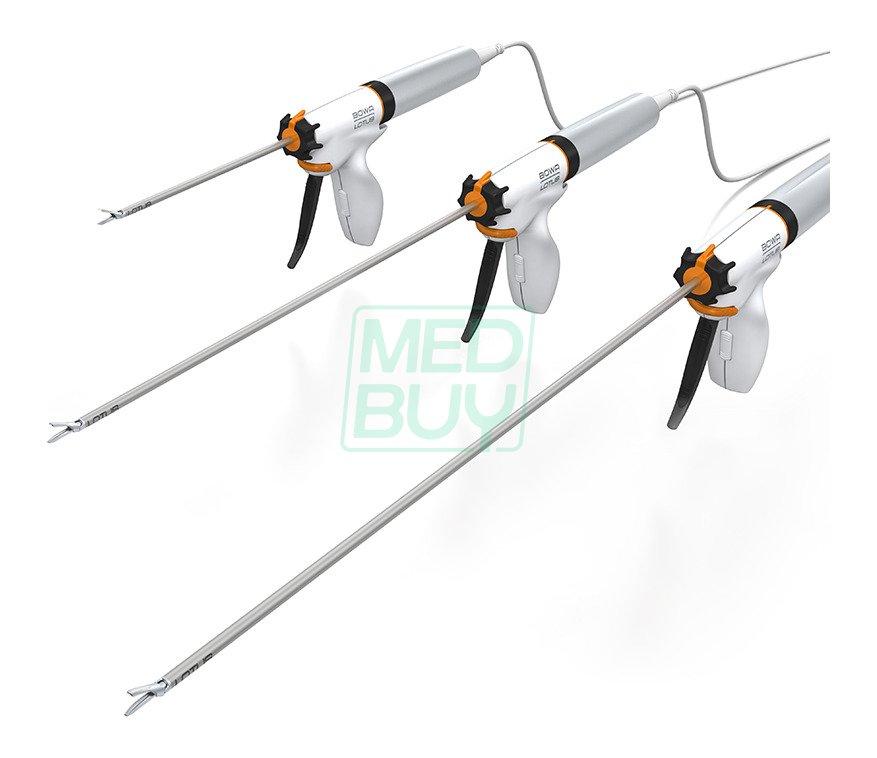

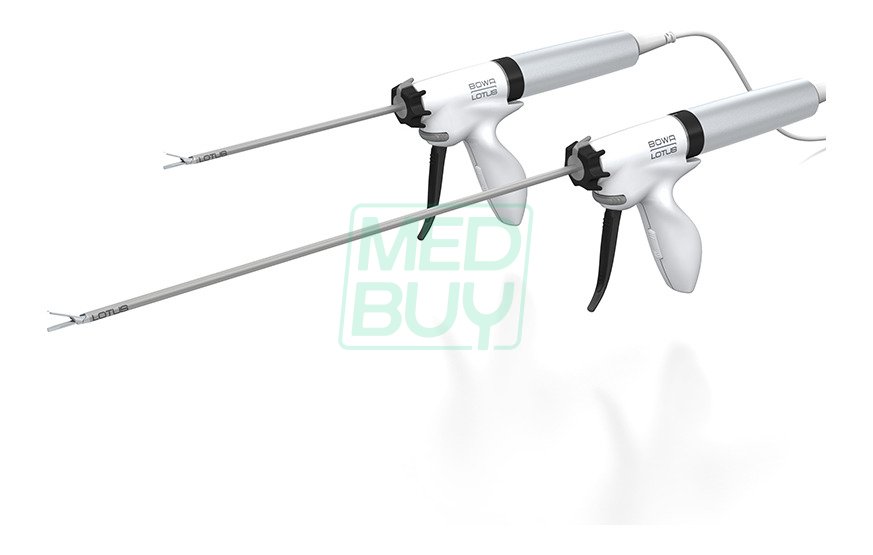

Инструменты: ножницы-диссекторы и резекторы печени

Инструмент собирается из двух частей: стерильной одноразовой рукоятки-пистолета и многоразового преобразователя с титановым волноводом и кабелем. Сборка не требует инструментов — рукоятку совмещают с преобразователем по цветным меткам. Диаметр тубуса — 5,5 мм, рабочая длина — 176 мм (тип 200, открытые операции), 349 мм (тип 400, лапароскопия) или 434 мм (тип 500, бариатрическая хирургия).

• ножницы-диссекторы с изогнутыми браншами, типы 200, 400 и 500;
• ножницы с прямыми браншами, типы 200 и 500;
• резекторы печени с прямыми широкими браншами, типы 200 и 400: широкая поверхность браншей распределяет энергию по большой площади и позволяет выделять и скелетировать структуры в паренхиме печени.

Инструменты серии 5 (с обозначением 360°) поворачиваются вокруг оси на 360°, серии 4 — на 240°. Генератор автоматически распознаёт подключённый инструмент: тип устройства считывается из микросхемы памяти в штекере преобразователя. Инструменты совместимы с генераторами LG4 с программным обеспечением версии 6 и выше.

Преобразователь стерилизуют в паровом автоклаве при 134–137 °C. Его ресурс — 250 минут активации или 50 циклов обработки, в зависимости от того, что наступит раньше. Генератор ведёт учёт наработки и заранее предупреждает о последней операции (FINAL SURGERY). Рукоятки поставляются стерильными, по 10 штук в упаковке.

Комплектация и принадлежности

• генератор LOTUS LG4 с сетевым кабелем и руководством по эксплуатации;
• пневматический ножной переключатель LF4 — опция;
• рукоятки и преобразователи под выбранные типы операций;
• тележка LOTUS CART (REF 902-070) или наклонная полка для установки генератора на тележку ARC CART — опция;
• транспортный кейс для генератора и принадлежностей — опция;
• корзины с крышкой для обработки преобразователей (REF 773-984 … 773-987) — опция.

Ультразвуковая диссекция, как и электрохирургия, сопровождается образованием дыма и аэрозолей, поэтому при открытых и лапароскопических операциях рекомендуется использовать эвакуаторы хирургического дыма. Другие аппараты этого типа собраны в разделе ультразвуковых хирургических аппаратов, всё оборудование марки — на странице BOWA.
