Жидкий азот для криосауны: расход, сосуды Дьюара, хранение и безопасность

Почему криосауна работает на жидком азоте

Азотная криосауна — установка для общей криотерапии, в которой человек стоит в кабине по плечи, а кожу охлаждает поток холодного газа. Источник холода здесь один — жидкий азот. По руководству по эксплуатации комплекса КАЭКТ-01 «КРИОН» (п. 1.1.4) это жидкость, кипящая при −196 °C (по ГОСТ 9293-74 — 77,35 K при нормальном давлении).

В устройстве газоподготовки (газогенераторе) она испаряется и охлаждает циркулирующий через кабину газ-теплоноситель до 120–150 K, то есть примерно до −153…−123 °C (п. 1.1.2.2).

По техническим условиям на комплекс температура в камере пациента во время процедуры — 150–170 K (−123…−103 °C), причём по методике испытаний ТУ термопара стоит примерно на середине высоты кабины; на странице метода krion.ru производитель пишет о газе с температурой не выше −130 °C и охлаждении кожи до −2 °C. Это разные точки измерения, поэтому цифры отличаются.

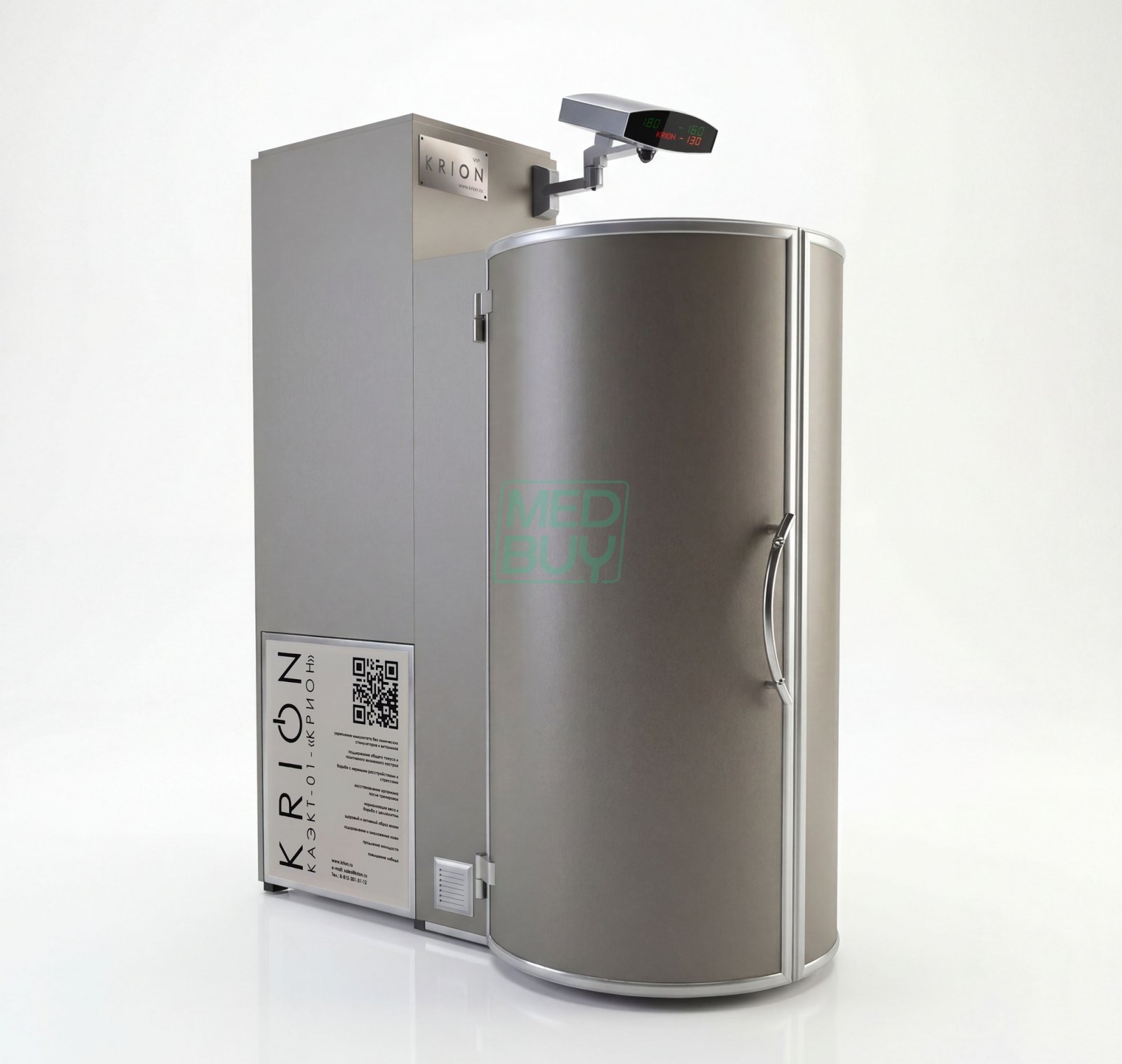

По руководству комплекс состоит из трёх сборочных единиц — кабины пациента, устройства газоподготовки и насоса для перекачки жидкого криоагента; холодильной машины среди них нет, холод целиком «привозной», в сосудах Дьюара. Отсюда следуют три практических свойства, которые определяют всю экономику и организацию работы:

• Электричество нужно только приводам и автоматике. По ТУ потребляемая мощность комплекса — не более 1,5 кВт, питание — 220 ± 22 В, 50 Гц; по руководству — только от розетки с заземляющим контактом (п. 2.2). Производитель на своём сайте подчёркивает, что жидкий азот позволяет снизить потребление электроэнергии: «для работы оборудования достаточно обычной розетки».
• Азот — расходный материал, который надо покупать и хранить. На каждую процедуру уходит несколько килограммов, и даже в простое азот из сосуда понемногу выкипает (подробнее ниже). Планировать поставки нужно до покупки установки, а не после.
• Сам газ безопасен, опасна его концентрация. По руководству (п. 3.4) газообразный азот инертен, нетоксичен, не взрыво- и не пожароопасен; опасность одна — вытеснение кислорода из воздуха в зоне, где находятся люди. Этому посвящены разделы о безопасности.

Производитель называет жидкий азот доступным ресурсом, который «производится во всех регионах России и не требует особых условий для перевозки и хранения» — это его утверждение с главной страницы krion.ru; реальные условия поставки в конкретном городе стоит проверить у местных поставщиков технических газов.

Азот подаётся в газогенератор не постоянной струёй, а порциями: в руководстве — «через определённый промежуток времени» по таймеру (п. 1.2), на странице характеристик krion.ru — «импульсный, без повышения давления в сосуде». Как устроены кабина, газогенератор и насос для перекачки криоагента, разобрано в статье об устройстве азотной криосауны; здесь речь только об азоте: сколько его нужно, в чём его хранить и как с ним обращаться.

Для полноты картины: в каталоге medbuy.ru есть и установки для общей криотерапии с другой схемой охлаждения. Криокамера Vacu Activ Cryo Total тоже охлаждается азотом, но по описанию карточки человек дышит воздухом кабины, а не парами азота, а Vacu Activ Cryo Hybrid работает от электросети и жидкого азота не требует вовсе. Это разные по устройству и по эксплуатации решения; ниже — только про азотные криосауны с открытым верхом, такие как модели Krion и Vacu Activ Activ Cryo V2.

Расход азота: что записано в документации

Расход азота в документах на комплекс КАЭКТ-01 «КРИОН» задан несколькими цифрами, и важно понимать, что каждая из них означает. Технические условия ТУ 9444-001-27430545-2000 и руководство по эксплуатации 2008 года описывают базовый комплекс; страница характеристик krion.ru относится к текущим моделям. Все значения сведены в таблицу.

Показатель	ТУ 9444-001-27430545-2000	РЭ .941139.001 (2008)	РЭ .941623.001 (2015)	krion.ru (2026)
Расход азота на одну процедуру	не более 5 кг при длительности 120 с (п. 1.2.3)	не более 5 кг (п. 1.2.3)	—	4–6 кг
Пусковые затраты (выход на режим)	не более 3 кг (п. 1.2.4)	не более 5 кг (п. 1.2.4)	—	—
Время выхода на рабочий режим (что измерено)	не более 60 с — до температуры не выше 170 K по термопаре в камере при испытаниях (пп. 1.2.2, 4.3.5)	не более 60 с (п. 1.2.2)	утреннее захолаживание — процедура 300 с без пациента до −130…−150 °C по индикатору (пп. 3.2.1–3.2.2)	«подготовка к сеансу (захолаживание)»: Standard, Premium — 5 мин; VIP, miniPro, PRO — 1 мин
Пауза между процедурами	минимальная технологическая — не более 20 с (п. 1.2.10); проверяется пауза, при которой расход не превышает 2 кг (табл. 4, п. 16; методика п. 4.3 — пауза 100 с)	паспортные параметры обеспечиваются при паузе не более 100 с (п. 1.2.10)	субрежим «Пауза» рекомендуется до 3 мин (п. 1.2)	—
Расход при подаче	—	—	—	2 л/м (литра в минуту)
Процедур с одного сосуда	—	—	—	до 6 (сосуд СК-27; Premium, VIP, miniPro, PRO)
Потери при хранении в сосуде	—	—	примерно 0,4 кг/сутки (п. 1.1.4)	—
Суточная нагрузка	не менее 100 процедур с перерывом 30 мин после каждых 20 (п. 1.2.11)	до 100 процедур, перерыв 30 мин после каждых 20 (п. 1.2.11)	—	Standard до 25, Premium до 50, VIP до 100, miniPro и PRO — не ограничена

Как читать эту таблицу:

• «Не более 5 кг на процедуру» — это предел для двухминутной процедуры в условиях испытаний по ТУ: манекен в кабине, термопара на середине высоты, пауза между циклами 100 с (п. 4.3). Руководство при этом рекомендует длительность процедуры 2,5–3,5 мин (п. 3.3.2), а производитель на сайте указывает 4–6 кг — при переговорах с поставщиком азота разумнее исходить из этой вилки, а не из предела ТУ для двухминутного цикла.
• Пусковые затраты — это азот, который уходит на охлаждение самой установки, прежде чем в кабине появится рабочая температура. В ТУ это не более 3 кг, в руководстве 2008 года — не более 5 кг; по методике испытаний ТУ расход, измеренный через 120 с после достижения рабочей температуры, не должен превышать 7 кг (п. 4.3.6). Каждый повторный выход на режим после длительного простоя — это ещё одни пусковые затраты.
• Паузы — скрытый расход. Паспортные параметры базового комплекса обеспечиваются при паузе между процедурами не более 100 с (руководство 2008 года, п. 1.2.10); отдельно в ТУ проверяется пауза, при которой расход не превышает 2 кг. Чем дольше кабина стоит холодной без пациента, тем больше азота уходит впустую.
• По руководству 2015 года, если между процедурами проходит больше 10 минут, а простой не превышает 30 минут, установку переводят во «временную консервацию» (труба забора поднята, каналы подачи загерметизированы), а перед следующим пациентом делают краткое захолаживание; простой дольше 30 минут — технологический перерыв на сушку (п. 3.1.1). Регламент дня целиком разобран в статье о рабочем дне криосауны.
• 0,4 кг в сутки — это потери, не связанные с процедурами. Жидкий азот кипит при −196 °C, и сосуд Дьюара лишь замедляет приток тепла извне, а не останавливает его. Заправленный сосуд «худеет» на эту величину, стоит он в отсеке насоса или на складе.

Есть и отличия между текущими моделями, о которых производитель сообщает на странице каталога: у Krion Standard подача и забор азота — «дозирование по времени», у Premium, VIP, miniPro и PRO — «температурный контроль». Как это сказывается на расходе азота в килограммах, krion.ru не уточняет, поэтому при выборе модели этот вопрос стоит задать поставщику напрямую — и попросить показать расход на реальной установке. Сравнение моделей по нагрузке, сушке и автоматике — в обзоре модельного ряда Krion.

Пример расчёта: сколько азота нужно на день

Ниже — оценка по паспортным данным. Реальный расход зависит от модели, длительности процедуры, пауз между пациентами, числа повторных захолаживаний и температуры в помещении, поэтому цифры стоит воспринимать как ориентир для переговоров с поставщиком азота, а не как норматив.

В расчёте использованы только значения из таблицы выше: 4–6 кг на процедуру по данным производителя (и предел 5 кг по ТУ для сравнения), пусковые затраты 3–5 кг на один выход на режим (не более 3 кг по ТУ, не более 5 кг по руководству 2008 года), потери при хранении примерно 0,4 кг в сутки на каждый заправленный сосуд — в комплекте их два.

Статья расхода	20 процедур в день	50 процедур в день
Процедуры, по данным производителя (4–6 кг × число процедур)	80–120 кг	200–300 кг
Процедуры, по пределу ТУ (не более 5 кг × число процедур)	не более 100 кг	не более 250 кг
Пусковые затраты, один выход на режим в день (ТУ / РЭ 2008)	3–5 кг	3–5 кг
Потери при хранении, два сосуда (РЭ 2015)	около 0,8 кг	около 0,8 кг
Итого за день, оценка	около 84–126 кг	около 204–306 кг
Сосудов по 25 л по паспортному расходу (около 20 кг азота в сосуде — пересчёт по удельному объёму жидкого азота, см. ниже)	5–7	11–16
Сосудов по ориентиру производителя «до 6 процедур с одного сосуда»	не менее 4	не менее 9

Что в этой оценке не учтено и в какую сторону это сдвигает результат:

• Каждый длительный перерыв добавляет пуск. Если между сменами или в обеденный перерыв установка простаивает дольше 30 минут, по руководству её отправляют на сушку, а затем снова захолаживают — считайте ещё 3–5 кг на каждый такой перерыв. По ТУ базовый комплекс работает с перерывом 30 минут после каждых 20 процедур; на 50 процедур таких перерывов два.
• Паузы дольше 100 с увеличивают расход. Паспортные цифры ТУ получены при паузе 100 с между циклами. Если администратор записывает клиентов с интервалом 15–20 минут, по руководству при паузе дольше 10 минут установку переводят во временную консервацию, а перед следующим пациентом снова захолаживают — каждый такой цикл добавляет расход. Плотная запись — это экономия азота.
• Литры и килограммы — не одно и то же. Ёмкость сосудов в документах указана в литрах (25 л по ТУ), а расход — в килограммах. По ГОСТ 9293-74 удельный объём жидкого азота при температуре кипения — 1,239 дм³/кг, то есть в сосуд на 25 л помещается около 20 кг азота. При 4–6 кг на процедуру это 3–5 процедур с сосуда, при пределе ТУ 5 кг — четыре.
• Ориентир производителя «до 6 процедур с одного сосуда» относится к сосуду СК-27 из комплектации Premium, VIP, miniPro и PRO и задаёт верхнюю границу; при планировании закупок надёжнее исходить из 3–5 процедур с сосуда и попросить поставщика азота взвесить заправленный сосуд именно вашей модели.

Для прикидки месячного объёма умножьте суточную цифру на число рабочих дней: при 22 рабочих днях это примерно 1,8–2,8 т (около 2,3–3,4 м³) в месяц для 20 процедур в день и 4,5–6,7 т (около 5,6–8,3 м³) для 50 — те же допущения, что и в таблице, пересчёт в объём по тому же удельному объёму. Именно из этих цифр исходят при выборе между поставкой в сосудах и собственным криогенным резервуаром — об этом следующие разделы.

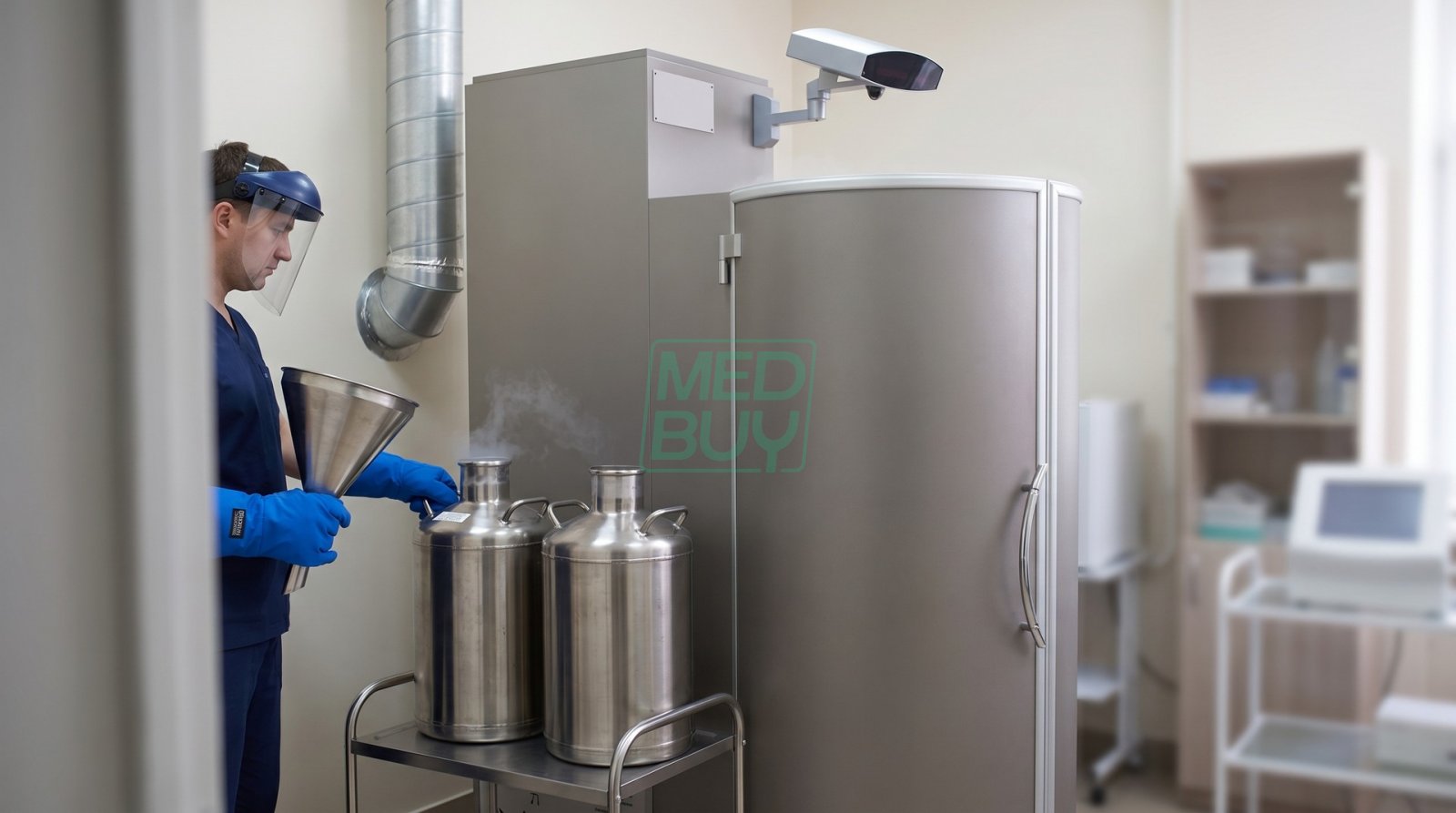

Сосуды Дьюара в комплекте криосауны

Жидкий азот хранят и привозят в сосудах Дьюара — криогенных сосудах с теплоизоляцией, из которых азот выкипает медленно, но постоянно. В документации на комплекс КАЭКТ-01 «КРИОН» сосуд описан коротко: «сосуд криогенный ГОСТ 16024 предназначен для хранения и заправки комплекса жидким азотом. В состав комплекса входят два сосуда» (руководство 2015 года, п. 1.1.4).

В таблице комплектности ТУ (табл. 2) это «сосуд Дьюара на 25 л, ГОСТ 16024 — 2 шт.», в разделе 1.3 «Состав комплекса» руководства 2008 года (таблица 1) — «сосуд криогенный СК-25, ГОСТ 16024 — 2 шт.». По ТУ (п. 1.5.6) сосуды поставляются в упаковке их изготовителя — то есть это серийные криогенные сосуды, а не деталь самой криосауны.

Обозначение сосуда в разных материалах производителя отличается, и это стоит знать заранее:

Источник	Сосуд	Количество
ТУ 9444-001-27430545-2000, табл. 2	сосуд Дьюара на 25 л, ГОСТ 16024	2
Руководство .941139.001 (2008), разд. 1.3 «Состав комплекса», табл. 1	сосуд криогенный СК-25, ГОСТ 16024	2
Руководство .941623.001 (2015), п. 1.1.4	сосуд криогенный ГОСТ 16024	2
Рекламный лист в составе руководства 2015 года	СК-16 «в базовой комплектации»	2
krion.ru, каталог моделей (2026)	сосуд Дьюара СК-27 «до 6 процедур» и тележка — для Premium, VIP, miniPro, PRO	не указано

Практический вывод: в комплект базового комплекса входят сосуды ёмкостью около 25 л (по ТУ — два сосуда Дьюара на 25 л, в руководстве 2008 года обозначенные как СК-25), а комплектацию конкретной текущей модели — тип сосуда, их число, наличие тележки — уточняйте у поставщика при заказе. Для Krion Standard на странице каталога производителя строка «Комплектация» не приводится вовсе.

По удельному объёму жидкого азота из ГОСТ 9293-74 (1,239 дм³/кг при температуре кипения) сосуд на 25 л вмещает около 20 кг азота — это и есть рабочая единица при расчёте закупок.

Для сравнения, в паспорте сосудов серии СК (эксплуатационный документ продавца, изготовитель не назван) описаны СК-6 на 6 л, СК-16 на 17,5 л, СК-25 на 26,5 л и СК-40 на 40,1 л; сосуда с обозначением «СК-27», которое приводит сайт производителя криосаун, в этом паспорте нет — его ёмкость уточняйте у поставщика.

Как сосуд взаимодействует с установкой. Внутри насоса для перекачки жидкого криоагента есть отсек, «представляющий собой приспособление для его центровки и контроля уровня азота» (руководство 2015 года, п. 1.1.3). В сосуд опускается труба забора жидкого азота, и дальше азот по трубке из нержавеющей стали внутри корпуса поступает в газогенератор (страница характеристик krion.ru).

Подача, по тому же источнику, импульсная и «без повышения давления в сосуде»: его не накачивают, труба забора просто опускается в горловину. Куда отводятся пары испарения из сосуда, стоящего в отсеке, руководство не описывает — уточните у поставщика; по паспорту сосудов серии СК плотно закрывать горловину какими-либо пробками запрещено, допускается только штатная крышка.

Заправленные сосуды на складе в любом случае отдают пары в воздух помещения (потери примерно 0,4 кг в сутки, руководство, п. 1.1.4) — ещё один довод в пользу вентиляции, о которой ниже.

Второй сосуд в комплекте — это не «запасная часть», а рабочий инструмент: пока один стоит в отсеке насоса, второй ждёт своей очереди заправленным, и смена занимает столько времени, сколько нужно на подъём трубы, перестановку сосуда и опускание трубы обратно. При нагрузке, которую производитель заявляет для Krion VIP (до 100 процедур в день), двух сосудов на день не хватит при любом пересчёте — потребуется либо несколько поставок в день, либо собственный запас в дополнительных сосудах или криогенном резервуаре.

О потерях. «Потери азота при хранении в сосуде составляют примерно 0,4 кг/сутки!» — так, с восклицательным знаком, это записано в руководстве (п. 1.1.4). За неделю простоя это около 2,8 кг с каждого заправленного сосуда, за месяц — около 12 кг, то есть больше половины заправки 25-литрового сосуда.

Из этого следует простое правило: не заправлять впрок больше, чем будет израсходовано в ближайшие дни, и не считать заправленный в пятницу сосуд полным в понедельник. Сколько именно азота помещается в сосуд по массе и как быстро он выкипает в конкретной модели сосуда, указано в документации на сам сосуд — запросите её у поставщика вместе с криосауной.

Откуда берут азот и как организовать поставки

Жидкий азот — продукт разделения воздуха, его выпускают промышленные производители технических газов и продают через региональных поставщиков. Производитель криосаун пишет, что азот «производится во всех регионах России и не требует особых условий для перевозки и хранения»; это его оценка, и первое, что стоит сделать до покупки установки, — найти в своём городе двух-трёх поставщиков жидкого азота и запросить у них условия: минимальную партию, периодичность доставки, привозят ли они азот в ваши сосуды или обменивают на свои, и во что обходится доставка при ежедневных небольших объёмах.

Какой азот заказывать. В технических условиях на комплекс в перечне материалов для испытаний указан «азот жидкий ГОСТ 9293» — при заказе имеет смысл ориентироваться на этот стандарт и запрашивать у поставщика документ о качестве на каждую партию. Требуемый сорт (степень чистоты) азота в документации на криосауну не указан; этот вопрос стоит задать поставщику установки при заказе.

Три схемы снабжения: первая и третья следуют из ТУ и материалов производителя, вторая — организационный вариант, который из них вытекает:

• Только сосуды Дьюара из комплекта. Два сосуда по 25 л (по ТУ) заправляют у поставщика или заполняют с его транспорта. Схема подходит при небольшой нагрузке; при 20 процедурах в день по ориентиру производителя «до 6 процедур с сосуда» нужно уже не менее четырёх заправок в день, а по паспортному расходу — пять–семь сосудов по 25 л.
• Дополнительные сосуды. Сосуды по ГОСТ 16024 — серийные изделия, и их число не ограничено комплектом. Оборотный запас сосудов позволяет принимать азот раз в несколько дней; расплата — потери примерно 0,4 кг в сутки с каждого заправленного сосуда и место для их хранения.
• Криогенный резервуар на территории. В таблице комплектности ТУ есть позиция «ЦТК-1/025, ГОСТ 17518 — 1 шт.» с примечанием «поставляется по требованию заказчика». На главной странице krion.ru производитель предлагает для клиентов с большим числом процедур «установку крупных резервуаров для жидкого азота».
• Пример из материалов производителя — клиника «Кивач» в Карелии: при переходе в 2021 году на Krion PRO там установили ЦТК, чтобы «создать необходимый запас жидкого азота на территории оздоровительного курорта», расположенного вдали от городской инфраструктуры. Как из резервуара заправляют сосуды или установку и какие требования предъявляются к его размещению, в открытых документах производителя не описано — это отдельный проект, который согласуют с поставщиком криосауны и поставщиком азота.

Что заложить в договор с поставщиком азота, исходя из расчёта выше: суточный объём с запасом на паузы и повторные пуски; график поставок, привязанный к расписанию (утренняя поставка до первого захолаживания); порядок действий, если машина задерживается; ответственность за состояние сосудов при обмене. И отдельно — кто и как переливает азот на месте: по руководству переливать из одного сосуда в другой можно только «стандартными воронками для перелива жидких криопродуктов» (п. 3.4).

Замена сосуда и работа с трубой забора

Ежедневные операции с азотом описаны в разделе «Порядок запуска» руководства по эксплуатации базового комплекса. В нём сосуд устанавливают и извлекают вручную, а трубу забора поднимают и опускают ручкой пакетного переключателя внутри насоса:

1. После утренней сушки перевести установку в режим «Работа».
2. Поднять трубу забора жидкого азота вверх «до её автоматической остановки» (п. 4).
3. Установить криогенный сосуд в отсек внутри насоса для перекачки жидкого криоагента; опустить трубу в сосуд, «контролируя визуально её попадание в горловину сосуда» (п. 5).
4. Провести захолаживание — первую «процедуру» на 300 с без пациента, до −130…−150 °C по индикатору температуры (пп. 3.2.1–3.2.2).
5. По окончании процедур извлечь сосуд из отсека, а трубу вернуть в нижнее положение (п. 13); затем — отогрев один час и сушка 120 минут.

Смена опустевшего сосуда посреди дня — те же шаги 2–3 с заправленным сосудом, после чего установке нужно краткое захолаживание, если она успела отогреться. Здесь пригодится второй сосуд из комплекта: если он заправлен и стоит рядом, пауза укладывается в минуты. Если же пауза между процедурами затянулась дольше 10 минут, руководство предписывает временную консервацию: поднять трубу до автоматической остановки и загерметизировать каналы подачи, а при возобновлении работы — освободить каналы, опустить трубу и захолодить установку до рабочей температуры (п. 3.1.1).

У текущих моделей эта механика различается — по данным страницы каталога krion.ru:

Модель	Подача и забор азота (формулировка производителя)
Krion Standard	дозирование по времени, механический трубоподъёмник
Krion Premium	температурный контроль, полуавтоматический «противоупорный механизм»
Krion VIP	температурный контроль, автоматический «противоупорный механизм»
Krion miniPro	температурный контроль, автоматический «противоупорный механизм»
Krion PRO	температурный контроль, автоматический «противоупорный механизм»

«Противоупорный механизм» — термин производителя; по описанию на странице характеристик речь идёт об автоматическом подключении к сосуду Дьюара с дистанционного пульта управления, то есть о подъёме и опускании трубы забора без ручки переключателя. Сама операция «поставить сосуд в отсек» остаётся ручной у всех моделей, поэтому тележка в комплектации — не мелочь: по паспорту сосудов серии СК порожний СК-25 весит 11,5 кг, с азотом — около 30 кг, а ронять и резко наклонять его нельзя: внутренний сосуд подвешен только на горловине.

Правила обращения при любой из этих операций по руководству (п. 3.4): избегать попадания капель и брызг жидкого азота на открытые участки кожи; переливать из сосуда в сосуд только стандартными воронками для жидких криопродуктов; к работе допускаются лица с соответствующей квалификацией, знающие руководство и инструкцию по применению, а при работе соблюдаются «правила безопасности при производстве и потреблении продуктов разделения воздуха в части правил работы с жидким азотом» (вводная часть руководства). Что именно требуют эти правила — в разделе о нормах.

Главная опасность — не холод, а недостаток кислорода

Руководство по эксплуатации формулирует главный риск азотной криосауны в одном абзаце (п. 3.4): газообразный азот «является инертным, нетоксичным и не взрывопожароопасным газом. Однако следует учитывать, что опасность при обращении с ним возникает из-за разбавления им воздуха в зоне нахождения обслуживающего персонала и понижения объёмной доли кислорода в воздухе, которая может привести к кислородной недостаточности». Газообразный азот, по ГОСТ 9293-74, — газ без цвета и запаха, так что на органы чувств здесь полагаться нельзя. Отсюда все конструктивные и организационные меры.

Голова пациента — выше уровня паров. Это первое требование руководства: во время процедуры голова должна находиться выше уровня паров теплоносителя, «с целью избежать его вдыхания». Конструктивно это обеспечено открытым верхом кабины и подвижным полом: оператор поднимает пациента до совпадения плеч с верхним обрезом кабины (п. 3.3.3). Руководство отдельно требует наблюдать «за ходом заполнения кабины и состоянием пациента» и поддерживать с ним вербальный контакт всю процедуру: оператор не отходит от пульта.

Дверь не открывают до опорожнения кабины. Второе требование: без необходимости не открывать дверь до окончания процедуры и автоматического опорожнения кабины от теплоносителя. По окончании процедуры теплоноситель удаляется вентилятором, пол опускается, и только потом пациент выходит (п. 3.3.5). Если же азот многократно сбрасывался в рабочее помещение — например, при открытой двери или прерванных процедурах, — руководство рекомендует проветрить помещение.

На странице характеристик krion.ru производитель отмечает, что дверь фиксируется магнитом без защёлки, чтобы пациент при необходимости мог выйти сам, — это мера на случай плохого самочувствия, а не приглашение открывать дверь посреди процедуры.

Пары — на улицу, а не в комнату. По руководству (п. 2.3) сброс отработанных паров теплоносителя должен осуществляться через отбросную линию на улицу; высота отверстия для её подключения рекомендуется не менее 2,0 м от уровня пола; подключение к общей вытяжной вентиляции здания или к уличным стоякам-воздуховодам — только после консультации специалиста. Это требование к помещению, а не к установке, и его надо закладывать в проект до монтажа: подробно — в статье о помещении для криосауны.

Азот выходит не только из кабины. Заправленные сосуды теряют примерно 0,4 кг азота в сутки каждый (руководство, п. 1.1.4) — это пары в воздухе того помещения, где они стоят; куда отводятся пары из сосуда в отсеке насоса, руководство не описывает, и этот вопрос стоит задать поставщику. Чем больше сосудов хранится в одном месте и чем хуже оно проветривается, тем важнее контроль воздуха там, где сосуды стоят.

Контроль кислорода. В документации на комплекс КАЭКТ-01 «КРИОН» датчик кислорода не упоминается; для сравнения, в карточке азотной криосауны Vacu Activ Activ Cryo V2 в каталоге medbuy.ru указано, что кабина оснащена датчиком кислорода. Нужен ли газоанализатор в помещении криосауны и на складе сосудов — ориентир дают правила безопасности при работе с продуктами разделения воздуха, а решение остаётся за проектировщиком вентиляции; об этом следующий раздел.

Что требуют нормы: продукты разделения воздуха и кислород в помещении

Руководство по эксплуатации отсылает к «правилам безопасности при производстве и потреблении продуктов разделения воздуха в части правил работы с жидким азотом», не называя документ. Сегодня требования к производству и потреблению продуктов разделения воздуха (кислорода, азота, аргона и других) собраны в Федеральных нормах и правилах «Правила безопасности химически опасных производственных объектов», утверждённых приказом Ростехнадзора от 07.12.2020 № 500 (п. 949 и далее).

Важная оговорка: формально эти правила обязательны для опасных производственных объектов; относится ли конкретный кабинет к таким объектам, определяется по критериям Федерального закона от 21.07.1997 № 116-ФЗ «О промышленной безопасности опасных производственных объектов» (приложение 1).

Азот по ГОСТ 9293-74 нетоксичен и невзрывоопасен, а в комплексе Krion сосуд работает без повышения давления (по данным производителя), поэтому кабинет с одним сосудом к опасным производственным объектам, как правило, не относится — но уточнить это стоит у проектировщика и юриста: окончательно вопрос определяется по критериям закона. Но именно в этих правилах записаны отраслевые ориентиры для помещений, где работают с жидким азотом, и ниже они приведены дословно.

Порог по кислороду. ГОСТ 9293-74 на азот газообразный и жидкий (п. 6.2): «Накопление газообразного азота вызывает явление кислородной недостаточности и удушья. Содержание кислорода в воздухе рабочей зоны должно быть не менее 19 % (по объему)».

Правила Ростехнадзора задают коридор с двух сторон: устройства сброса азота и кислорода в атмосферу должны обеспечивать «объемную долю кислорода в воздухе в пределах от 19 % до 23 % в местах возможного нахождения обслуживающего персонала и забора воздуха для вентиляции и технологических нужд» (п. 1086). Верхняя граница здесь относится к сбросам кислорода, для азотной криосауны практический смысл имеет нижняя.

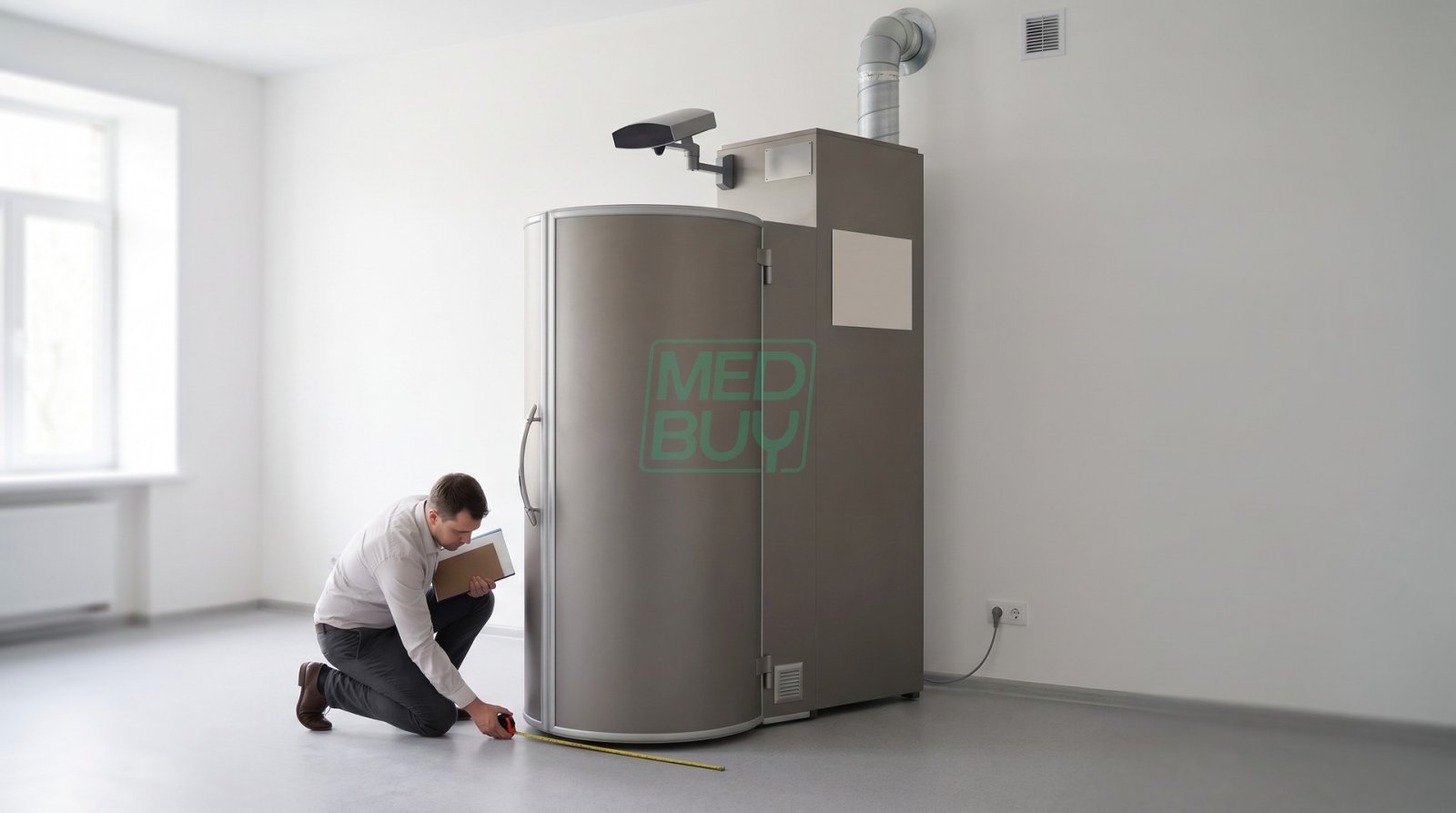

Объём помещения и вентиляция. Пункт 1004 правил: «В помещениях с естественной вентиляцией допускается работа с открытыми сосудами жидких ПРВ в том случае, если объем помещения в метрах кубических превышает объем жидкости, находящейся в сосудах в литрах, не менее чем в 7 раз.

«Если указанное соотношение не выполняется, то в помещении должна быть предусмотрена постоянно действующая приточно-вытяжная вентиляция, обеспечивающая объемную долю кислорода в воздухе помещения не менее 19 % и не более 23 %. Кроме того, в указанном помещении должен быть установлен автоматический газоанализатор, подающий световой и звуковой сигналы об отклонении от норм содержания кислорода в воздухе помещения».

Тот же пункт предписывает персоналу при сигнале принять меры (включить аварийную вентиляцию, проветрить, закрыть источник газовыделения) и покинуть помещение, а продолжать работу только после восстановления содержания кислорода.

Что это означает для криосауны, если применить формулу пункта (оценка, а не цитата, с допущением, что сосуд в отсеке насоса с опущенной в горловину трубой считается открытым, — по паспорту сосудов серии СК плотно закрывать горловину запрещено, допускается только штатная крышка): для одного сосуда на 25 л помещение с естественной вентиляцией должно иметь объём не менее 175 м³ — при высоте потолка 3 м это около 58 м²; для двух заправленных сосудов по 25 л в одном помещении — 350 м³.

Производитель называет достаточной для салона площадь от 10 м² (главная страница krion.ru); кабинет в 10–20 м² этому соотношению не удовлетворяет, и по логике пункта 1004 в нём нужна постоянная приточно-вытяжная вентиляция с газоанализатором кислорода.

Как совместить это с требованием руководства выводить пары через отбросную линию на улицу, решается в проекте вентиляции — подробнее в статье о помещении для криосауны.

Сброс газа при заправке. Пункт 1000: «Сброс газообразных ПРВ при наполнении сосудов, размещенных в помещениях, производится за пределы здания…». Если сосуды предполагается заправлять на месте, а не обменивать, точка заправки должна быть организована так, чтобы пары уходили наружу.

Требования к самим сосудам. Пункт 1002: «Криогенные сосуды (сосуды Дьюара), предназначенные для хранения или работы с жидкими ПРВ, кроме сосудов вместимостью до 15 л, следует оснащать предохранительными устройствами». Сосуды из комплекта криосауны на 25 л попадают под это требование — при приёмке стоит убедиться, что предохранительное устройство есть и описано в документации на сосуд.

Пункт 1003 требует эксплуатировать криогенные сосуды и оборудование с ними «в соответствии с технологической инструкцией», учитывающей проект, правила и документацию разработчика, — то есть у оператора должна быть письменная инструкция, а не только память о том, что показал монтажник.

Азот как хладагент и кислород в жидком азоте. Пункт 1005 правил: «Жидкий азот в качестве хладоагента может применяться без специальных мер по предупреждению загорания и взрыва, если объемная доля кислорода в нем не превышает 30 %».

Стандарт на азот (п. 6.4) поясняет, откуда в нём берётся кислород: его содержание растёт «например, в результате испарения жидкого азота», и при 30 % возможно образование пожаро- и взрывоопасных смесей с органическими веществами; ГОСТ требует проверять содержание кислорода в жидком азоте перед работой, а сливать его «в специально отведенных местах, не имеющих покрытий из асфальта, дерева или других органических материалов». Для владельца криосауны это два практических правила: не держать остатки азота в сосудах неделями и не выливать их на пол или на асфальт у крыльца.

Кожа и глаза. Тот же стандарт (п. 6.3): «Жидкий азот — низкокипящая жидкость, которая может вызвать обмораживание кожи и поражение слизистой оболочки глаз. При отборе проб жидкого азота необходимо работать в защитных очках». Это дополняет требование руководства беречь открытую кожу от капель и брызг: при переливе и при опускании трубы в горловину защитные очки уместны так же, как при отборе проб.

Всё перечисленное — ориентиры, которые нужно перенести в проект помещения и в инструкцию для персонала до запуска. Кратность вентиляции, класс помещения и порядок его приёмки в этих документах для криосаун не заданы; их определяет проектировщик с учётом действующих правил и формата организации (медицинская или нет).

Хранение сосудов с азотом

Производитель на своём сайте пишет, что жидкий азот «не требует особых условий для перевозки и хранения», и в бытовом смысле это так: сосуд Дьюара не нужно ни подключать, ни охлаждать, ни держать под давлением. Но три вещи при хранении всё же нужно организовать — исходя из руководства, ГОСТ 9293-74 и правил Ростехнадзора.

• Место с воздухообменом. Каждый заправленный сосуд отдаёт в воздух примерно 0,4 кг азота в сутки (руководство, п. 1.1.4), и чем больше сосудов стоит в одном месте, тем ниже там доля кислорода. Для помещения с естественной вентиляцией правила (п. 1004) требуют, чтобы объём помещения в кубометрах превышал объём жидких продуктов разделения воздуха в сосудах в литрах не менее чем в 7 раз, иначе — постоянная приточно-вытяжная вентиляция и газоанализатор кислорода с сигнализацией.
• Оборотный запас из нескольких сосудов по 25 л в маленькой кладовой это условие не выполнит; для сосудов с жидкими продуктами разделения воздуха суммарной вместимостью более 10 м³ правила (п. 999) требуют отдельных помещений или размещения вне здания — это уровень резервуара, а не сосудов.
• Столько, сколько уйдёт за несколько дней. Потери при хранении — около 2,8 кг с сосуда за неделю; кроме того, по стандарту на азот при испарении в остатке растёт доля кислорода, и стандарт требует проверять её перед работой. Заправляйте под фактический график процедур, а остатки не копите.
• Сосуд как изделие. Сосуд Дьюара на 25 л по правилам (п. 1002) должен быть оснащён предохранительным устройством, поставляется в упаковке своего изготовителя (ТУ, п. 1.5.6) и эксплуатируется по документации на него. Условия хранения самого сосуда (пустого и заправленного), допустимые температура и положение, срок службы — в паспорте сосуда; запросите его у поставщика вместе с криосауной и держите вместе с руководством на установку.

Паспорт сосудов серии СК (СК-6, СК-16, СК-25, СК-40; эксплуатационный документ, изготовитель в нём не назван) добавляет конкретики.

• Хранить жидкий азот в сосудах следует «в закрытых помещениях с естественной вентиляцией, где колебания уровня температуры и влажности воздуха существенно меньше, чем на открытом пространстве».
• Горловину запрещается плотно закрывать какими-либо пробками — только штатной крышкой.
• Пролив азота на пол не допускать, а если случился — проветрить помещение.
• Не реже одного раза в 6 месяцев сливать остатки и полностью отогревать сосуд до сухого состояния.
• Не рекомендуется ставить сосуд вблизи отопительных приборов и на прямом солнечном свету.
• Не заливать азот в сосуд, потерявший вакуум: признак потери — иней или «снеговая шуба» на верхней части кожуха; такой сосуд освобождают от азота и ставят на отогрев в течение суток.

Для СК-25 паспорт даёт объём 26,5 л, массу порожнего сосуда 11,5 кг и потери от испарения по азоту не более 0,28 л (около 0,23 кг) в сутки при 20 °C и 760 мм рт. ст.; руководство на криосауну называет для своего сосуда 0,4 кг в сутки — это разные документы и условия, для планирования берите большую цифру.

Сливать остатки азота, по п. 6.4 того же стандарта на азот, можно только в специально отведённых местах без покрытий из асфальта, дерева и других органических материалов; в помещении криосауны таких мест нет. Условия хранения самой установки (в упаковке изготовителя — условия хранения 2 по ГОСТ 15150, по ТУ п. 5.3) к сосудам с азотом не относятся. Всё, что не описано в этих документах, — расположение склада сосудов относительно кабинета, порядок приёмки азота, действия при разливе — стоит зафиксировать в собственной инструкции по пункту 1003 правил, согласовав её с поставщиком азота.

Мнение эксперта

Когда ко мне приходят с вопросом «какую криосауну выбрать», я первым делом спрашиваю не про модель, а про азот: кто его привезёт, как часто и где он будет стоять. Установка с открытым верхом сама по себе неприхотлива — розетка, отбросная линия на улицу и место для сосуда, — а вот снабжение азотом легко превращается в ежедневную головную боль, если его не продумать до покупки.

Я советую до подписания договора на криосауну получить коммерческое предложение от поставщика азота на ваш расчётный объём и убедиться, что он готов возить небольшие партии с той периодичностью, которую вам диктует запись клиентов.

Второе — не считайте два сосуда из комплекта суточным запасом. По ориентиру производителя одного сосуда хватает до шести процедур; при загрузке, на которую рассчитаны Premium и VIP, это несколько сосудов в день. Либо вы держите оборотный парк сосудов и миритесь с потерями при хранении, либо ставите резервуар — а это уже отдельный проект с поставщиком азота. Для салона с десятком процедур в день оборотных сосудов достаточно; для санатория или спортивной базы я бы сразу обсуждала резервуар.

И третье — люди. Оператор криосауны каждый день переставляет сосуды и опускает трубу забора в горловину сосуда с кипящим азотом. Я прошу владельцев включить в условия поставки обучение персонала работе с жидким азотом, а не только с пультом, и выдать операторам криогенные перчатки и защитные очки: в руководстве требование одно — не допускать попадания капель и брызг на открытую кожу, — но на практике брызги летят и в лицо.

Сосуды с азотом я бы держала не в процедурной, а в отдельном проветриваемом месте, и заправляла ровно столько, сколько уйдёт за ближайшие дни, — по руководству каждый заправленный сосуд теряет около 0,4 кг азота в сутки просто стоя на месте.

Частые вопросы

Сколько жидкого азота нужно криосауне в день?

По данным производителя — 4–6 кг на процедуру, по ТУ на базовый комплекс — не более 5 кг на двухминутную процедуру плюс пусковые затраты 3–5 кг на выход в режим (ТУ и руководство 2008 года). Для 20 процедур в день это около 84–126 кг с учётом пуска и потерь при хранении, для 50 — около 204–306 кг (оценка по паспортным данным; реальный расход зависит от пауз и числа повторных захолаживаний). Подробный расчёт — в разделе «Пример расчёта».

Почему азот расходуется, даже когда криосауна не работает?

Жидкий азот кипит при −196 °C, а сосуд Дьюара только замедляет приток тепла извне. По руководству по эксплуатации потери при хранении в сосуде составляют примерно 0,4 кг в сутки. Поэтому заправленный сосуд со временем пустеет сам по себе, и запас имеет смысл держать на несколько дней, а не на месяц.

Что делать, если азот закончился посреди рабочего дня?

Поднять трубу забора до автоматической остановки, извлечь пустой сосуд, поставить в отсек заправленный и опустить трубу в горловину под визуальным контролем — так описана установка сосуда в руководстве. Если установка успела отогреться, перед следующим пациентом нужно краткое захолаживание; при простое дольше 30 минут руководство предписывает технологический перерыв на сушку. Чтобы такая ситуация не срывала запись, второй сосуд из комплекта держат заправленным.

Нужно ли создавать давление в сосуде или использовать насос высокого давления?

Отдельного насоса высокого давления или напорной системы документация не предусматривает: по данным производителя (страница характеристик krion.ru) подача жидкого азота импульсная, «без повышения давления в сосуде», а по руководству сосуд ставят в отсек насоса для перекачки криоагента и опускают в его горловину трубу забора. Сосуд при этом не накачивают, а его горловину, по паспорту сосудов серии СК, закрывают только штатной крышкой.

Какой азот покупать — по какому стандарту?

В технических условиях на комплекс в перечне материалов для испытаний указан «азот жидкий ГОСТ 9293». Сорт азота по чистоте в документации на криосауну не указан — уточните у поставщика установки и запрашивайте у поставщика азота документ о качестве на партию.

Можно ли хранить сосуды с азотом в одном помещении с криосауной?

Руководство по эксплуатации этого не запрещает, но заправленные сосуды постоянно отдают пары в воздух, а куда отводятся пары из сосуда, стоящего в отсеке насоса, руководство не описывает. Правила Ростехнадзора (приказ от 07.12.2020 № 500, п. 1004) для помещений с естественной вентиляцией требуют объёма не менее семикратного объёма жидкого азота в литрах — для одного сосуда на 25 л это 175 м³, — иначе нужны постоянная приточно-вытяжная вентиляция и газоанализатор кислорода с сигнализацией.

Практичнее держать запас сосудов в отдельном проветриваемом месте, а в кабинете — только тот сосуд, что стоит в установке; решение о вентиляции и газоанализаторе принимает проектировщик.

Итог: что учесть до покупки

Жидкий азот для азотной криосауны — не деталь комплектации, а ежедневная статья расходов и отдельный контур безопасности. По документации на комплекс КАЭКТ-01 «КРИОН» на процедуру уходит до 5 кг азота (по данным производителя — 4–6 кг), выход на режим стоит ещё 3–5 кг, а каждый заправленный сосуд теряет около 0,4 кг в сутки. В комплект базового комплекса входят два сосуда Дьюара ёмкостью около 25 л; для загрузки в десятки процедур в день этого мало, и снабжение строят либо на оборотных сосудах, либо на криогенном резервуаре, как в кейсе производителя с клиникой «Кивач».

Опасность азота — не холод, а вытеснение кислорода: голова пациента выше паров, дверь закрыта до опорожнения кабины, отбросная линия на улицу, проветриваемое место для сосудов и обученный персонал. Требования правил безопасности к помещению и хранению уточните у проектировщика до монтажа.

Модели с разной автоматикой подачи азота собраны в разделе криосауны Krion на странице бренда Krion; сравнение по нагрузке и режимам — в обзоре модельного ряда, требования к помещению — в статье о помещении для криосауны, регламент смены — в статье о рабочем дне криосауны. Другие установки для общей и локальной криотерапии — в разделе аппараты для криотерапии. Актуальное регистрационное удостоверение на выбранную модель запрашивайте у поставщика.

Источники

Документы из реестра Росздравнадзора

• Запись реестра Росздравнадзора о комплексе аэрокриотерапевтическом КАЭКТ-01 «КРИОН» (производитель ООО «НПП «КРИОН», Санкт-Петербург; класс потенциального риска 2а). elk.roszdravnadzor.gov.ru
• Руководство по эксплуатации .941623.001 РЭ комплекса КАЭКТ-01 «КРИОН» (приложено к записи реестра): пп. 1.1.2.2, 1.1.3, 1.1.4, 1.2, 2.2, 2.3, 3.1.1, 3.2, 3.3, 3.4, «Порядок запуска».
• Технические условия ТУ 9444-001-27430545-2000 на комплекс КАЭКТ-01 «КРИОН» (приложены к первичной записи реестра 2008 г.): пп. 1.2.2–1.2.4, 1.2.8–1.2.11, 1.3.1 (табл. 2), 1.5.6, 4.3, табл. 4, приложение Б; руководство по эксплуатации .941139.001 РЭ (2008): пп. 1.2.3, 1.2.4, 1.2.10, 1.2.11, разд. 1.3 «Состав комплекса» (табл. 1).

Материалы производителя (НПП «КРИОН»)

• Главная страница krion.ru: раздел «Расходные материалы», предложение установки крупных резервуаров для жидкого азота. krion.ru
• Технические характеристики криосаун Krion: расход азота, способ подачи и подключения к сосуду Дьюара. krion.ru/features
• Каталог криосаун Krion: комплектация моделей, подача и забор азота, нагрузка в день. krion.ru/our_cryosaunas
• Общая криотерапия — описание метода: температура газа и кожи. krion.ru/cryotherapy
• Криосауны Krion в клинике «Кивач»: установка ЦТК для запаса жидкого азота (2021). krion.ru/news_details_6_78

Нормативные документы

• ГОСТ 9293-74 (ИСО 2435-73) «Азот газообразный и жидкий. Технические условия»: вводная часть (газ без цвета и запаха; температура кипения и удельный объём жидкого азота), п. 6.1 (нетоксичен, невзрывоопасен), п. 6.2 (кислород не менее 19 %), п. 6.3 (обморожение, защитные очки), п. 6.4 (кислород в жидком азоте, слив). files.stroyinf.ru
• Федеральный закон от 21.07.1997 № 116-ФЗ «О промышленной безопасности опасных производственных объектов», приложение 1 «Опасные производственные объекты». zakonrf.info
• Федеральные нормы и правила в области промышленной безопасности «Правила безопасности химически опасных производственных объектов» — приказ Ростехнадзора от 07.12.2020 № 500 (зарегистрирован в Минюсте России 22.12.2020 № 61706), раздел о производстве и потреблении продуктов разделения воздуха: пп. 949, 999, 1000, 1002–1005, 1086. legalacts.ru

Документация на сосуды Дьюара

• Паспорт «Сосуд криогенный серии СК-6, СК-16, СК-25, СК-40. Переливное устройство серии ПУ-301, ПУ-302, ПУ-303» — эксплуатационный документ, размещён продавцом ООО «Медремкомплект» (изготовитель в паспорте не назван): технические характеристики СК-25, меры безопасности и рекомендации по хранению. medrk.ru

Карточки каталога medbuy.ru

• Криосауны Krion Standard, Krion Premium, Krion VIP, Krion miniPro, Krion PRO; азотная криосауна Vacu Activ Activ Cryo V2; криокамеры Vacu Activ Cryo Total и Vacu Activ Cryo Hybrid.
