Как устроена азотная криосауна: кабина, газогенератор и режимы работы

Что такое азотная криосауна и чем она отличается от криокамеры

Азотная криосауна — установка для общей криотерапии, в которой человек стоит в кабине, а его кожу омывает газ, охлаждённый испарением жидкого азота. Голова при этом остаётся над кабиной, и пациент дышит воздухом помещения.

В реестре медицинских изделий Росздравнадзора такое изделие зарегистрировано как «Комплекс аэрокриотерапевтический для гипотермической стимуляции и тренировки системы терморегуляции КАЭКТ-01-„КРИОН“» производства ООО «НПП «КРИОН» (Санкт-Петербург) — медицинское изделие класса потенциального риска 2а. По техническим условиям базовый комплекс предназначен для гипотермической стимуляции и тренировки системы терморегуляции, периферийного кровообращения и эндокринной системы и рассчитан на применение в стационарах и поликлиниках в составе кабинетов физиотерапии.

В этой статье комплекс КАЭКТ-01 «КРИОН» разобран как инженерный объект — по руководству по эксплуатации .941623.001 РЭ и техническим условиям ТУ 9444-001-27430545-2000, приложенным к записи реестра. Эти документы описывают базовое исполнение; чем от него отличаются нынешние модели Krion Standard, Premium, VIP, miniPro и PRO, рассказано в конце статьи по данным сайта производителя. Обзор модельного ряда с таблицей отличий — в статье «Криосауны Krion: обзор модельного ряда».

Криосауна, криокамера и локальная криотерапия

В каталоге medbuy.ru рядом с азотными криосаунами стоят изделия с другим принципом, и их полезно различать по трём признакам: что именно касается кожи, откуда берётся холод и где находится голова.

• Азотная криосауна — КАЭКТ-01 «КРИОН», а также Vacu Activ Activ Cryo V2. Кожа контактирует с газообразным азотом; холод даёт испарение жидкого азота из сосуда Дьюара; голова — над кабиной. По руководству по эксплуатации КАЭКТ-01 газ-теплоноситель охлаждается до 120–150 K, а для нынешних моделей Krion производитель указывает рабочую температуру до −180 °C; такую же цифру — до −180 °C в кабине — заявляет для Activ Cryo V2 её производитель.
• Криокамера с охлаждённым воздухом — Vacu Activ Cryo Total. Азот участвует в охлаждении, но, по описанию производителя, система разделения исключает контакт человека с его парами: внутри кабины остаётся пригодный для дыхания воздух, поэтому голова может находиться и внутри, и снаружи — высоту электрического окна выбирает оператор. Заявленная температура — до −140 °C.
• Электрическая криокамера — Vacu Activ Cryo Hybrid. Жидкий азот не нужен: холод создаёт холодильная установка. Производитель указывает не температуру, а «ощущаемую интенсивность холода», эквивалентную −110 °C, потребление около 4,7 кВт·ч в час и предварительное охлаждение до 60 минут.
• Аппараты локальной криотерапии (Zimmer Cryo-6, Gymna Cryoflow, Vacu Activ Cryo Flow) охлаждают отдельную зону тела струёй воздуха с температурой −30…−40 °C и к общей криотерапии не относятся; о них — в статье о локальной воздушной криотерапии Gymna Cryoflow.

У азотной криосауны, таким образом, две особенности, которые определяют всю её конструкцию: пациент находится в среде из азота, поэтому голова должна быть выше уровня газа, а источник холода — расходуемый криоагент, который нужно хранить, дозировать, а после процедуры удалять из кабины и из помещения. Дальше — как это реализовано в КАЭКТ-01 «КРИОН».

Три сборочные единицы комплекса КАЭКТ-01 «КРИОН»

По руководству по эксплуатации комплекс представляет собой моноблок из трёх основных сборочных единиц: кабины пациента, устройства газоподготовки (в РЭ его называют газогенератором) и насоса для перекачки жидкого криоагента. Все три собираются на общем металлическом основании и стягиваются болтами; уплотнительные прокладки в стыках герметизируют каналы, по которым газ идёт от насоса до кабины и обратно. В редакции РЭ 2008 года те же узлы названы иначе — кабина пациента, устройство газораспределения и подготовки, устройство заправочное, — но функциональное деление то же.

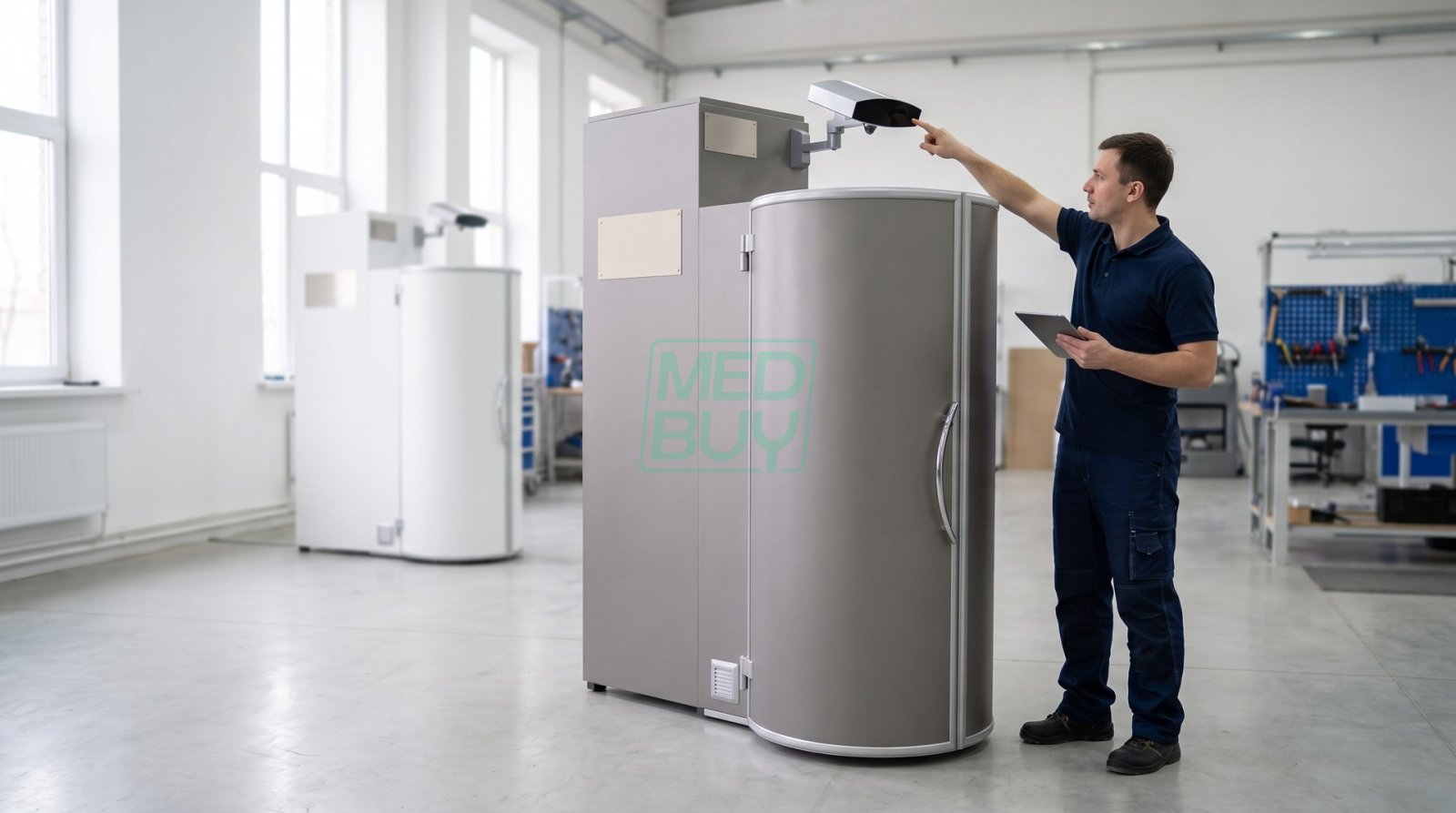

Кабина пациента

Назначение кабины в РЭ сформулировано буквально: организовать непосредственный контакт кожи пациента с низкотемпературным газом. Конструктивно это цилиндрический теплоизолированный объём с дверью для входа и выхода, снабжённый каналами для движения потоков газа-теплоносителя.

Кабины выпускаются в двух зеркальных исполнениях — с левым и правым расположением двери, что стоит учесть при планировании кабинета (см. статью о помещении для криосауны). Наружное декоративное покрытие кабины — пластик, внутреннее — ткань, рассчитанная на перепад температур в 150 градусов. Площадь основания кабины по ТУ — не менее 0,2 м² (в РЭ 2008 года — не менее 0,15 м²).

Верхняя часть кабины сообщается с каналом отвода рециркуляционного потока и — через трёхходовой клапан — с линией эвакуации отработанного теплоносителя. Рециркуляционный поток уходит в газогенератор напрямую, минуя клапан; сам трёхходовой клапан, по схеме рис. 2, стоит на линии эвакуации перед канальным вентилятором и выбирает, откуда вентилятор забирает газ — из верхней части кабины или из нижней (подробнее в следующем разделе). Внутри кабины расположен подвижный пол (подъёмник) с приводом — о нём в разделе о положении пациента.

Устройство газоподготовки (газогенератор)

Газогенератор, по РЭ, обеспечивает три функции:

• подачу газа-теплоносителя в кабину;
• регенерацию газа, циркулирующего через кабину;
• финишную откачку — опорожнение кабины после процедуры.

В состав узла входит короткоцикловой контактный теплообменник, который подаёт в кабину «кондиционный», то есть доведённый до нужной температуры, теплоноситель. Охлаждение до 120–150 K (около −153…−123 °C) происходит за счёт испарения криоагента — жидкого азота. Иными словами, холодильной машины в криосауне нет: холод получается из свойства самого азота, который кипит при −196 °C, а испаряясь, отбирает тепло у циркулирующего газа.

Что означает «короткоцикловой» в конструкции НПП «КРИОН», руководство не расшифровывает; контактным же в теплотехнике называют теплообменник, где среды соприкасаются непосредственно, без разделяющей стенки, — здесь это естественно, потому что и криоагент, и теплоноситель представляют собой азот.

Насос для перекачки жидкого криоагента

Третий узел предназначен для хранения, накопления и дозированной подачи криоагента в газогенератор. Внутри его корпуса находится отсек для криогенного сосуда — приспособление, которое центрует сосуд и контролирует уровень азота. Сосуд Дьюара ставят прямо в этот отсек, а затем опускают в его горловину трубу забора азота; в базовом исполнении это делается ручкой пакетного переключателя внутри насоса, под визуальным контролем попадания трубы в горловину.

Для нынешних моделей производитель указывает, что азот идёт из сосуда в испаритель по трубке из нержавеющей стали внутри корпуса, а подача — импульсная, без повышения давления в сосуде; РЭ описывает это словами «подача жидкого азота в газогенератор происходит порциями».

Сами сосуды в РЭ описаны как криогенные сосуды по ГОСТ 16024; в состав базового комплекса входят два сосуда, по ТУ — на 25 л каждый (по требованию заказчика ТУ предусматривают ещё одну позицию — ЦТК-1/025 по ГОСТ 17518). Жидкий азот, напоминает РЭ, кипит при −196 °C и постоянно выкипает из-за подвода тепла из окружающей среды: потери при хранении — примерно 0,4 кг в сутки на сосуд. Расход, логистика и безопасность азота — тема статьи «Жидкий азот для криосауны»; комплектацию текущей модели (в описаниях нынешних моделей указан сосуд СК-27 и тележка) уточняйте у поставщика.

Путь газа по принципиальной схеме

На принципиальной технологической схеме (рис. 2 РЭ) три сборочные единицы обозначены римскими цифрами — I кабина пациента, II устройство газоподготовки, III насос для перекачки жидкого криоагента, — а элементы тракта пронумерованы арабскими:

1. канал подачи теплоносителя;
2. трёхходовой клапан;
3. канал отвода рециркуляционного потока;
4. канал финишной откачки теплоносителя;
5. канальный вентилятор;
6. пациент;
7. подвижный пол кабины (подъёмник);
8. привод подвижного пола;
9. канал откачки отбросного потока;
10. криогенный сосуд;
11. канал сброса паров в атмосферу.

Сопоставив этот перечень с описанием режимов, путь газа можно проследить так.

Подача. Жидкий азот из криогенного сосуда (10), установленного в насосе (III), порциями поступает в газогенератор (II). Там он испаряется, а полученный газ-теплоноситель по каналу подачи (1) идёт в кабину (I), где стоит пациент (6) на подвижном полу (7), поднятом приводом (8) так, чтобы плечи были на уровне верхнего обреза кабины. Подача продолжается, пока не истечёт время, выставленное таймером.

Рециркуляция. Из верхней части кабины газ уходит по каналу отвода рециркуляционного потока (3) обратно в газогенератор. РЭ называет это регенерацией циркулирующего газа — по смыслу документа, восстановлением его кондиции, то есть повторным охлаждением. Так теплоноситель используется не однократно, а несколько раз проходит через кабину.

Эвакуация. Линия эвакуации отработанного теплоносителя на схеме выглядит так: трёхходовой клапан (2) → канальный вентилятор (5) → канал сброса паров в атмосферу (11). К клапану подходят два канала из кабины — канал откачки отбросного потока (9) из её верхней части и канал финишной откачки (4) из нижней, — а выход у него один, на вентилятор. То есть клапан не участвует в рециркуляции, а выбирает, откуда вентилятор забирает газ: сверху или снизу кабины.

По РЭ, отбросная линия (11) должна выводиться на улицу, отверстие для её подключения рекомендуется располагать не ниже 2,0 м от пола, а подключение к общей вытяжной вентиляции помещения или к уличным стоякам-воздуховодам требует консультации специалиста.

Финишная откачка. После окончания процедуры подвижный пол опускается в нижнее положение, а теплоноситель удаляется из кабины вентилятором (5) через канал финишной откачки (4). В паузе между процедурами работает только этот вентилятор — в РЭ он назван «побудителем расхода линий эвакуации», — и остатки газа из объёма кабины уходят тем же каналом.

Схема принципиальная: реальную трассировку каналов внутри корпуса она не показывает, но для владельца важны два практических следствия. Первое: отработанный газ не остаётся в помещении «сам по себе» — у установки есть организованная отбросная линия, и её обязательно выводят на улицу. Второе: кабина опорожняется принудительно, вентилятором, а не проветривается через открытую дверь; РЭ отдельно просит не открывать дверь до автоматического опорожнения, чтобы азот не сбрасывался в помещение.

Режимы «Работа» и «Сушка»

РЭ выделяет два основных режима — «Работа» и «Сушка». Внутри режима «Работа» — три последовательных субрежима: «Пауза», «Подача» и «Финишная откачка». Кроме того, в регламенте дня описаны захолаживание, временная консервация и «отогрев» — формально это не режимы, а операции, но без них картина неполная.

Режим / операция	Что происходит	Длительность	Где описано
«Сушка»	Включается кнопкой F. Проводится перед началом работы и после окончания рабочего дня (после часа «отогрева»), а также при простое дольше 30 минут	120 мин	РЭ п. 3.1.1; «Порядок запуска», п. 2, 14–16
Захолаживание	Первая «процедура» дня без пациента: таймер на 300 с, старт кнопкой S/S; критерий готовности — −130…−150 °C по индикатору температуры, после чего процедуру можно остановить принудительно	до 300 с	РЭ п. 3.2
«Работа» → «Пауза»	Состояние между процедурами (смена пациентов, короткий простой): работает только вентилятор линий эвакуации, газ из кабины удаляется через канал финишной откачки	рекомендуется до 3 мин	РЭ п. 1.2
«Работа» → «Подача»	Жидкий азот порциями поступает в газогенератор, испаряется, газ-теплоноситель идёт в кабину; время работы газогенератора задано таймером, по его истечении подача прекращается	по таймеру; для процедуры рекомендуется 2,5–3,5 мин	РЭ п. 1.2, п. 3.3.2
«Работа» → «Финишная откачка»	Подвижный пол опускается, теплоноситель удаляется вентилятором; комплекс переходит в готовность к следующей процедуре	не нормирована	РЭ п. 1.2, п. 3.3.5
Временная консервация	При перерыве между процедурами более 10 минут (но простой не дольше 30 минут): труба забора азота поднимается до автоматической остановки, каналы подачи герметизируются; перед возобновлением — краткое захолаживание до рабочей температуры	простой 10–30 мин	РЭ п. 3.1.1
«Отогрев»	Установка выключается на один час перед сушкой — в конце дня (после извлечения сосуда) или при простое дольше 30 минут; труба забора азота при этом в нижнем положении	1 ч	РЭ п. 3.1.1; «Порядок запуска», п. 13–14

Зачем нужна сушка

Руководство по эксплуатации не объясняет физику этого режима, а лишь предписывает его:

• 120 минут сушки утром;
• «отогрев» в течение часа и ещё 120 минут сушки вечером;
• технологический перерыв на сушку при любом простое дольше получаса.

Сами названия — «сушка», «отогрев» — говорят о том, с чем борется регламент: с влагой в газовых трактах, которые во время работы охлаждены до криогенных температур. Воздух помещения всегда содержит водяной пар, и на поверхностях холоднее 0 °C он оседает инеем — это известно на бытовом уровне по стенкам морозильной камеры. Отсюда и последовательность регламента: сначала отогрев, потом сушка. Косвенно ту же логику подтверждает описание модели Krion PRO на сайте производителя: «встроенная защита от избыточной влаги внутри системы увеличивает срок службы оборудования».

Практическое следствие для планирования: у базового комплекса сушка — это время, когда процедуры не проводятся, и оно закладывается в расписание. Именно продолжительностью непрерывной работы и перерыва на сушку производитель различает современные модели — от 3 часов работы и 2 часов сушки у Krion Standard до автоматической сушки без участия оператора у Krion PRO (подробнее — в разделе о современных моделях и в статье о рабочем дне криосауны).

Температура: что измеряется и какие цифры в документах

В документах и на сайте производителя встречаются разные цифры температуры — от −103 до −180 °C. Это не ошибка, а разные точки измерения и разные редакции документов; чтобы сравнивать криосауны между собой, нужно каждый раз уточнять, что именно измерено.

Что измеряется	Значение	Источник
Температура кипения жидкого азота (криоагента)	−196 °C	РЭ 2015, п. 1.1.4
Газ-теплоноситель после газогенератора	120–150 K (около −153…−123 °C)	РЭ 2015, п. 1.1.2.2
Критерий готовности к процедурам — показание индикатора температуры	−130…−150 °C	РЭ 2015, п. 3.2.2
Температура в камере пациента при проведении процедуры	150–170 K (около −123…−103 °C)	ТУ, п. 1.2.1; РЭ 2008, п. 1.2.1
Как это измеряют при испытаниях	термопара примерно на середине высоты камеры, в камере — манекен; через 60 с после включения показание не выше 170 K	ТУ, п. 4.3.3–4.3.5
Температура в кабине пациента по рекламному листу в составе РЭ	−130…−160 °C	данные производителя
«Рабочая температура» современных моделей	до −180 °C	krion.ru, страница характеристик
Газ в кабине во время процедуры; температура кожи	газ не выше −130 °C, снижение от комнатной до −160 °C за 15 с; кожа охлаждается до −2 °C	krion.ru, страница метода (данные производителя)

Логика такова. Наименьшая цифра относится к самому криоагенту в сосуде: −196 °C, и с ним пациент не контактирует. Газ на выходе из газогенератора теплее: по РЭ он охлаждён до 120–150 K. В самой камере ТУ нормируют 150–170 K на середине её высоты; можно предположить, что газ там теплее, чем на выходе из газогенератора, потому что нагревается от кожи пациента и стенок, — хотя это цифры из разных редакций документации: ТУ 2000 года и РЭ 2015 года.

Индикатор на пульте, судя по формулировке РЭ («по мере снижения температуры в газогенераторе»), показывает температуру газа в тракте, а не в точке испытаний по ТУ; критерий готовности −130…−150 °C (123–143 K) укладывается в диапазон 120–150 K, заданный РЭ для теплоносителя, и холоднее диапазона ТУ для камеры пациента.

Наконец, «до −180 °C» в характеристиках нынешних моделей — заявленный предел, который документы реестра базового исполнения не нормируют; в какой точке он достигается, на сайте не указано.

Отдельно — время выхода на режим. По ТУ рабочий режим в камере пациента достигается не более чем за 60 с. По методике испытаний эти 60 с отсчитывают от первого включения установки после того, как криоагент перекачан в устройство газоподготовки; в последующих циклах (120 с работы, пауза 100 с — и так 100 раз с перерывами по 30 минут после каждых 20 циклов) проверяют только, что температура в камере не выше 170 K.

Как соотносятся эти 60 с с захолаживанием до 300 с по РЭ 2015 года, документы не поясняют. Время подготовки к сеансу (захолаживание) производитель указывает отдельно для моделей: Krion Standard и Premium — 5 минут, VIP, miniPro и PRO — 1 минута.

Почему пациент стоит по плечи: подвижный пол, дверь и безопасность

Главный принцип безопасности азотной криосауны сформулирован в РЭ прямо: газообразный азот инертен, нетоксичен, не взрыво- и не пожароопасен, но, разбавляя воздух, он снижает объёмную долю кислорода, а это может привести к кислородной недостаточности. Поэтому голова пациента во время процедуры должна находиться выше уровня паров теплоносителя, чтобы он их не вдыхал. Вся механика кабины подчинена этому требованию.

Подвижный пол

Пациент заходит в кабину через дверь и встаёт на подвижный пол — подъёмник с приводом (элементы 7 и 8 схемы). Кнопками up и down на пульте оператор поднимает пол до тех пор, пока плечи пациента не сравняются с верхним обрезом кабины; по РЭ это делается перед запуском процедуры и при необходимости — то есть под рост конкретного человека. По окончании процедуры пол автоматически возвращается в нижнее положение, и пациент выходит.

В характеристиках нынешних моделей производитель уточняет, что площадка находится на высоте менее 10 см от пола, положение пациента не фиксируется, он может свободно двигаться и не касается охлаждённых деталей кабины; Krion PRO рассчитан на посетителей ростом до 210 см и весом до 150 кг.

Дверь и наружные поверхности

РЭ требует плотно закрыть дверь перед процедурой и без необходимости не открывать её до окончания процедуры и автоматического опорожнения кабины: газ должен уйти через штатную линию, а не в помещение. Если азот всё же многократно сбрасывался в рабочее помещение, его рекомендуется проветрить. Производитель добавляет, что дверь процедурной кабины фиксируется магнитом без защёлки — в экстренном случае пациент может самостоятельно покинуть кабину.

Технические условия нормируют и то, чего пациент и оператор касаются снаружи:

• минимальная температура наружных частей комплекса не должна быть ниже 0 °C — при испытаниях её измеряют после двух часов работы не менее чем в трёх точках корпуса в местах наибольшего охлаждения;
• корректированный уровень звуковой мощности при работе — не выше 55 дБ;
• по электробезопасности комплекс выполняется по классу защиты I; тип рабочей части в ТУ указан как BF (в РЭ 2008 года — тип B), поэтому для конкретной поставки этот параметр стоит сверить по актуальной документации;
• наружные поверхности по ТУ должны выдерживать многократную химическую дезинфекцию: испытание проводят пятикратным протиранием салфеткой, смоченной 3 % раствором перекиси водорода с добавлением 0,5 % моющего средства, с выдержкой 15 минут после каждой обработки.

Наблюдение оператора

Автоматика криосауны не отменяет присутствия оператора. В РЭ заглавными буквами выделено требование: во время процедуры необходимо наблюдение за ходом заполнения кабины и состоянием пациента; в «Порядке запуска» отдельным пунктом стоит поддержание вербального контакта с пациентом на протяжении всей процедуры. Рекомендуемая продолжительность процедуры — от 2,5 до 3,5 минут; к работе допускаются лица, знающие РЭ и инструкцию по применению комплекса в медицинской практике.

Пульт управления и индикаторы

На пульте управления базового комплекса (в РЭ — ДПУ) два цифровых индикатора — времени и температуры, два светодиода — индикатор нажатия и индикатор процедуры — и четыре группы кнопок:

• F — включение режима «Сушка»;
• S/S (старт/стоп) — запуск и принудительная остановка процедуры, а также перевод из режима «Сушка» в режим «Работа»;
• кнопки установки времени — задают продолжительность процедуры, то есть время работы газогенератора по таймеру;
• up / down — управление подъёмником.

Отдельно на корпусе — тумблер «Сеть» с положениями «I» и «O», а внутри насоса для перекачки криоагента — ручка пакетного переключателя, которой в базовом исполнении поднимают и опускают трубу забора азота.

Что показывает индикатор температуры, важно понимать правильно. По РЭ, во время захолаживания кабина заполняется теплоносителем «по мере снижения температуры в газогенераторе», а критерий готовности — показание −130…−150 °C. Значит, цифра вроде «−140» на индикаторе — это температура газа-теплоносителя в тракте установки, а не температура воздуха на уровне головы пациента и тем более не температура кожи. Точное место установки датчика РЭ не указывает.

Для нынешних моделей производитель заявляет контроль температуры газа в двух точках с постоянной индикацией, а у Krion miniPro и PRO в оснащении указан ЖК-экран 21,5 дюйма.

Порядок действий оператора по РЭ выглядит так:

1. включить тумблер «Сеть»;
2. кнопкой F запустить сушку на 120 минут;
3. по её окончании кнопкой S/S перевести установку в «Работу»;
4. поднять трубу забора, установить сосуд, опустить трубу в горловину;
5. провести захолаживание 300 с без пациента;
6. разместить пациента, закрыть дверь, выставить время, поднять пол до уровня плеч, нажать S/S;
7. после автоматического опускания пола выпустить пациента;
8. повторить для следующих пациентов;
9. в конце дня извлечь сосуд, опустить трубу, выключить на час, включить сушку на 120 минут, снять напряжение.

Пошаговая таблица с хронометражем — в статье о рабочем дне криосауны.

Что изменилось в современных моделях Krion

Документы реестра описывают базовое исполнение КАЭКТ-01 «КРИОН»; все пять нынешних моделей выпускаются под этим же наименованием комплекса, но, по данным сайта производителя (krion.ru), различаются автоматикой подачи азота, режимом сушки, временем захолаживания, управлением и отделкой. Ниже — сопоставление того, что описано в РЭ, с тем, что заявлено для моделей. Характеристики моделей существуют только на сайте производителя, в документах реестра их нет; прочерк означает, что для модели параметр на сайте не указан.

Узел / функция	Базовое описание (РЭ, ТУ)	Krion Standard	Krion Premium	Krion VIP	Krion miniPro	Krion PRO
Подача азота	порциями, время работы газогенератора по таймеру	дозирование по времени	температурный контроль	температурный контроль	температурный контроль	температурный контроль
Подключение к сосуду Дьюара	труба забора поднимается и опускается ручкой пакетного переключателя	механический трубоподъёмник	полуавтоматическое («противоупорный механизм» по терминологии производителя)	автоматическое	автоматическое	автоматическое
Захолаживание	первая процедура до 300 с без пациента	5 мин	5 мин	1 мин	1 мин	1 мин
Непрерывная работа / перерыв на сушку	сушка 120 мин утром и вечером; простой дольше 30 мин — перерыв на сушку	до 3 ч / 2 ч	до 6 ч / 1 ч	без ограничения / 30 мин	без ограничения / не требуется	без ограничения / не требуется: сушка автоматическая, защита от избытка влаги
Нагрузка в день	по ТУ — не менее 100 процедур с перерывом 30 мин после каждых 20	до 25 (в описании — 10–30)	до 50 (в описании — 30–50)	до 100	не ограничена	не ограничена
Управление	пульт с индикаторами времени и температуры	—	—	—	ЖК-экран 21,5", сбор статистики о работе оборудования	ЖК-экран 21,5"
Кабина	цилиндр с левой или правой дверью; основание не менее 0,2 м²	—	—	—	—	увеличенная, для посетителей ростом до 210 см и весом до 150 кг
Комплектация сосудом	два сосуда Дьюара по 25 л (по ТУ)	—	сосуд СК-27 и тележка	сосуд СК-27 и тележка	сосуд СК-27 и тележка	сосуд СК-27 и тележка
Отделка	наружное покрытие кабины — пластик	пластик, «Серый титан»	пластик, «Серый титан» (чёрный и белый — опционально)	пластик, три цвета на выбор	экокожа, Nude или Black	экокожа, Nude или Black

По общей странице характеристик krion.ru:

• установленная мощность 1,5 кВт (совпадает с ТУ — не более 1,5 кВт при 220 ± 22 В, 50 Гц);
• импульсная подача азота без повышения давления в сосуде;
• автоматическое охлаждение кабины без участия оператора;
• контроль температуры газа в двух точках;
• автоматическое подключение к сосуду Дьюара с дистанционного пульта;
• трубка из нержавеющей стали для доставки азота внутри корпуса.

На странице характеристик автоматическое подключение с пульта указано как общая черта линейки, а в описании Krion Standard — механический трубоподъёмник; какой вариант установлен на выбранной модели, уточняйте у поставщика.

Что при этом не меняется: принцип — криоагент в сосуде Дьюара, испарение в газогенераторе, газ-теплоноситель в кабине, голова над кабиной, подвижный пол, отбросная линия на улицу. Поэтому требования РЭ по безопасности и отводу паров логично считать общими для линейки, а регламент дня — сушку, захолаживание, паузы — брать из документации на конкретную модель: по данным производителя, именно здесь модели различаются.

Мнение эксперта

Когда клиент выбирает азотную криосауну, я прошу его прочитать не рекламный лист, а порядок запуска из руководства по эксплуатации — те шестнадцать пунктов от тумблера «Сеть» до вечерней сушки. Из них сразу видно, чем эта техника отличается от электрических аппаратов физиотерапии: у неё есть расходуемый криоагент, обязательные часы сушки и отогрева и оператор, который всё время процедуры находится рядом с пациентом. Если в графике кабинета этого не предусмотреть, установка будет простаивать не из-за поломок, а из-за регламента.

Второе, что я советую выяснить до покупки, — как на выбранной модели устроены подача азота и сушка. Дозирование по времени и ручной подъём трубы, температурный контроль и автоматика, обязательный перерыв на сушку и автоматическая сушка — это разные сценарии работы и разная нагрузка на персонал. Документы реестра описывают базовое исполнение, поэтому попросите у поставщика руководство по эксплуатации именно на ту модель, которую вам предлагают, и актуальное регистрационное удостоверение.

И третье — помещение. Отбросная линия на улицу, отверстие не ниже двух метров от пола, розетка с заземляющим контактом и место для второго сосуда Дьюара (рабочий ставится в отсек внутри насоса, а в базовый комплект входят два) — всё это стоит показать проектировщику до заказа, а не после доставки. Сторона открывания двери, левая или правая, тоже выбирается заранее — под план кабинета.

Частые вопросы

Чем газ-теплоноситель отличается от жидкого азота?

Это одно вещество в разных состояниях. Жидкий азот с температурой кипения −196 °C хранится в сосуде Дьюара и порциями подаётся в газогенератор, где испаряется. Получившийся газообразный азот, охлаждённый по РЭ до 120–150 K, и есть теплоноситель, который поступает в кабину. С жидкостью пациент не контактирует; РЭ предупреждает о каплях и брызгах жидкого азота только персонал, который обращается с сосудами и переливает азот.

Почему в одних документах −103…−123 °C, а на сайте −180 °C?

Потому что измеряются разные вещи. ТУ нормируют температуру в камере пациента на середине высоты при испытаниях с манекеном — 150–170 K; РЭ указывает температуру газа после газогенератора — 120–150 K — и показание индикатора −130…−150 °C как критерий готовности; сайт производителя приводит «рабочую температуру до −180 °C» для современных моделей без указания точки измерения. Сравнивая установки разных марок, уточняйте, где стоял датчик.

Можно ли пропустить сушку, если запись плотная?

Для базового комплекса РЭ предписывает сушку 120 минут перед началом работы и после окончания дня (после часа отогрева), а при простое дольше 30 минут — технологический перерыв на сушку; последствия нарушения регламента в документе не описаны, но и исключений из него нет. У современных моделей, по данным производителя, перерыв на сушку короче (Krion VIP — 30 минут) или не требуется (Krion miniPro и PRO; у PRO режим сушки выполняется автоматически); регламент конкретной модели — по её руководству.

Что будет, если открыть дверь во время процедуры?

РЭ просит без необходимости не открывать дверь до окончания процедуры и автоматического опорожнения кабины: газ должен уйти через отбросную линию, а не в помещение. Если сброс азота в помещение всё же происходил многократно, помещение проветривают. Дверь при этом не запирается: по данным производителя, она удерживается магнитом без защёлки, чтобы пациент мог выйти самостоятельно. Автоматическая реакция установки на открытую дверь в РЭ базового комплекса не описана.

Какое электропитание нужно криосауне?

Сеть 220 ± 22 В, 50 Гц; потребляемая мощность по ТУ — не более 1,5 кВт. Работоспособность при испытаниях проверяют при 198, 220 и 242 В. РЭ требует подключать комплекс только к розетке с заземляющим контактом; по электробезопасности изделие выполнено по классу защиты I. По данным производителя, использование жидкого азота снижает энергопотребление — для работы оборудования достаточно обычной розетки.

Обязательно ли выводить пары азота на улицу?

По РЭ — да: сброс отработанных паров теплоносителя должен осуществляться через отбросную линию на улицу, отверстие для её подключения рекомендуется на высоте не менее 2,0 м от пола. Подключение к общей вытяжной вентиляции помещения или к уличным стоякам-воздуховодам — только после консультации специалиста. Требования к помещению, вентиляции и электропитанию собраны в статье о помещении для криосауны.

Итог

Азотная криосауна КАЭКТ-01 «КРИОН» — это три узла на общем основании:

• кабина, в которой кожа контактирует с холодным газом;
• газогенератор, где криоагент испаряется и охлаждает газ-теплоноситель до 120–150 K;
• насос с отсеком для сосуда Дьюара, который хранит и дозирует криоагент.

Газ проходит через кабину с возвратом по каналу рециркуляции, а отработанный сбрасывается вентилятором через отбросную линию на улицу. Два режима — «Работа» с субрежимами «Пауза», «Подача», «Финишная откачка» и «Сушка» — вместе с захолаживанием и отогревом задают регламент дня.

На главный риск азота — снижение доли кислорода во вдыхаемом воздухе — конструкция отвечает положением головы над кабиной, принудительным опорожнением кабины и отводом паров на улицу; подвижный пол под рост пациента, дверь на магните, наружные части не холоднее 0 °C и постоянное наблюдение оператора дополняют эту схему безопасности.

Современные модели Krion сохраняют этот принцип и отличаются автоматикой подачи азота, режимом сушки и управлением — от дозирования по времени и механического трубоподъёмника у Standard до температурного контроля, автоматического подключения к сосуду и автоматической сушки у Krion PRO. Сравнить модели можно в разделе «Криосауны Krion» и в обзоре модельного ряда; перед покупкой запросите у поставщика руководство по эксплуатации на выбранную модель и актуальное регистрационное удостоверение.

Источники

• Руководство по эксплуатации .941623.001 РЭ комплекса аэрокриотерапевтического КАЭКТ-01 «КРИОН» — ООО «НПП «КРИОН», Санкт-Петербург (приложено к записи реестра медицинских изделий): описание изделия, режимы работы, принципиальная технологическая схема (рис. 2), порядок запуска, меры безопасности.
• Руководство по эксплуатации .941139.001 РЭ (редакция 2008 г.) и Технические условия ТУ 9444-001-27430545-2000 на комплекс КАЭКТ-01 «КРИОН» (приложены к первичной записи реестра 2008 г.): технические характеристики, требования безопасности, методы испытаний, комплектность.
• Запись реестра Росздравнадзора о комплексе КАЭКТ-01 «КРИОН» — elk.roszdravnadzor.gov.ru.
• Каталог криосаун Krion: модели Standard, Premium, VIP, miniPro, PRO — сайт НПП «КРИОН», krion.ru/our_cryosaunas (просмотрено 26.09.2026).
• Технические характеристики криосаун Krion — krion.ru/features (просмотрено 26.09.2026).
• Общая криотерапия в криосаунах Krion: как проходит процедура — krion.ru/cryotherapy (просмотрено 26.09.2026).
• Главная страница сайта НПП «КРИОН» — krion.ru (просмотрено 26.09.2026).

Характеристики криокамер и криосауны Vacu Activ приведены по карточкам товаров medbuy.ru, составленным по данным производителя.
